Name: Phoenix Contact 2800928 CB E1 24DC/10A S-C P Wyłącznik automatyczny 1 szt.
Brand: Phoenix Contact
SKU: 2209916
Availability: SoldOut

Elektroniczny moduł zabezpieczający firmy Phoenix Contact, model CB E1. Odpowiedni dla zastosowań 24V DC/10A. Wyprodukowano w Niemczech.

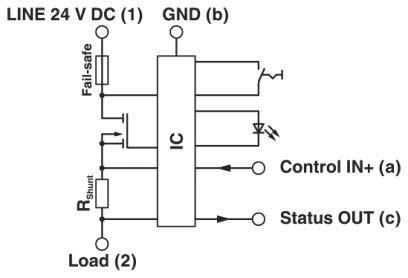

'Schemat elektroniczny: W lewym górnym rogu: LINIA 24V DC. W prawym górnym rogu: GND (b). W lewym dolnym rogu: Obciążenie. Po prawej stronie: Wejście sterujące IN+ (a), Wyjście statusu OUT (c).'

Schemat elektryczny systemu z głównym wyłącznikiem, bezpiecznikami oraz połączeniami do różnych komponentów, takich jak sterowniki PLC i silnik.

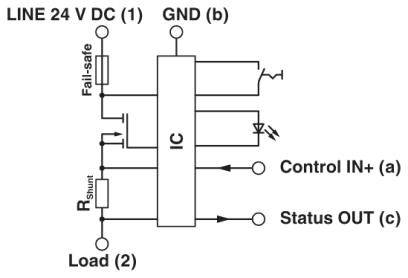

Schemat elektryczny obwodu elektronicznego z etykietami: LINIA 24 V DC, GND, Wejście sterujące+, Wyjście statusu, Zabezpieczenie awaryjne, R_Shunt, Obciążenie.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

złącze wtykowe

Kolor

szary

Minimalna temperatura

+50 °C

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (289,00 zł / Sztuka)

289,00 zł

234,96 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Na podstawie bazowego
Liczba biegunów: 1
Kształt: Wtyk
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 24 V DC
Prąd spoczynkowy I0: typ. 8 ma (gdy urządzenie jest włączone)
Strata mocy: 1,46 w (w trybie znamionowym)
Obniżenie temperatury: 9 a (przy 50°C)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 30 V DC (obwód obciążeniowy)
Spadek napięcia: 120 mV (PRZY IN)
Czas wyłączenia obwodu obciążenia: 80 ms (patrz charakterystyka czasu/prądu)

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: złącze wtykowe

Kolor: szary

Minimalna temperatura: +50 °C

Maksymalna temperatura: -25 °C

: IP30

Długość produktu: 52 mm

Szerokość produktu: 12.3 mm

Wysokość produktu: 45 mm

Zawartość: 1 szt.

Model katalogowy producenta: CB E1 24DC/10A S-C P

Wymiary: (D x S x W) 52 x 12.3 x 45 mm

: 10 A

: Other

: 12.3

: 45 mm

: 52 mm

: Plug

: 1

: Other

: -25-50 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2209916 Phoenix Contact 2800928 CB E1 24DC/10A S-C P Wyłącznik automatyczny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209916 Phoenix Contact 2800928 CB E1 24DC/10A S-C P Wyłącznik automatyczny 1 szt.

Opis

Kompaktowa konstrukcja z drobnymi stopniowanymi prądami znamionowymi. Możliwość rozszerzania modularnego dzięki jednolitej, wtykowa koncepcji obudowy.
