Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.

Podwójny moduł przekaźnikowy firmy Phoenix Contact zamontowany na szynie DIN, prezentujący złącza i specyfikacje techniczne.

Zdjęcie poglądowe

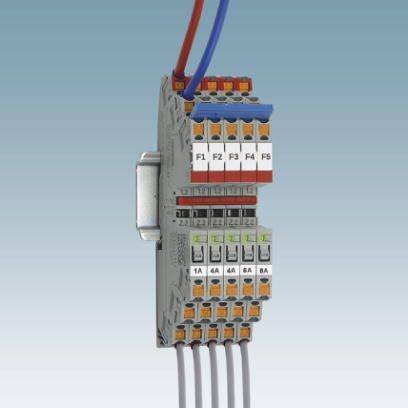

Szary blok zabezpieczający z czerwonymi i niebieskimi kablami na górze oraz kilkoma szarymi kablami na dole, ponumerowanymi od F1 do F8 oraz od 1A do 8A.

Szare elektryczne moduł zaciskowy z wieloma złączami i kolorowymi przewodami. Zaciski są ponumerowane od 1 do 4 na dole.

Rozdzielnica bezpiecznikowa z wieloma bezpiecznikami w układzie pionowym, ponumerowana od 1 do 21, z czerwonymi i zielonymi wskaźnikami.

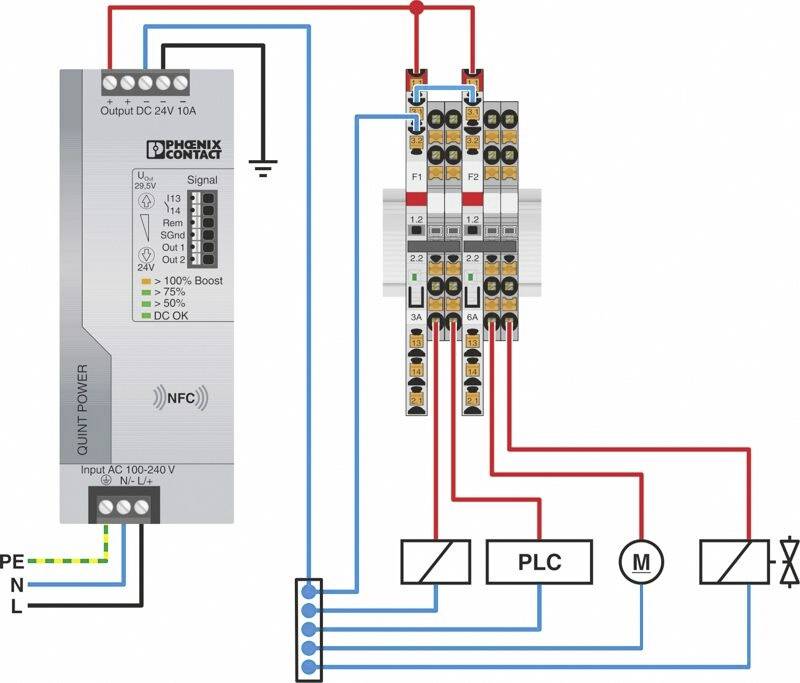

Schemat elektryczny zasilacza impulsowego z podłączeniami wejściowymi i wyjściowymi. Pokazuje połączenia z PLC i silnikiem. Strzałki oznaczają kierunek przepływu prądu.

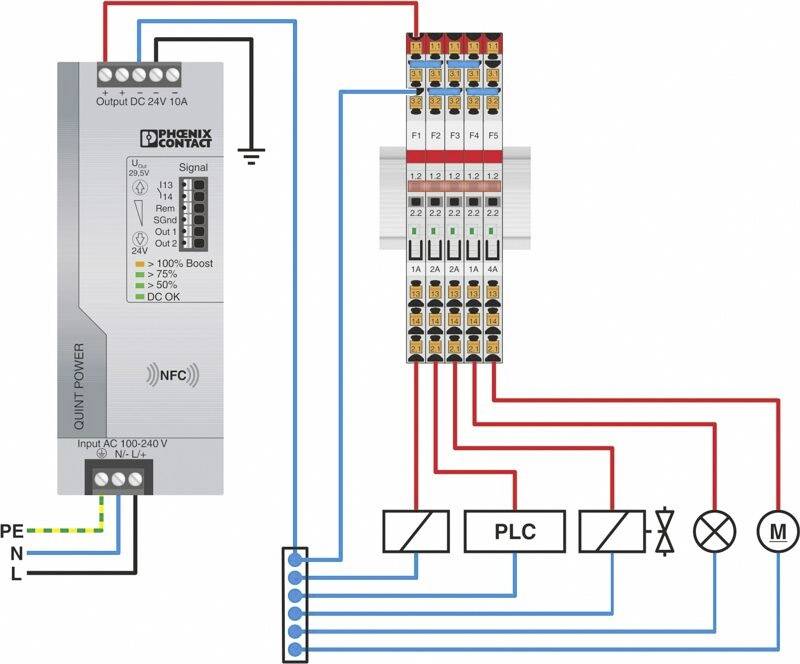

Schemat połączeń przedstawia okablowanie zasilania z sterownikiem PLC i silnikiem. Połączenia są kodowane kolorystycznie.

Rysunek techniczny elektrycznego gniazda połączeniowego z wymiarami: szerokość 105,8 mm, wysokość 55,6 mm, głębokość 6,2 mm.

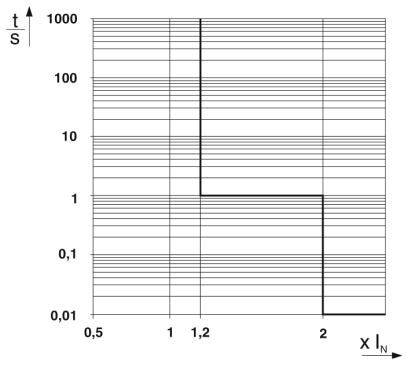

Logarytmiczny wykres przedstawiający relację między 't'/sekundy na osi y oraz 'X'/jednostki na osi x. Obrazuje gwałtowny skok przy 'X' z 1,2 do 2.

Diagram przedstawia natężenie prądu (I) w amperach w odniesieniu do temperatury (T) w stopniach Celsjusza. Do 50°C stałe przy 24A, następnie malejące.

1/9

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

zacisk push-in

Rodzaj styku

1 NO

Kolor

szary - światła ruchu drogowego

Karta katalogowa (PDF)

Dostawa w śr. 30.09

7 Sztuki

Liczba

Sztuki

Suma (145,53 zł / Sztuka)

145,53 zł

179,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

Dostępnych jest tylko 7 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Szyna nośna: 35 mm
Liczba biegunów: 1
Klasa ochrony III
Konstrukcja: Moduł do szyny nośnej jednoczęściowy
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 18 V DC... 30 V DC
Napięcie znamionowe: 24 V DC
Prąd znamionowy IN: 24 a DC (prąd całkowity wejścia)
Element Fail-Safe: 4 a DC
Sprawność: 99 %
Prąd spoczynkowy I0: typ. 12 ma
Strata mocy: typ. 0,3 w (na biegu jałowym)
Czas oczekiwania po wyłączeniu kanału: 5 s (w przypadku przeciążenia / zwarcia)
Obniżenie temperatury: 21 a (prąd całkowity w temperaturze 60°C)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 35 V DC (obwód obciążeniowy)
Spadek napięcia 0,12 V (przy 4 a)
Czas wyłączenia obwodu obciążenia: ≤ 10 ms (w przypadku zwarcia> 2,0 x IN)
Przekrój przewodu sztywnego: 0,2 mm² 4 mm²
Przekrój przewodu AWG 24... 14
Przekrój przewodu elastycznego Tulejki z tuleją Tuleja z tworzywa sztucznego: 0,2 m² 2,5 mm²
Przekrój przewodu elastycznego Tulejki bez tulei z tworzywa sztucznego: 0,2 mm² 2,5 mm²
NAPIĘCIE ROBOCZE DC: 0 V DC... 30 V DC
Prąd roboczy DC 100 ma DC

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: zacisk push-in

Rodzaj styku: 1 NO

Kolor: szary - światła ruchu drogowego

Minimalna temperatura: +60 °C

Maksymalna temperatura: -30 °C

: IP20

Długość produktu: 55.6 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 105.8 mm

Zawartość: 1 szt.

Model katalogowy producenta: PTCB E1 24DC/1-4A NO

Wymiary: (D x S x W) 55.6 x 6.2 x 105.8 mm

Napięcie wejściowe: 24 V/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2140966 Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2140966 Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.

Opis

Proste tworzenie aplikacji, możliwość mostkowania do programu zacisków szeregowych CLIPLINE complete Indywidualnie buduj dla odpowiedniej ochrony dokładnie według swoich potrzeb.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
