Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.

Elektroniczny moduł wyłącznika ochronnego w kolorze szarym z wieloma złączami z przodu, przeznaczony do zastosowań technicznych.

Zdjęcie poglądowe

Elektroniczny blok obwodu z diodami LED i oznaczeniami. Szerokość: 36 mm.

Moduł elektroniczny z czterema zielonymi diodami statusowymi, polem przyłączy wyjściowych numerowanym od 1 do 14 oraz wyświetlaczem dwucyfrowym.

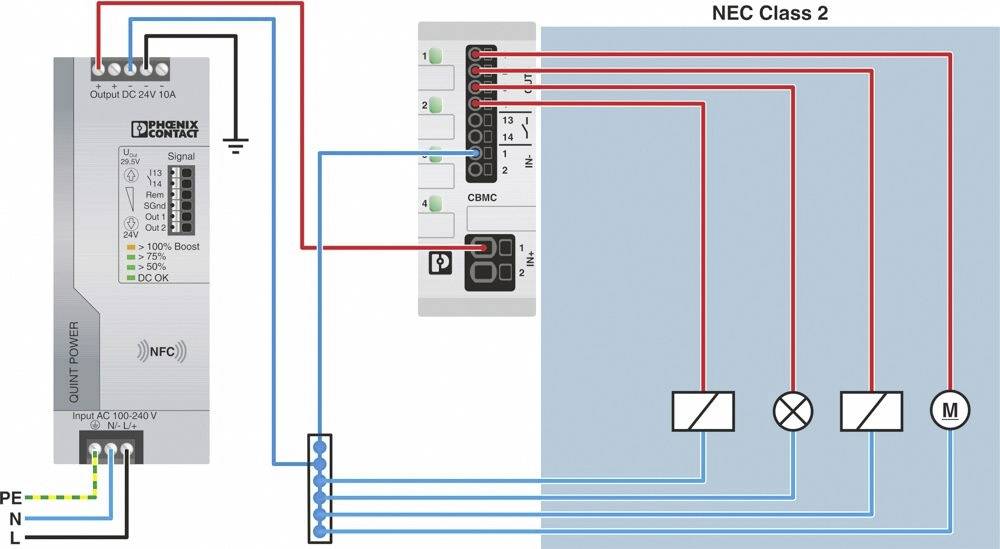

Schemat elektrycznego okablowania z zaciskami przyłączeniowymi, przebiegiem przewodów i oznaczeniami. Przedstawia okablowanie klasy 2 NEC.

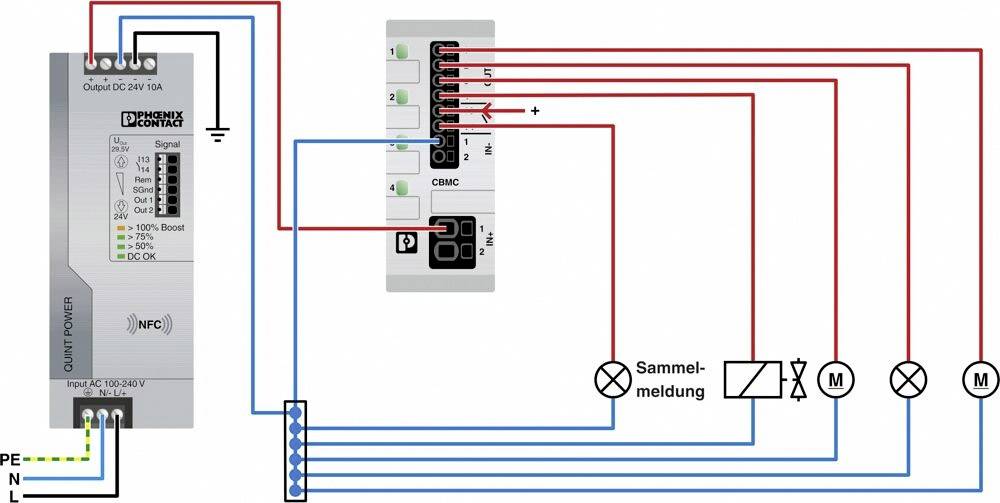

Schemat elektryczny systemu: Połączenia między wyłącznikiem głównym a wyjściami do zbiorczego sygnalizowania i sterowania silnikami.

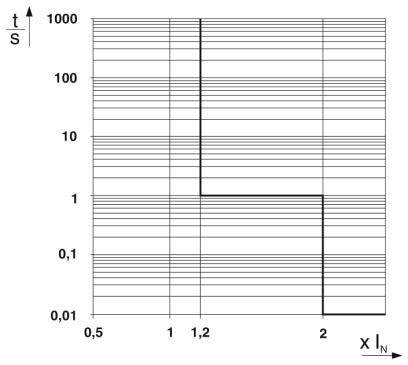

Diagram przedstawia charakterystykę prądu w funkcji czasu. Oś X: stosunek prądu X/Iₙ, oś Y: czas w sekundach. Wzrost schodkowy z trzema plateau.

Rysunek modułu elektronicznego o wymiarach: szerokość 36 mm, wysokość 90 mm, głębokość 98 mm. Widoczne złącza przyłączeniowe i oznaczenia.

1/7

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

zacisk push-in

Rodzaj styku

1 NO

Kolor

szary błyszczący

Karta katalogowa (PDF)

Dostawa w śr. 30.09

97 Sztuki

Liczba

Sztuki

Suma (405,69 zł / Sztuka)

405,69 zł

499,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Szyna nośna: 35 mm
Liczba biegunów: 1
Klasa ochrony III
Konstrukcja: Moduł do szyny nośnej jednoczęściowy
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 18 V DC... 30 V DC
Napięcie znamionowe: 24 V DC
Prąd znamionowy IN: Maks. 16 a DC (IN+)
Element Fail-Safe: 4 a DC (na kanał wyjściowy)
Sprawność: 99 %
Prąd spoczynkowy I0: typ. 33 ma
Strata mocy: typ. 0,8 w (na biegu jałowym)
Czas oczekiwania po wyłączeniu kanału: 5 s (w przypadku przeciążenia / zwarcia)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 35 V DC (obwód obciążeniowy)
Czas wyłączenia obwodu obciążenia: ≤ 10 ms (w przypadku zwarcia> 2,0 x IN)
Przekrój przewodu sztywnego: 0,2 mm² 2,5 mm²
Przekrój przewodu AWG 24... 12
Przekrój przewodu elastycznego Tulejki z tuleją Tuleja z tworzywa sztucznego: 0,25 m² 1,5 mm²
Przekrój przewodu elastycznego Tulejki bez tulei z tworzywa sztucznego: 0,25 mm² 2,5 mm²
NAPIĘCIE ROBOCZE DC: 0 V DC... 30 V DC
Prąd roboczy DC 100 ma DC

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: zacisk push-in

Rodzaj styku: 1 NO

Kolor: szary błyszczący

Minimalna temperatura: +60 °C

Maksymalna temperatura: -25 °C

: IP20

Długość produktu: 98 mm

Szerokość produktu: 36 mm

Wysokość produktu: 90 mm

Zawartość: 1 szt.

Model katalogowy producenta: CBMC E4 24DC/1-4A NO

Wymiary: (D x S x W) 98 x 36 x 90 mm

Napięcie wejściowe: 24 V/DC

: 16 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2140963 Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2140963 Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Wyłącznik automatyczny 1 NO 1 szt.

Opis

Regulacja obwodów bez użycia narzędzi za pomocą jednego przycisku. Natychmiastowa rejestracja stanu pracy za pomocą diod LED stanu w kolorach sygnalizacji świetlnej.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
