Phoenix Contact 2909902 PTCB E1 24DC/1A NO Wyłącznik automatyczny 1 NO 1 szt.

Element elektroniczny z wieloma zaciskami, oznaczony wejściem 24 V DC/1 A i wyjściem 24 V/1,25 A.

Zdjęcie poglądowe

Elektryczne moduł przyłączeniowy z wieloma kablami i kodowaniem kolorystycznym dla prostego okablowania. Urządzenie przedstawione w widoku profilu.

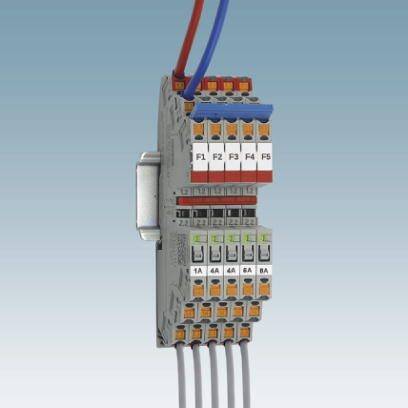

Moduł z wielokolorowymi zaciskami przyłączeniowymi i kablami jest zamontowany na szynie. Jest oznaczony etykietami od 'F1' do 'F8'.

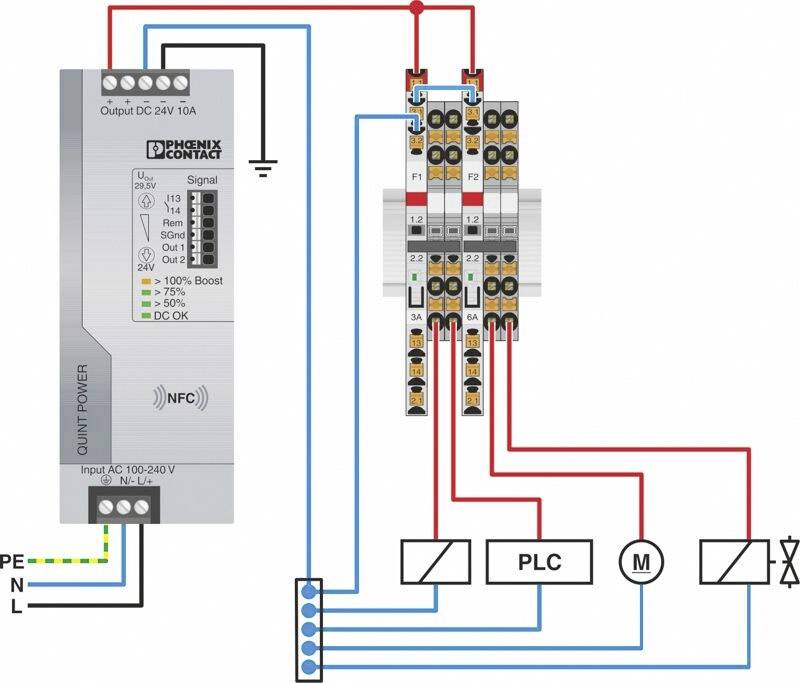

Schemat elektryczny z zasilaczem, bezpiecznikami, sterownikiem (PLC), silnikiem (M) oraz okablowaniem. Prezentuje połączenia zasilania.

Seria ośmiu żółtych przycisków kwadratowych z numerycznymi oznaczeniami od '0' do '7', czerwony przycisk z napisem 'F1' oraz pojedynczy wyświetlacz.

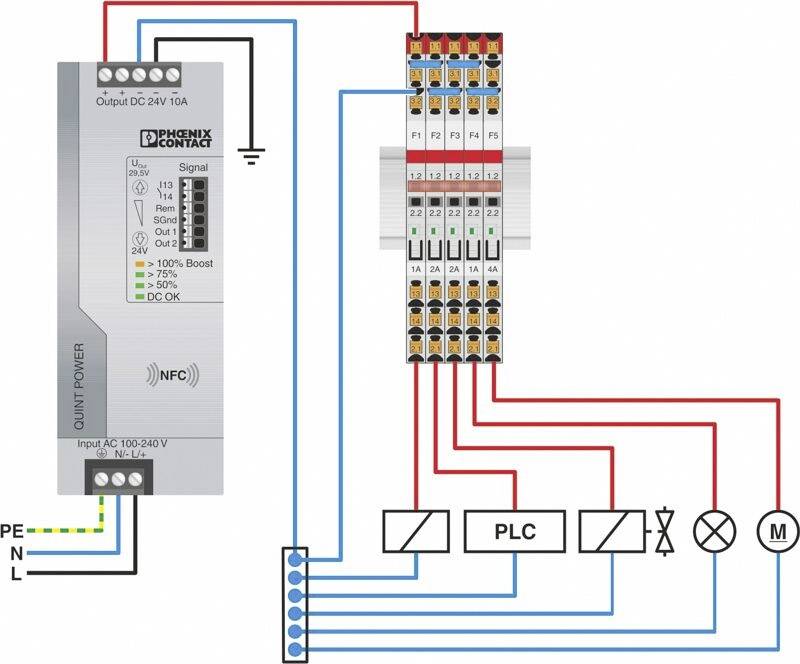

Schemat elektryczny przedstawia okablowanie zasilacza impulsowego z PLC i silnikiem; kolorowe przewody wyjaśniają połączenia i trasy przepływu prądu.

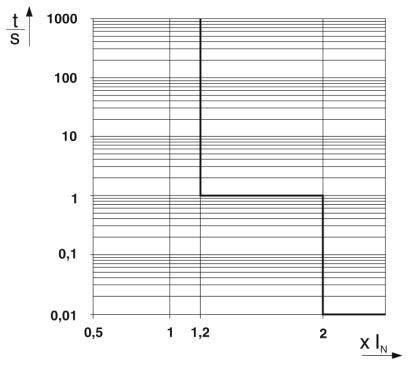

Diagram funkcji schodkowej na papierze logarytmicznym: Oś X 'X In', oś Y 't/S'. Pokazuje trzy stopnie na poziomie 1, 1,2 i 2 na osi Y.

Rysunek techniczny zacisku z wymiarami: szerokość 105,8 mm, wysokość 55,6 mm, głębokość 6,2 mm. Widok z przodu i z boku.

Diagram przedstawia natężenie prądu (I[A]) w zależności od temperatury (T[°C]). Przebieg liniowy: 18A do -30°C, stały na poziomie 24A do 50°C, następnie spadek.

1/9

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

zacisk push-in

Rodzaj styku

1 NO

Kolor

szary - światła ruchu drogowego

Karta katalogowa (PDF)

Dostawa w śr. 30.09

976 Sztuki

Liczba

Sztuki

Suma (137,40 zł / Sztuka)

137,40 zł

169,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Szyna nośna: 35 mm
Liczba biegunów: 1
Klasa ochrony III
Konstrukcja: Moduł do szyny nośnej jednoczęściowy
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 18 V DC... 30 V DC
Napięcie znamionowe: 24 V DC
Prąd znamionowy IN: 24 a DC (prąd całkowity wejścia)
Element Fail-Safe: 4 a DC
Sprawność: 99 %
Prąd spoczynkowy I0: typ. 12 ma
Strata mocy: typ. 0,3 w (na biegu jałowym)
Czas oczekiwania po wyłączeniu kanału: 5 s (w przypadku przeciążenia / zwarcia)
Obniżenie temperatury: 21 a (prąd całkowity w temperaturze 60°C)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 35 V DC (obwód obciążeniowy)
Spadek napięcia 0,06 V (przy 2 a)
Czas wyłączenia obwodu obciążenia: ≤ 10 ms (w przypadku zwarcia> 2,0 x IN)
Przekrój przewodu sztywnego: 0,2 mm² 4 mm²
Przekrój przewodu AWG 24... 14
Przekrój przewodu elastycznego Tulejki z tuleją Tuleja z tworzywa sztucznego: 0,2 m² 2,5 mm²
Przekrój przewodu elastycznego Tulejki bez tulei z tworzywa sztucznego: 0,2 mm² 2,5 mm²
NAPIĘCIE ROBOCZE DC: 0 V DC... 30 V DC
Prąd roboczy DC 100 ma DC

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: zacisk push-in

Rodzaj styku: 1 NO

Kolor: szary - światła ruchu drogowego

Minimalna temperatura: +60 °C

Maksymalna temperatura: -30 °C

: IP20

Długość produktu: 55.6 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 105.8 mm

Zawartość: 1 szt.

Model katalogowy producenta: PTCB E1 24DC/1A NO

Wymiary: (D x S x W) 55.6 x 6.2 x 105.8 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Wyłącznik automatyczny 1 NO 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Wyłącznik automatyczny 1 NO 1 szt.

Opis

Proste tworzenie aplikacji, możliwość mostkowania do programu zacisków szeregowych CLIPLINE complete Indywidualnie buduj dla odpowiedniej ochrony dokładnie według swoich potrzeb.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
