Analizator jakości zasilania Sonel PQM-711 WMDEPQM703

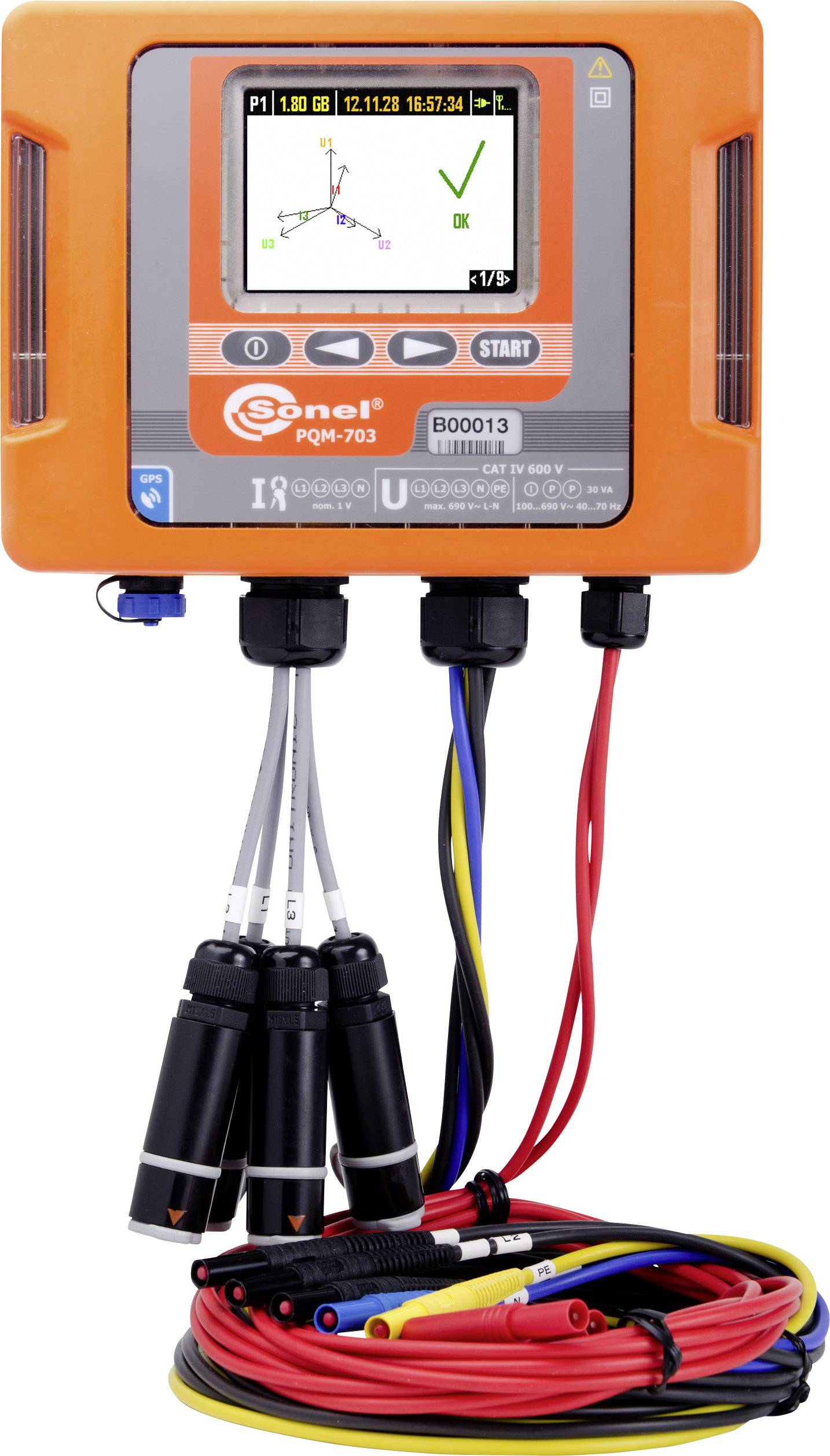

Cyfrowy miernik z wyświetlaczem prezentuje dane pomiarowe. Różnokolorowe przewody są podłączone, aby rejestrować wartości elektryczne.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostępne wkrótce
Liczba
Suma (24 999,00 zł / Sztuka)
24 999,00 zł
20 324,39 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Analizator jakości sieci Sonel PQM-703

  • Przyrząd przewidziany jest do pracy w sieciach:
  • - o częstotliwości znamionowej 50/60 Hz.
  • - o napięciach znamionowych:
  • 64/110 V;110/190 V; 115/200 V; 127/220 V; 220/380 V;
  • - 230/400 V; 240/415 V; 254/440 V; 290/500 V, 400/690 V,
  • - prądu stałego.
  • Układy obsługiwanych sieci:
  • - jednofazowy,
  • - dwufazowy ze wspólnym N,
  • - trójfazowy gwiazda z i bez przewodu N,
  • - trójfazowy trójkąt.
  • Warunki środowiskowe:
  • - zakres temperatur pracy: -20oC…+55oC,
  • - zakres temperatur przechowywania: -30oC…+60oC,
  • - wilgotność: 10…90% z możliwą kondensacją,
  • - szczelność: IP 65.

Dane techniczne

  • Zakres napięcia AC RMS: 0-760 V; rozdzielczość napięcia AC RMS: 0,01% UN, dokładność napięcia AC RMS: ±0,1% UN; zakres Crest Faktor D. Napięcie CFU: 1,00…10,00 (≤1,65 przy 690 V), rozdzielczość CREST Fn Napięcie CFU: 0,01, dokładność CREST Fwspółczynnik D. Napięcie CFU: ±5 %; zakres CREST Fwspółczynnik D. Rprądowy CFI: 1,00... 10,00 (≤3,6 nom), rozdzielczość CREST Fin D. Prąd CFI: 0,01, dokładność CREST Fwspółczynnik D. Prąd: ±5% V. zakres prądu AC RMS: Abh. V. cęgi prądowe, rozdzielczość prądu AC i RMS: 0,01% V.B., dokładność prądu AC i RMS: ±0,1% V. (W tym dokładność cęgów); zakres częstotliwości: 40,00... 70,00 Hz, rozdzielczość częstotliwość: 0,01 Hz, dokładność: ±0,01 Hz; zakres pomiaru mocy czynnej (P), pozornej (S), biernej (Q), zniekształcalności (D): Abh. Cęgi prądowe i transformer, rozdzielczość (P), pozorna (S), bierna (Q), zniekształcenia (D), dokładność: 4 D), Abh. V. cęgi prądowe i transformer; zakres mocy czynnej (EP), pozornej (ES), mocy biernej (EQ): Abh. V..... Cęgi prądowe i transformer, rozdzielczość czynna (EP), pozorna (ES), moc bierna (EQ): Do 4 miejsc po przecinku, dokładność (EP), współczynnik mocy pozornej (współczynnik mocy), rozdzielczość bierna (EQ): Poniżej 0,00 U. zakres regulacji PF: 1,00 0,01, dokładność cosyalowa i współczynnik mocy PF: ±0,03; obszar Ptygzatu: 0,00... 10,00, rozdzielczość, Ptygzac. 0,01: Abh. V. dokładność. Mocy czynnej i biernej; zakres harmonicznych napięcia UH: 0,00... 760 V: Rozdzielczość harmonicznych UH: 0,01% UN, dokładność harmonicznej napięcia UH: ±5% Uh ≥ 1% Un, ±0,05% Un Dla Uh Pabz 1% Un; Zakres Harmonicznych Ih: Abh. V. Cęgi Prądowe, Rozdzielczość Harmoniczna Ih: 0,01% V.B, Dokładność Harmonicznych Prądu: ±5% Ih ≥ 3%, ±0,15% Dla Ih 3% W; Zakres współczynnika zniekształceń nieliniowych (THD) dla napięcia i prądu: 0,0...100,0 % i. Benp. na D. Wartość RMS, rozdzielczość współczynnika zniekształceń nieliniowych (THD) dla napięcia i prądu: 0,1%, dokładność współczynnika zniekształceń nieliniowych (THD) dla napięcia i prądu: ±5%; zakres harmonicznych D. Moc czynna (pH) i bierna (Qh): Cęgi prądowe, rozdzielczość harmoniczna D. Moc czynna (pH) i bierna (Qh): Abh. Minimalna wartość prądu i napięcia; zakres kąta pomiędzy harmonijnym i elektrycznym gniazdem produktu UI: -180°...+180°, rozdzielczość pomiędzy harmonijnym napięciem i prądem; 0,1°, dokładność kąta pomiędzy harmonijnym napięciem i natężeniem: ± (h x 1°); zakres współczynnika K: 1,0... 50,00: Rozdzielczość K: Współczynnik K: 0,1, dokładność K: Współczynnik K: 10%; Zakres Flicker PST/lt: 0,20... 10,00: Rozdzielczość Flicker PST/lt: 0,01, dokładność migotanie PST/lt: ±5%; zakres nierówności napięcia i prądu: 0,0... 20,00%: Rozdzielczość: Brak napięcia i prądu: 0,1%, dokładność, brak napięcia i prądu: 0,15% (błąd bezwzględny); zakres sygnałów sterowania okrągłe napięcie UR1, UR2: 5... 3000 Hz: Rozdzielczość sygnałów sterowania okrągłe, napięcie UR2: 0,01 Hz, dokładność sygnałów sterowania napięcia UR1, UR2: ±0,15% UH dla 1... 3% UH, 5% UN dla 3... 15% UH; zakres przejściowy UT ±6000 V: Rozdzielczość transjentów UT: 5 V; dokładność niestabilności UT: ± (0,5% + 25 V); częstotliwość próbkowania dla rejestratora przejściowych: 10 MHz, Rejon przejściowy (650 ns); Zakres zacisków prądowych F1, F2, F3: 0... 3000 a (10000 AP-P); zakres cęgów prądowych C-4: 0... 1000 a (3600 AP-P); zakres cęgów prądowych C-5: 0... 1000 a (3600 AP-P); zakres cęgów prądowych C-6: 0...10 a (36 AP-P) (bez transformer prądu); zakres cęgów prądowych C-7: 0...100 a (360 AP-P); komunikacja/interfejsy: 1, GSM lub
Rodzaj produktu

Analizator sieci

Kategoria pomiarowa

CAT IV 600 V

fabryczna (bez certyfikatu)

Zasilanie

64/110 V; 110/190V; 115/200V; 127/220V; 254/440V; 290/500 V;64/110 V; 110/190V; 115/200V; 220/380V; 230/400V; 240/415V; 400/690 V

Wymiary

(D x S x W) 440 x 520 x 200 mm

Waga

8.8 kg

Typ pomiaru

1-fazowy

3-fazowy

Właściwości analizatora sieci

z funkcją rejestratora

Szerokość produktu

520 mm

Wysokość produktu

200 mm

Długość produktu

440 mm

Zakres pomiarowy napięcia

0 - 760 V

Do pobrania

Karta katalogowa

Karta katalogowa 1427972 Analizator jakości zasilania Sonel PQM-711 WMDEPQM703

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1427972 Analizator jakości zasilania Sonel PQM-711 WMDEPQM703

Opis

Analizator jakości zasilania PQM-703 jest zaawansowanym technicznie produktem umożliwiającym wszechstronny pomiar, analizę i rejestrację parametrów sieci energetycznych 50/60 Hz oraz jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. PQM-703 jest kolejnym przedstawicielem uznanej rodziny analizatorów linii PQM-70x. W stosunku do PQM-702 posiada rejestrację transjentów z maksymalną częstotliwością próbkowania 10 MHz (szybkich zmian w napięciu) oraz sygnałów sterujących. Minimalny czas transjentu możliwy do zarejestrowania wynosi 650 ns.

Adresowany do bardzo szerokiego grona użytkowników, którzy potrzebują kontrolować jakość energii elektrycznej przy użyciu urządzenia przenośnego, spełnia standardy wieloarkuszowej normy IEC 61000 dla analizatorów klasy A. Dotyczy to niepewności pomiarowych, metod pomiarowych oraz synchronizacji czasu z sygnałem wzorcowym. Ostatni warunek zapewniony jest dzięki wbudowanemu modułowi GPS z wewnętrzną anteną. W przypadku instalowania analizatora wewnątrz pomieszczeń można zastosować dodatkową antenę z przewodem o długości 10 m. Po umieszczeniu anteny na zewnątrz, sygnał GPS będzie bez problemu osiągalny i wykorzystywany do synchronizacji wewnętrznego zegara.

Analizator, można wykorzystać praktycznie we wszystkich rodzajach sieci o napięciach znamionowych od 110 V do 760 V w sposób bezpośredni lub pośredni poprzez przekładniki.

Charakterystyka

  • Parametry mierzone:
  • Napięcia L1, L2, L3, N-PE (pięć wejść pomiarowych),
  • – wartości średnie, minimalne i maksymalne, chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi,
  • Prądy L1, L2, L3, N (cztery wejścia pomiarowe)
  • – wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów
  • prądowych),możliwość współpracy z przekładnikami prądowymi,
  • Współczynniki szczytu dla prądu (CFI) i napięcia (CFU),
  • Częstotliwość w zakresie 40Hz – 70Hz,
  • Moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna),
  • Rejestracja mocy:
  • – Metoda Budeanu,
  • – IEEE 1459,
  • Energia czynna (E ), bierna (E ), pozorna (E ), P q S
  • Współczynnik mocy (Power Factor), cosφ, tgφ,
  • Współczynnik K (przeciążenie transformatora spowodowane harmonicznymi),
  • Harmoniczne do 50-tej w napięciu i prądzie,
  • Interharmoniczne mierzone jako grupy,
  • Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
  • Wskaznik krótkookresowego (PST ) oraz długookresowego (PLT ) migotania światła (spełnione wymogi EN 61000-4-15 klasa A),
  • Asymetria napięć (spełnione wymogi EN 61000-4-30 klasa A) i prądów,
  • Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami (do 1 s) oraz wyresy RMS 10 ms z maksymalnym czasem rejestracji 5 s,
  • Rejestracja oscylogramów prądu i napięcia po każdym okresie uśredniania.
  • Pomiar sygnałów sterujących do 3000 Hz
  • Pomiar transjentów do ±6000 V, minimalny czas zdarzenia 650 ns.
  • Wszystkie parametry rejestrowane zgodnie z klasą A normy EN 61000-4-30.

Zakres dostawy

  • 7 przewodów pomiarowych (2,2 m, zamontowane na stałe)
  • 4 adaptery napięciowe magnetyczne (L1, L2, L3, N)
  • 5 adapterów napięciowych z gwintem M4/M5 (L1, L2, L3, N, PE)
  • Rozdzielacz fazy AC-16
  • Przewód zasilający z wtykiem bananowym
  • Zaciski krokodylowe: 2 czerwone, 1 żółty, 1 niebieski, 1 czarny
  • Zaczepy do montażu na szynie DIN
  • Opaski do mocowania
  • Łączniki do opasek
  • Akumulator Li-Ion
  • Twarda walizka
  • Odbiornik - interfejs do transmisji radiowej OR-1 (USB)
  • Kabel USB
  • Oprogramowanie do analizy danych Sonel
  • Instrukcja obsługi
  • Certyfikat kalibracji
