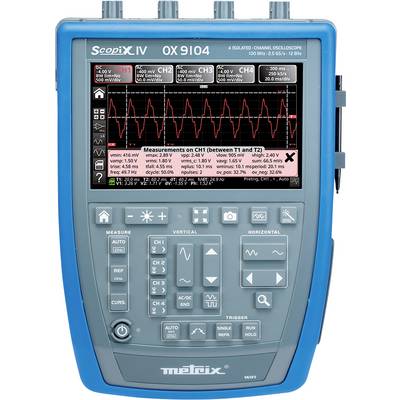

Oscyloskop cyfrowy Metrix OX 9104 100 MHz 2.5 GSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (20 486,99 zł / Sztuka)
20 486,99 zł
25 199,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu

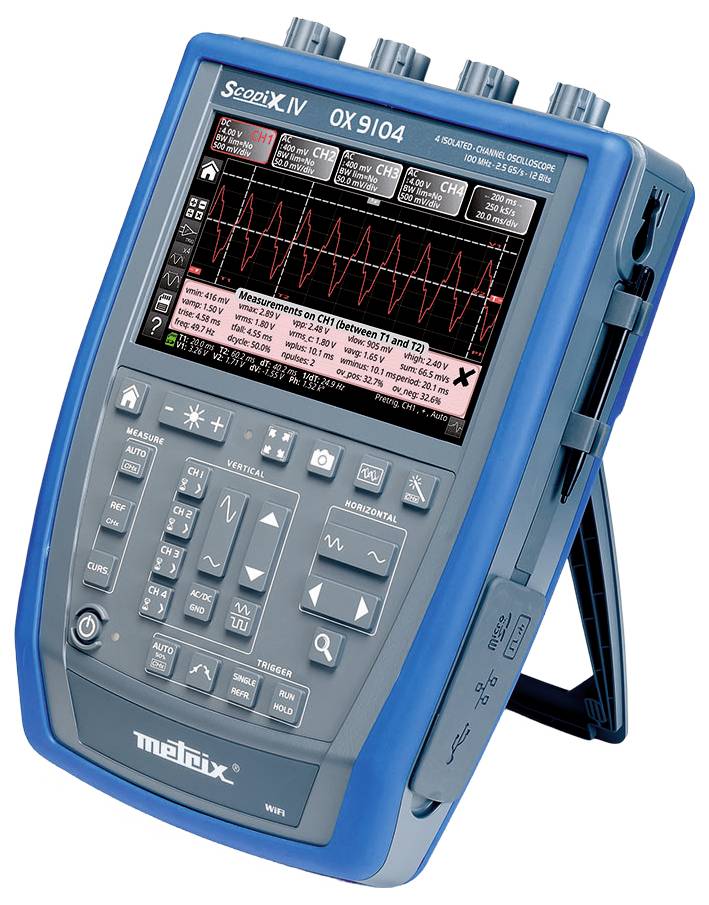

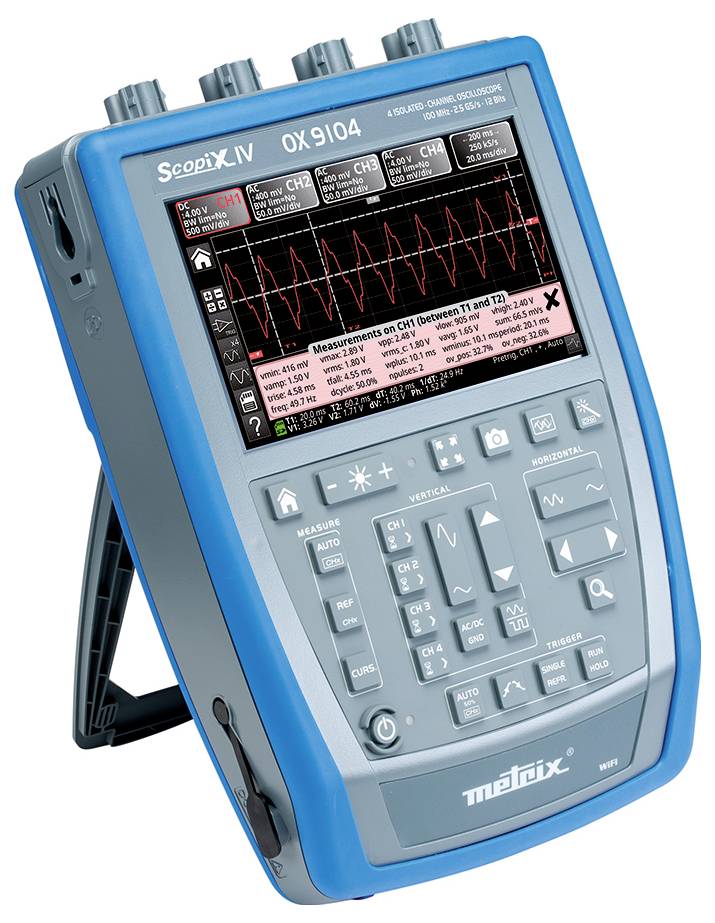

Przenośny oscyloskop OX9104 z izolowanymi kanałami
- Może być stosowany jako oscyloskop, multimetr, analizator FFT, analizator harmonicznych, rejestruje i wyświetla zapisane dane na ekranie

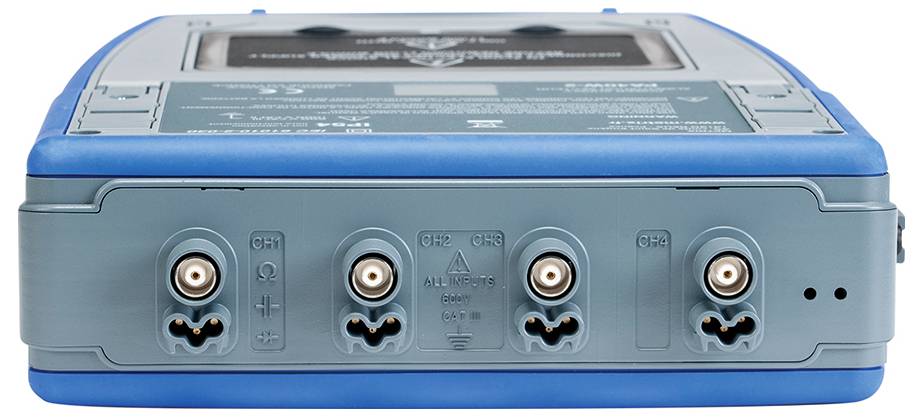

- Prawdziwie izolowane kanały od siebie i od ziemi
- Nowoczesny design i najnowocześniejszy sprzęt
- Optymalizacja wszystkich funkcji: sieci, pamięci masowej i funkcji
- Najlepsze know-how METRIX we wszystkich funkcjach: przepustowość, próbkowanie, przechowywanie ...
Dane techniczne
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
100 MHz
- Częstotliwość próbkowania na kanał
2.5 GSa/s
- Rozdzielczość (technika pomiarowa)
12 Bit
- Wielkość ekranu
7 cal
- Specyfikacja oscyloskopu
cyfrowy (DSO)
urządzenie ręczne
funkcje multimetru
analizator widma
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT III 600 V
CAT II 1000 V
- Impedancja wejściowa
1 MΩ
- Napięcie wejściowe
600 V/50 - 400 Hz
- Zasilanie
98-264 V/50 - 60 Hz
- Wymiary
(D x S x W) 66.2 x 292.5 x 210.6 mm
- Waga
2100 g
- Specyfikacja wyświetlacza
800x480 px
- Szerokość produktu
292.5 mm
- Wysokość produktu
210.6 mm
- Długość produktu
66.2 mm
- Interfejs komponentów
USB
slot microSD
LAN
- Głębokość pamięci na kanał
100 kpts
- Model katalogowy producenta
OX 9104
Do pobrania
Karta katalogowa
Karta katalogowa 1666174 Oscyloskop cyfrowy Metrix OX 9104 100 MHz 2.5 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1666174 Oscyloskop cyfrowy Metrix OX 9104 100 MHz 2.5 GSa/s
Opis
Seria SCOPIX IV firmy Metrix oferuje 5 instrumentów w jednym: oscyloskop, multimetr, analizator FFT, analizator harmonicznych i rejestrator.
Przyjazność dla użytkownika przenośnych oscyloskopów SCOPIX IV sprawia, że urządzenia te są niezwykle łatwe w obsłudze.
Obudowa została zaprojektowana tak, aby była wyjątkowo kompaktowa, a wewnętrzna konstrukcja SCOPIX IV umożliwia oszczędzanie miejsca podczas przechowywania sprzętu.
Klawiatura korzysta z najnowszych technologii sprawdzonych w inżynierii samochodowej.
Seria oferuje wiele zaawansowanych funkcji i ulepszoną wydajność:
- Główne opcje wyzwalania, a także zaawansowane funkcje wyzwalania, takie jak szerokość impulsu, zliczanie zdarzeń i opóźnienie wyzwalania
- Kompleksowe pomiary automatyczne z kursorami do precyzyjnej analizy sygnału
- Funkcje MATEMATYCZNE dla każdej pokazanej krzywej
- Szybka transformacja Fouriera (FFT) w czasie rzeczywistym do analizy widmowej sygnałów w 4 kanałach
- Analiza harmonicznych do 63. rzędu
- Funkcja multimetru z wynikami TRMS z 8000 cyfr z różnymi funkcjami pomiarowymi (w tym pomiar linii)
- Funkcja rejestratora z dużą szybkością akwizycji do rejestrowania rozwoju wartości w funkcji multimetru
Szczególnie praktyczne: Waveform + FFT, Waveform + XY i Waveform + Zoom mogą być wyświetlane w czterech kanałach jednocześnie.
Oscyloskopy można rozbudować o akcesoria „plug and play” -Probix w celu uzyskania wielu innych funkcji.
SCOPIX IV oferuje kilka interfejsów komunikacyjnych: LAN ETHERNET, WLAN, USB, karta µSD.
Przyjazność dla użytkownika przenośnych oscyloskopów SCOPIX IV sprawia, że urządzenia te są niezwykle łatwe w obsłudze.
Obudowa została zaprojektowana tak, aby była wyjątkowo kompaktowa, a wewnętrzna konstrukcja SCOPIX IV umożliwia oszczędzanie miejsca podczas przechowywania sprzętu.
Klawiatura korzysta z najnowszych technologii sprawdzonych w inżynierii samochodowej.
Seria oferuje wiele zaawansowanych funkcji i ulepszoną wydajność:
- Główne opcje wyzwalania, a także zaawansowane funkcje wyzwalania, takie jak szerokość impulsu, zliczanie zdarzeń i opóźnienie wyzwalania
- Kompleksowe pomiary automatyczne z kursorami do precyzyjnej analizy sygnału
- Funkcje MATEMATYCZNE dla każdej pokazanej krzywej
- Szybka transformacja Fouriera (FFT) w czasie rzeczywistym do analizy widmowej sygnałów w 4 kanałach
- Analiza harmonicznych do 63. rzędu
- Funkcja multimetru z wynikami TRMS z 8000 cyfr z różnymi funkcjami pomiarowymi (w tym pomiar linii)
- Funkcja rejestratora z dużą szybkością akwizycji do rejestrowania rozwoju wartości w funkcji multimetru
Szczególnie praktyczne: Waveform + FFT, Waveform + XY i Waveform + Zoom mogą być wyświetlane w czterech kanałach jednocześnie.
Oscyloskopy można rozbudować o akcesoria „plug and play” -Probix w celu uzyskania wielu innych funkcji.
SCOPIX IV oferuje kilka interfejsów komunikacyjnych: LAN ETHERNET, WLAN, USB, karta µSD.
Charakterystyka
- Wyświetlanie kanałów i parametrów

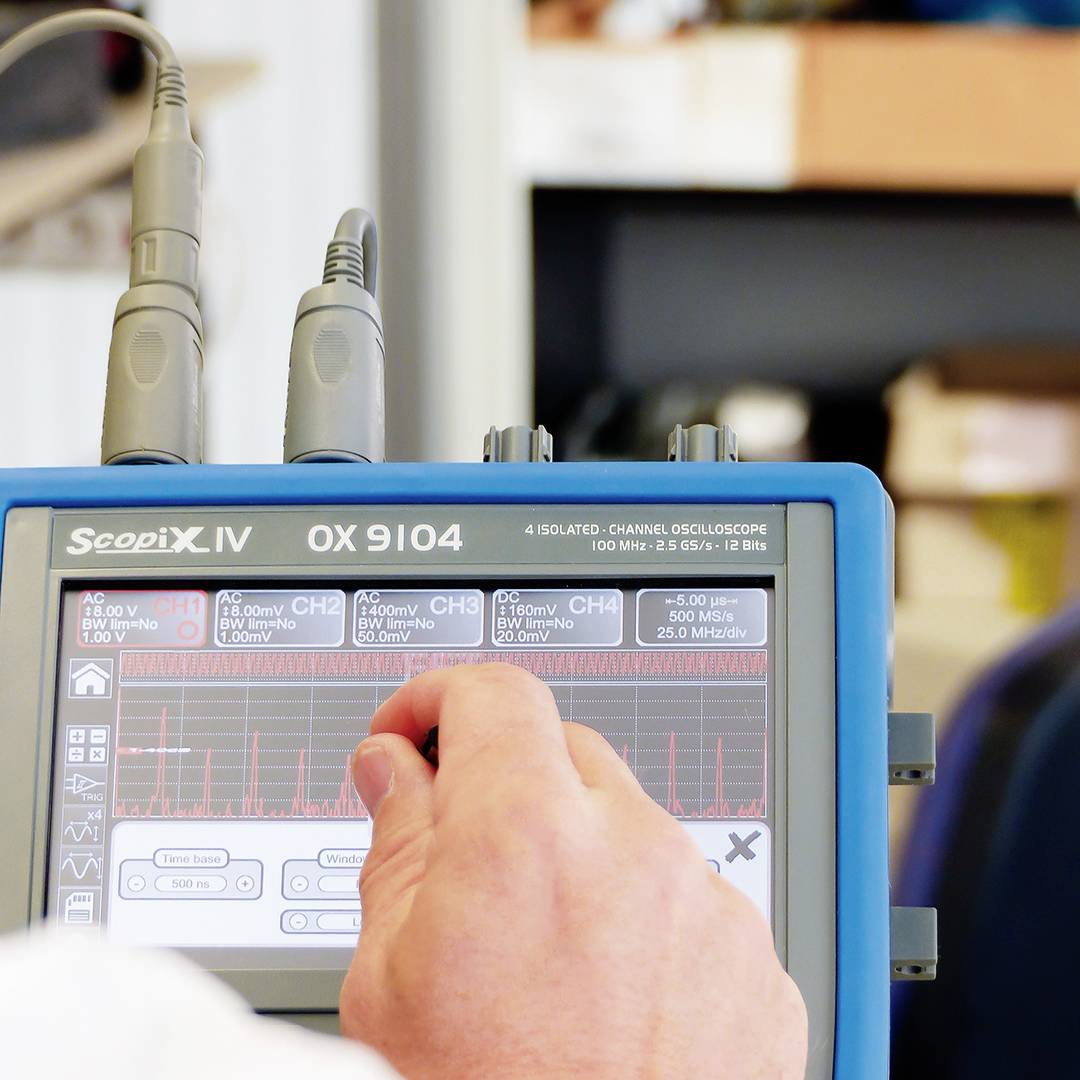

- Proste ustawienia za pomocą ekranu dotykowego
- Regulowany pasek na ramię
- Nowo zaprojektowana klawiatura dla optymalnej łatwości użytkowania
- Pyłoodporna i wodoodporna obudowa (IP 54)
- Kolorowy 7-calowy ekran dotykowy TFT WVGA
- Uchwyt rysika do ekranu dotykowego
- Magiczny przycisk "Autoset"
- Ustawienia i konfiguracja w bezpośrednim dostępie
- Kilka interfejsów komunikacyjnych
- Bezpośrednie ustawienie powiększenia
Zakres dostawy
- Etui.
- 1 zasilacz / ładowarka PA40W 2 i 1 dwubiegunowy przewód zasilający EURO
- 1 x akumulator Li-Ion
- 1 x rysik dotykowy
- Kabel Ethernet
- 1 kabel USB
- 2 przewody testowe bezpieczeństwa (czerwone i czarne)
- 2 sondy pomiarowe Ø 4 mm (czerwone i czarne)
- 2 lub 4 sondy w zależności od modelu
- 1 x karta μSD (8 GB)
- 1 x adapter USB/ μSD
- 1 pasek do noszenia
- 1 x PROBIX BANANE
- 1 instrukcja instalacji USB na płycie CD-ROM do wykorzystania oprogramowania ScopeNet do eksportu danych
- 1 instrukcja obsługi jako plik PDF na płycie CD (w więcej niż 5 językach)
- Skrócona instrukcja obsługi na papierze
- 1 arkusz danych dotyczących bezpieczeństwa w 20 językach
