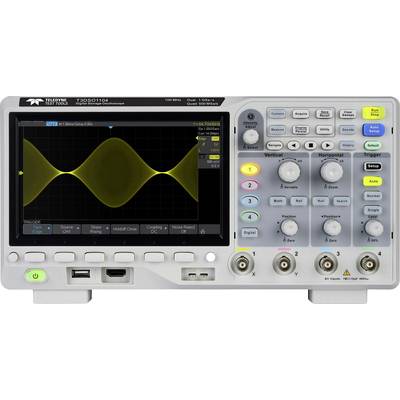

Oscyloskop cyfrowy Teledyne LeCroy T3DSO1204 200 MHz 1 GSa/s
EAN:
Numer producenta
Numer produktu
4 Sztuki
Liczba
Suma (6722,76 zł / Sztuka)
7088,62 zł
-5 %
6722,76 zł
8268,99 zł
z VAT (klient indywidualny)
Bezpłatna dostawa
Dostępnych jest tylko 4 sztuka
Cechy produktu
Oscyloskop cyfrowy T3DSO1204
- 200 MHz
- Maksymalna ilość wejść analogowych 4
- Modele o szerokości pasma 100 MHz, 200 MHz
- Nowa generacja szybkich technologii wyświetlania:
- Szybkość akwizycji fali do 100 000 wfm/s (tryb normalny) i 400 000 wfm/s (tryb sekwencyjny)
- - Obsługa 256-stopniowego stopniowania intensywności i trybów kolorowego wyświetlania Długość nagrania do 14 Mpts
- Cyfrowy system wyzwalania
- Wyzwalanie i dekodowanie przez magistralę szeregową (standard), obsługuje protokoły IIC, SPI, UART, RS232, CAN, LIN
- Wyzwalanie video, obsługuje HDTV
- Niski poziom hałasu w tle dzięki skalom napięcia od 500 μV/div do 10 V/div
- Funkcja History rejestrowania przebiegu (History), maximum zarejestrowanego kształtu fali wynosi 80.000 zdjęć.
Dane techniczne
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
200 MHz
- Częstotliwość próbkowania na kanał
1 GSa/s
- Pomiar
TFT-LCD 800 x 480 pikseli
- Rozdzielczość (technika pomiarowa)
8 Bit
- Wielkość ekranu
17,78 cm
- Specyfikacja oscyloskopu
cyfrowy (DSO)
- Zakres podstawy czasu
1.0 ns/div - 50 s/div
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT II
- Odchylenie pionowe
500 μV/div – 10 V/div
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
DC, AC, GND
- Napięcie wejściowe
240 V
- Zasilanie
100-240 V/AC 50/60/400 Hz
- Wymiary
(D x S x W) 151 x 312 x 132.6 mm
- Waga
3.8 kg
- Specyfikacja wyświetlacza
Wyświetlacz TFT-LCD / 800 x 480 px
- Szerokość produktu
312 mm
- Wysokość produktu
132.6 mm
- Długość produktu
151 mm
- Interfejs komponentów
USB (urządzenie)
USB (host)
LAN
- Głębokość pamięci na kanał
14 Mpts
- Model katalogowy producenta
T3DSO1204
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1846065 Oscyloskop cyfrowy Teledyne LeCroy T3DSO1204 200 MHz 1 GSa/s
Opis
Nowe oscyloskopy T3DSO1000 firmy Teledyne Test Tools mają modele 2- i 4-kanałowe. Model 2-kanałowy wyposażony jest w pasmo analogowe 100 MHz, jeden przetwornik analogowo-cyfrowy, maksymalną szybkość próbkowania 1 GSa/s oraz jeden moduł pamięci z pamięcią próbkowania 14 Mpts. Modele 4-kanałowe są dostępne w wersjach 100 i 200 MHz i zawierają dwa ADC 1 GSa/s i dwa moduły pamięci 14 Mpts. Gdy wszystkie kanały są włączone, każdy z nich ma częstotliwość próbkowania 500 MSa/s i domyślną długość rekordu 7 Mpts. Gdy aktywny jest tylko jeden kanał na ADC, maksymalna szybkość próbkowania wynosi 1 GSa/s, a maksymalna długość zapisu to 14 Mpts. Dla łatwości obsługi, najczęściej używane funkcje są dostępne dzięki przyjaznej dla użytkownika konstrukcji panelu przedniego.
Produkt jest standardowo wyposażony w opcje wyzwalania i dekodowania magistrali szeregowej I2C, SPI, UART, RS232, CAN i LIN.
Produkt jest standardowo wyposażony w opcje wyzwalania i dekodowania magistrali szeregowej I2C, SPI, UART, RS232, CAN i LIN.
Charakterystyka
- 10 rodzajów skrótów jednoprzyciskowych, obsługuje Auto Setup, Standard, Kursor, Measure, Scroll, History, Display / Persist, Clear Sweep, Zoom i Print.
