Oscyloskop cyfrowy Rigol DS1102Z-E 100 MHz 1 GSa/s Kalibracja (ISO)

Cyfrowy wyświetlacz oscyloskopu z falową grafiką; przyciski sterujące i funkcyjne po prawej stronie.

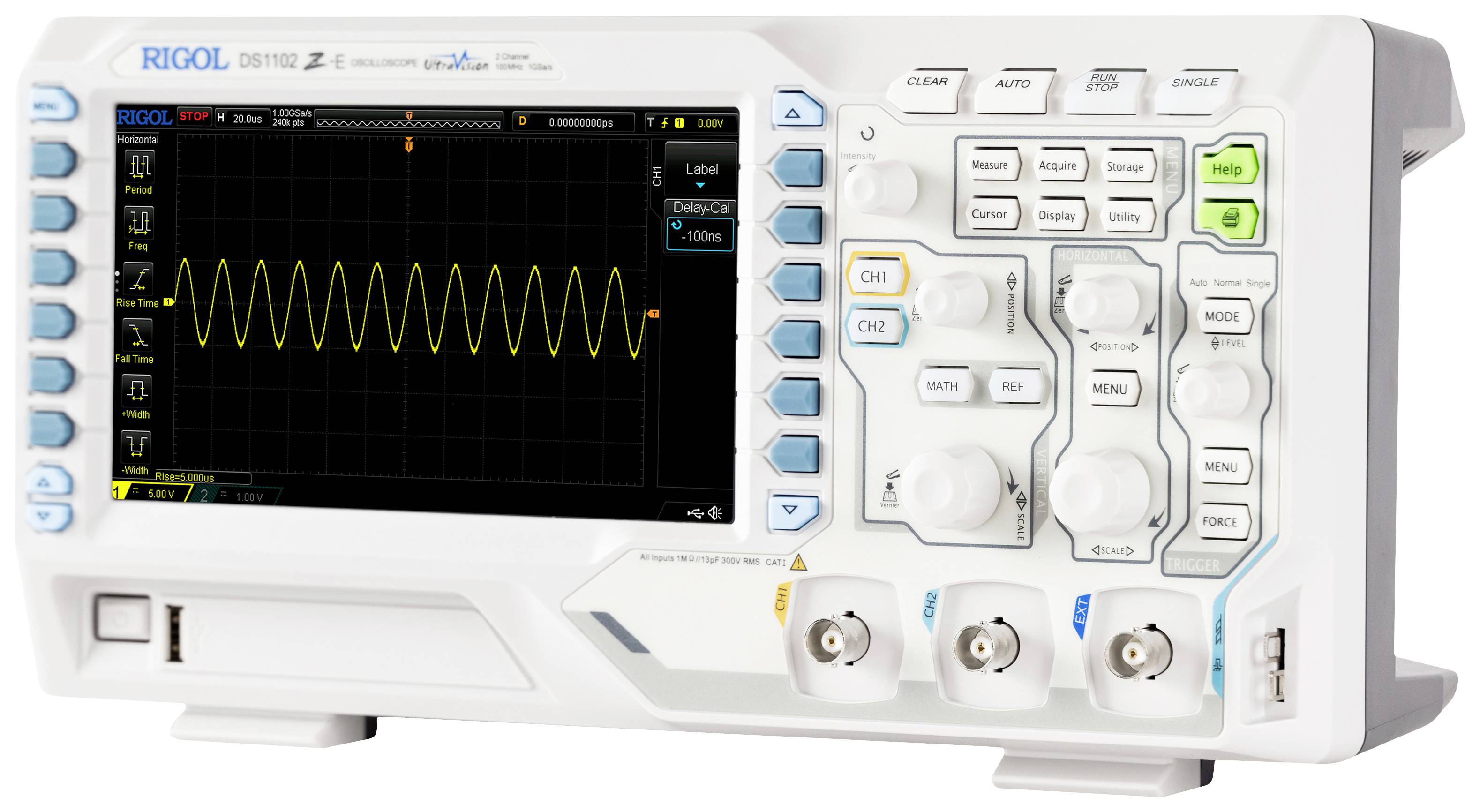

Oscyloskop z cyfrowym wyświetlaczem, prezentujące falową, równomierną krzywą napięcia. Widoczne są różne elementy sterujące i złącza.

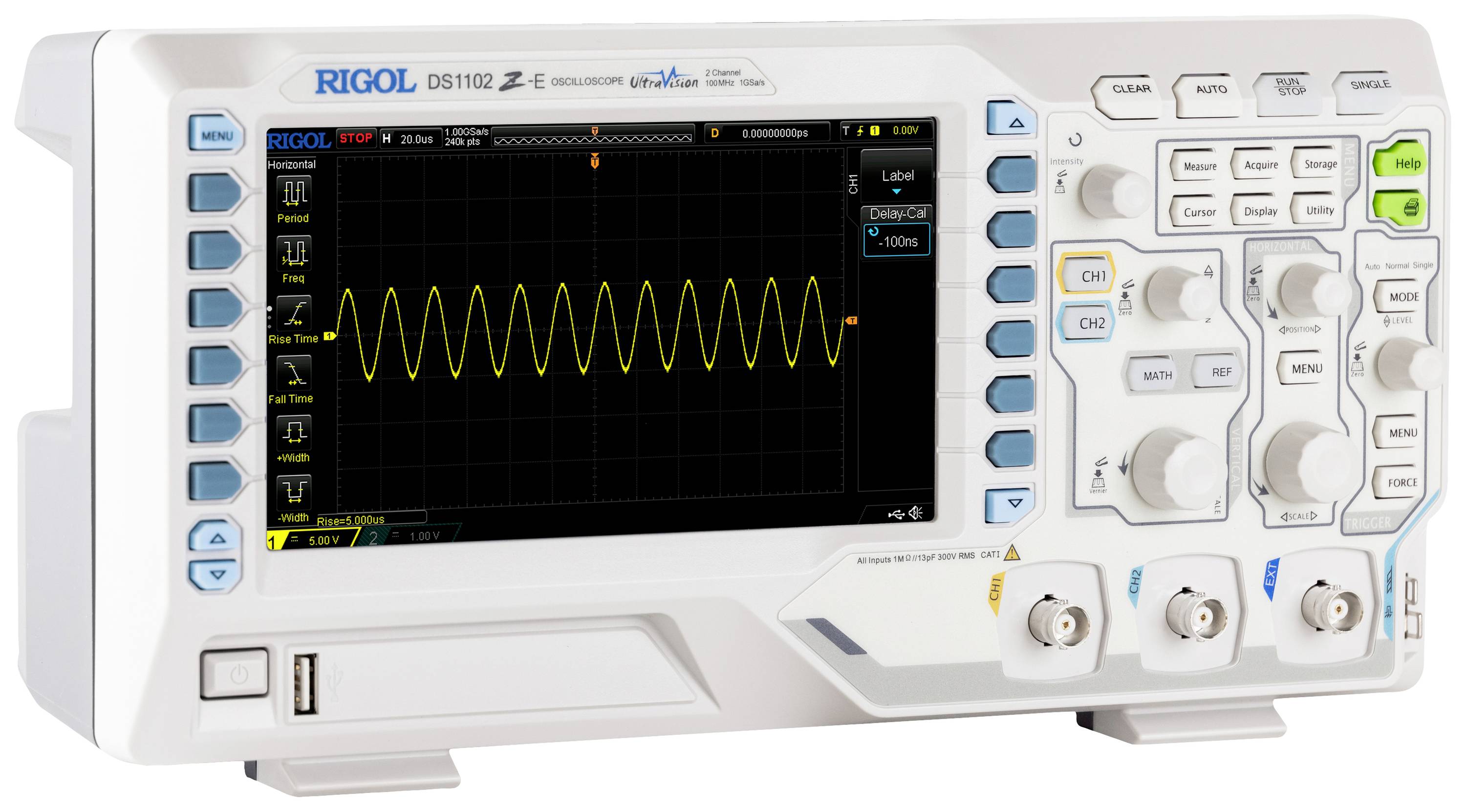

Cyfrowy oscyloskop wyświetla sinusoidę na ekranie. Posiada kilka przycisków funkcyjnych oraz pokręteł do regulacji wyświetlania.

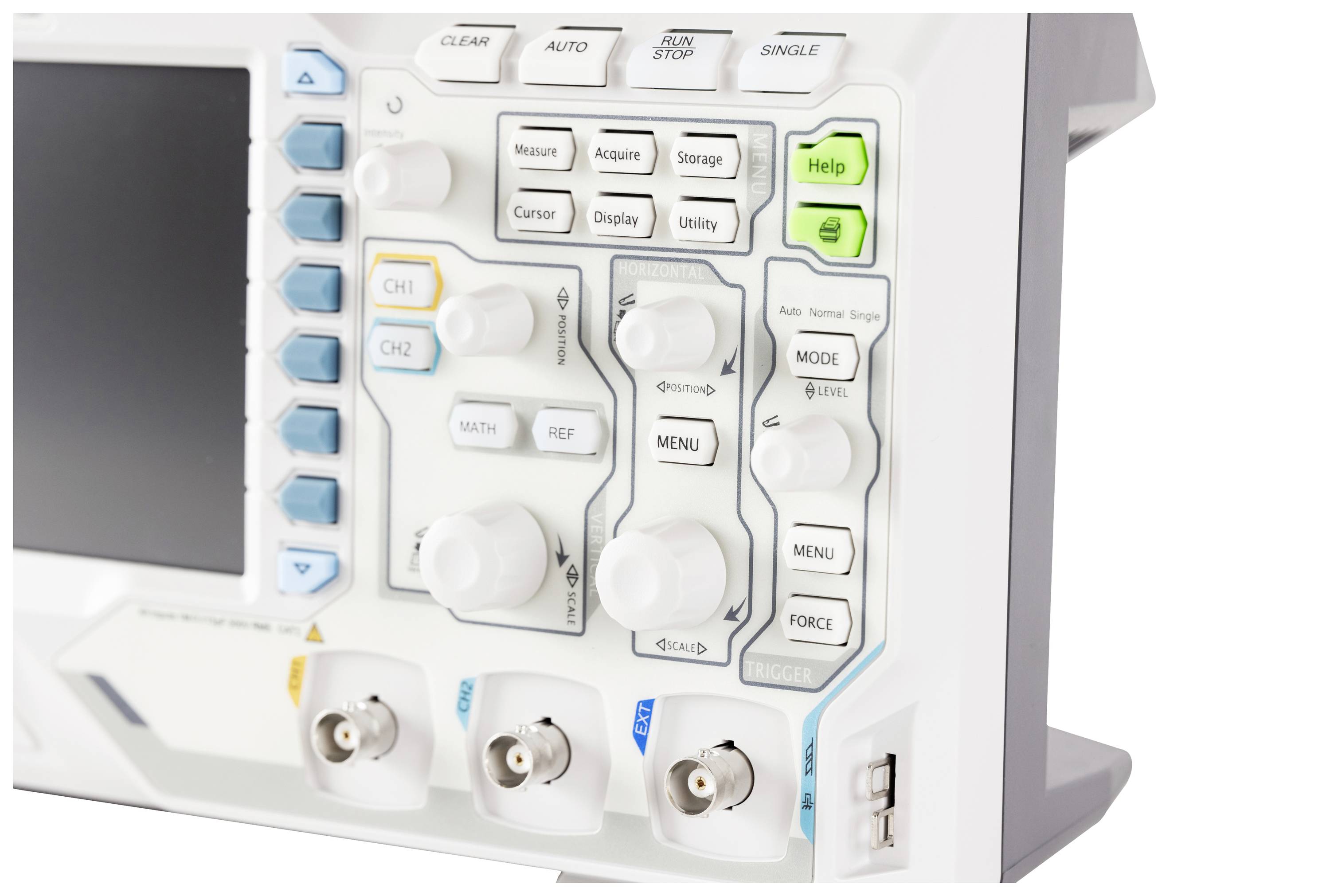

Oscyloskop z wieloma przyciskami i złączami, w tym CH1, CH2 i Menu. Prezentuje elementy sterowania urządzeniem oraz opcje wejściowe.

Router sieciowy z wieloma portami po lewej stronie i szarą kratką wentylacyjną po prawej stronie.

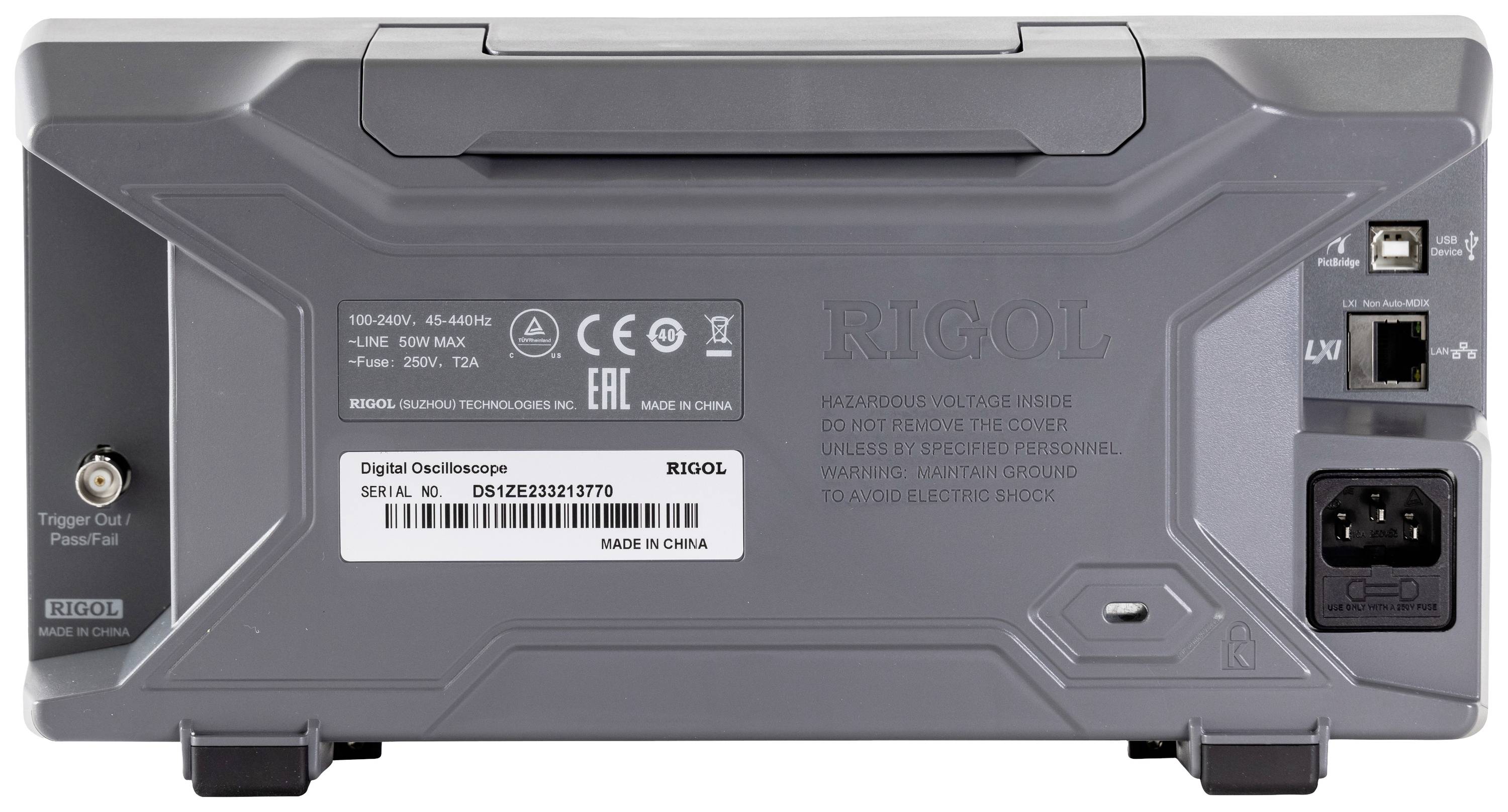

'Tylna strona cyfrowego oscyloskopu z przyłączami, wtyczką sieciową i tabliczką znamionową. Widoczny jest numer seryjny i szczegóły techniczne.'

1/6

Dodatkowe informacje:

Karta katalogowa (PDF)

Dostawa w pt. 11.09

Liczba

Sztuki

Suma (1722,76 zł / Sztuka)

1722,76 zł

2118,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Zgłoś wątpliwości prawne

Cechy produktu

Oscyloskop cyfrowy, 100 MHz ISO

100 MHz
Maksymalna ilość wejść analogowych 2

Dane techniczne

Regulowana jasność prezentacji sygnału

Rodzaj produktu: Oscyloskop cyfrowy

Pasmo przenoszenia: 100 MHz

Częstotliwość próbkowania na kanał: 1 GSa/s

Pomiar: Kolorowy wyświetlacz LCD TFT

Rozdzielczość (technika pomiarowa): 8 Bit

Wielkość ekranu: 17,78 cm

Specyfikacja oscyloskopu: cyfrowy (DSO)

Zakres podstawy czasu: 2 ns - 50 s/DIV

Maksymalna ilość wejść analogowych: 2

: ISO

Kategoria pomiarowa: CAT I

Odchylenie pionowe: 500 uV - 10 V/div

Impedancja wejściowa: 1 MΩ

Połączenie wejściowe: AC, DC, GND

Napięcie wejściowe: 300 V

Zasilanie: 115 V/AC;230 V/AC

Wymiary: (D x S x W) 122.4 x 313.1 x 160.8 mm

Waga: 2.9 kg

Specyfikacja wyświetlacza: 800 x 480 px

Szerokość produktu: 313.1 mm

Wysokość produktu: 160.8 mm

Długość produktu: 122.4 mm

Interfejs komponentów: USB (urządzenie)
USB (host)
LAN
LXI

Głębokość pamięci na kanał: 24 Mpts

Model katalogowy producenta: DS1102Z-E

Do pobrania

Karta katalogowa

Karta katalogowa 2742627 Oscyloskop cyfrowy Rigol DS1102Z-E 100 MHz 1 GSa/s Kalibracja (ISO)

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2742627 Oscyloskop cyfrowy Rigol DS1102Z-E 100 MHz 1 GSa/s Kalibracja (ISO)

Opis

Model DS1102Z-E to 2-kanałowy oscyloskop cyfrowy 100MHz z częstotliwością próbkowania 1GS / s, z wyjątkowymi funkcjami, takimi jak bardzo duża głębokość pamięci wynosząca 14 milionów punktów. Jak również zintegrowane wyzwalacze magistrali szeregowej i dekodowanie SPI, I2C, RS232, 7-calowy kolorowy wyświetlacz dla optymalnego wyświetlania sygnałów pomiarowych. Interfejsy LAN, USB i AUX są standardem, podobnie jak wiele funkcji matematycznych.

Charakterystyka

Szybkość akwizycji fal do 30.000 000 wfms / s.
Do 60 000 klatek sprzętowe nagrywanie i odtwarzanie przebiegów w czasie rzeczywistym
Innowacyjna technologia „Ultra Vision”
Różne funkcje kodowania wyzwalania i magistrali
Różne interfejsy: USB, LAN, AUX
7-calowy kolorowy wyświetlacz WVGA TFT LCD o stopniowanej intensywności
