Oscyloskop cyfrowy Rigol MSO5074 70 MHz 8 GSa/s

Oscyloskop z różnymi kształtami fal na ekranie, kilkoma przyciskami sterującymi oraz kolorowymi złączami w dolnym prawym rogu.

Elektroniczne urządzenie w czarnej obudowie, widok z boku. Po lewej stronie znajduje się kilka pokręteł.

Czarny, pionowy przyrząd elektroniczny z kilkoma pokrętłami po bokach.

Cyfrowy oscyloskop z kolorowym wyświetlaczem prezentuje różne diagramy kształtów fal i wartości pomiarowe. Przyciski sterujące znajdują się po prawej stronie.

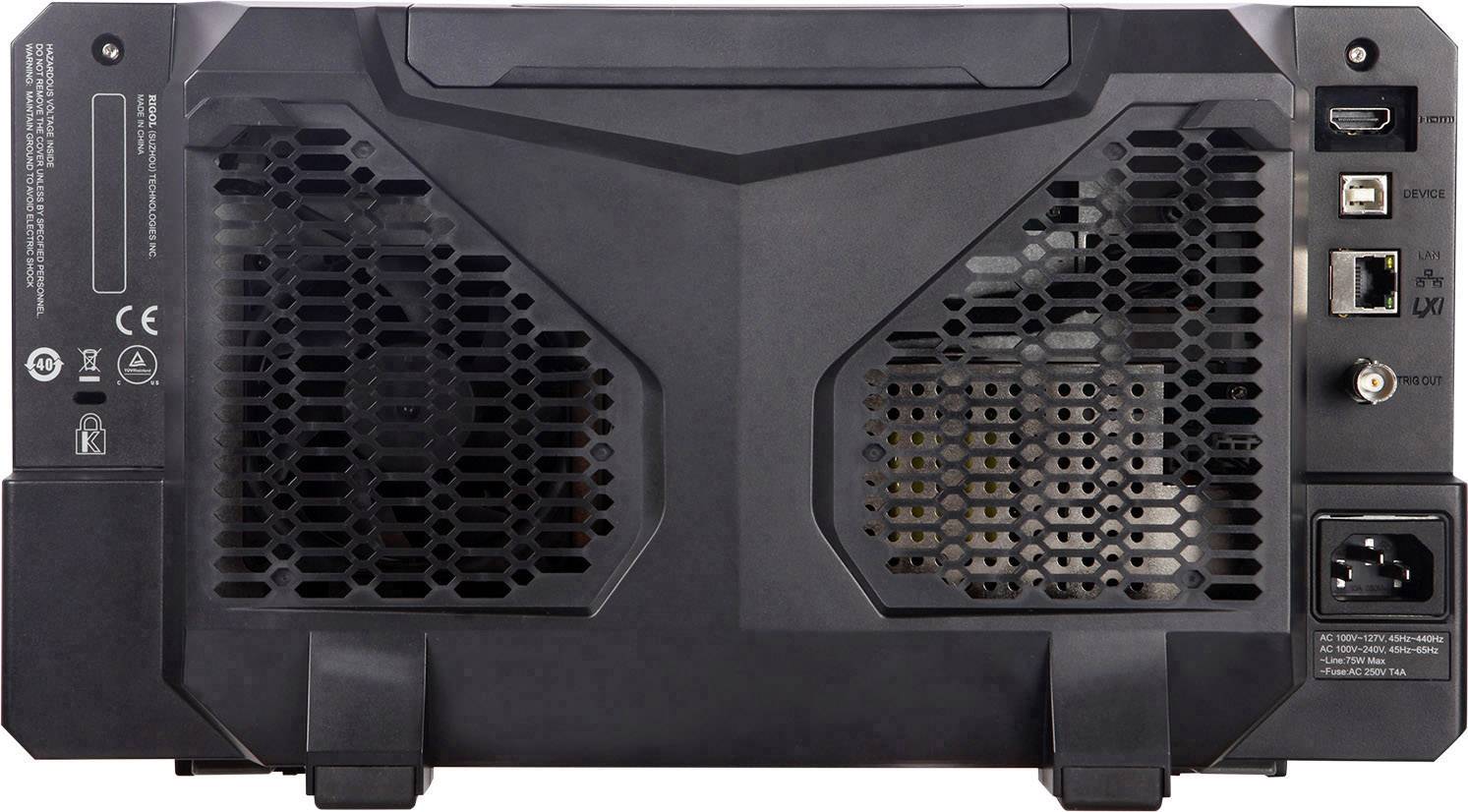

Tylna strona urządzenia z otworami wentylacyjnymi, portami USB, złączem Ethernet oraz gniazdem zasilania. Zaprojektowana z myślą o chłodzeniu i łączności.

1/5

Karta katalogowa (PDF)

Szybka dostawa w pon. 7.09

11 Sztuki

Liczba

Sztuki

Suma (3828,46 zł / Sztuka)

4047,97 zł

-5 %

3828,46 zł

4709,01 zł

z VAT (klient indywidualny)

Bezpłatna dostawa

tylko 455,28 zł

Zgłoś wątpliwości prawne

Cechy produktu

Cyfrowy oscyloskop RIGOL MSO5074

Szerokość pasma 70 MHz
Maksymalna ilość wejść analogowych 4
Częstotliwość próbkowania 1 G próbek/s
Głębokość pamięci 200 Mpts

Dane techniczne

16 wejść cyfrowych (niezbędny moduł PLA2216 - nie wchodzi w zakres dostawy)

Rodzaj produktu: Oscyloskop cyfrowy

Pasmo przenoszenia: 70 MHz

Częstotliwość próbkowania na kanał: 8 GSa/s

Pomiar: Wyświetlacz LCD

Rozdzielczość (technika pomiarowa): 8 Bit

Wielkość ekranu: 9 Zoll (22,86cm)

Maksymalna ilość wejść analogowych: 4

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT I

Odchylenie pionowe: 1 mV/div - 10 V/div

Impedancja wejściowa: 1 MΩ ±1 %

Połączenie wejściowe: AC lub DC

Zasilanie: 100 V - 240 V

Wymiary: (D x S x W) 130 x 367 x 200 mm

Waga: 3.5 kg

Specyfikacja wyświetlacza: 1024 x 600

Szerokość produktu: 367 mm

Wysokość produktu: 200 mm

Długość produktu: 130 mm

Interfejs komponentów: LAN
USB

Głębokość pamięci na kanał: 100 Mpts

Model katalogowy producenta: MSO5074

Do pobrania

Karta katalogowa

Karta katalogowa 1883450 Oscyloskop cyfrowy Rigol MSO5074 70 MHz 8 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1883450 Oscyloskop cyfrowy Rigol MSO5074 70 MHz 8 GSa/s

Deklaracja zgodności

Deklaracja zgodności 1883450 Oscyloskop cyfrowy Rigol MSO5074 70 MHz 8 GSa/s

Opis

Model MSO5074 to 4-kanałowy cyfrowy oscyloskop 70MHz z prędkością próbkowania 8 GS / s / kanał i wyjątkowymi funkcjami, takimi jak: bardzo duża głębokość pamięci do 200 milionów punktów, jak również zintegrowane wyzwalanie magistrali szeregowej i 9-calowy dotykowy wyświetlacz kolorowy, dla optymalnego wyświetlania sygnałów pomiarowych. Sterowanie LAN, USB i HDMI to standard, podobnie jak wiele funkcji matematycznych.

Charakterystyka

Automatyczny pomiar 41 parametrów przebiegu; Funkcja pomiaru sprzętu w pełnej pamięciRóżnorodne wyzwalacze i dekodery dla protokołów szeregowychDo 450 000 ramek ze sprzętowym przetwarzaniem w czasie rzeczywistym i ciągłym rejestrowaniem i odtwarzaniem fal9-calowy (22,86 cm) pojemnościowy ekran wielodotykowy, 256-poziomowy wyświetlacz poziomu intensywnościUnikalna oferta aktualizacji onlineNowatorski i filigranowy wzór przemysłowy, łatwy w użyciuIntegruje 7 niezależnych instrumentów w 1: oscyloskop cyfrowy, analizator logiczny, analizator widma, generator dowolnych przebiegów, woltomierz cyfrowy, licznik częstotliwości, analizator protokołów

Zakres dostawy

Urządzenie podstawowe
Kabel sieciowy
4x próbniki PVP2350 350 MHz
Skrócona instrukcja obsługi
Sterownik
Certyfikat kalibracji

Uwagi

Głębokość pamięci na kanał to całkowita pamięć podzielona przez używane kanały.

Zawiera pakiet opcji MSO5000-BND, ważny do 30.09.2022

HDMI® jest zastrzeżonym znakiem towarowym firmy HDMI Licensing, LLC
