Name: Phoenix Contact 1119201 CABLE-D37F/4XD15F/3,0M/ETHA Kabel Zawartość: 1 szt.
Brand: Phoenix Contact
SKU: 3564690
Availability: SoldOut

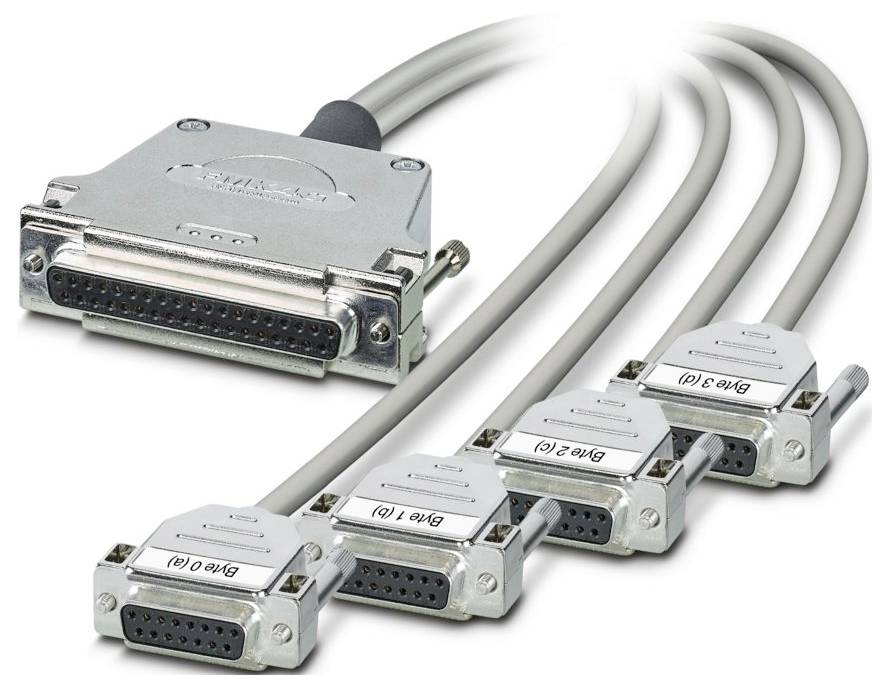

Phoenix Contact 1119201 CABLE-D37F/4XD15F/3,0M/ETHA Kabel Zawartość: 1 szt.-0

Zdjęcie poglądowe

Rodzaj produktu

Kabel połączeniowy

Długość kabla

3 m

Połączenie komponentów

listwa żeńska Pin D-Sub

Łączna ilość styków

Numer katalogowy producenta

1119201

Karta katalogowa (PDF)

Niedostępne

Suma (949,00 zł / Sztuka)

949,00 zł

771,54 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba słupów: 15
Typ połączenia: złącze żeńskie D-SUB
Gwint śruby: UNC 4-40; M2.5
Moment dokręcania: 0,2 Nm
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP00
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Średnica zewnętrzna przewodu 6.10 mm ±0.4 mm
Wymiar korpusu: 2,74 mm
Podłączenie zgodnie z normą: IEC 60807-2; DIN 41652
Obudowa zewnętrzna, materiał: Półsztywny PVC
Materiał przewodnika: cynowane pasma miedziane
Długość przewodu: 3 m
Przekrój przewodu: 10 x 0,14 mm²
Rezystancja linii: ≤ 145 Ω/km (20 °C)
Powłoka zewnętrzna, kolor: szary
Rezystancja izolacji: ≥ 20 MΩ*km (20 °C)
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Styl UL AWM: 2464/1061
Ekranowany: nie
Typ kabla: 10X0,14 [PVC]
Struktura przewodnika linii sygnałowej: 7x 0,16 mm
Linia sygnałowa AWG: 26
Średnica przewodu wraz z izolacją: 1 mm ±0,03 mm
Najmniejszy promień gięcia, przy montażu na stałe: 52 mm
Najmniejszy promień gięcia, montaż elastyczny: 98 mm
Nośność dynamiczna (zginanie): Maksymalna liczba cykli zginania: 5000
Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
Liczba portów: 4
Nominalny tryb pracy 100 % ED
Cykle podłączania:> 200
Połączenie 1: Połączenie 1
Port 2: Port 2
Bez halogenu: nie
Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
Typ przewodu: Okrągły kabel prefabrykowany
Napięcie robocze (AC): ≤ 30 V AC
Napięcie robocze (DC): ≤ 60 V DC
Odpowiedni moduł peryferyjny: 6DL1131-6BL00-0PH1 (blok zacisków H1/M1); 6DL1132-6BL00-0PH1 (blok zacisków H1/M1)
Obsługiwany kontroler: SIEMENS ET 200SP HA: Obsługiwany kontroler: SIEMENS ET 200SP HA
Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
biały: D-SUB 37 X1 (37) = D-SUB15 X5 (10)
brązowy: D-SUB 37 X1 (29) = D-SUB15 X5 (2)
zielony: D-SUB 37 X1 (33) = D-SUB15 X5 (6)
żółty: D-SUB 37 X1 (32) = D-SUB15 X5 (5)
szary: D-SUB 37 X1 (18) = D-SUB15 X5 (9)
niebieski: D-SUB 37 X1 (34) = D-SUB15 X5 (7)
czerwony: D-SUB 37 X1 (30) = D-SUB15 X5 (3)
czarny: D-SUB 37 X1 (28) = D-SUB15 X5 (1)
fioletowy: D-SUB 37 X1 (35) = D-SUB15 X5 (8)
pomarańczowy: D-SUB 37 X1 (31) = D-SUB15 X5 (4)
Konfiguracja okablowania: Kabel rozdzielony na cztery moduły
Prąd (na ścieżkę, 50 °C): ≤ 1 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
Prąd (na ścieżkę, 70 °C): ≤ 0,6 A (w stanie rozwiniętym, patrz obniżanie wartości znamionowych)
10x0,14 [PCW]: 10x0,14 [PCW]
Pasujący blok zaciskowy: 6DL1193-6TP00-0BH1; 6DL1193-6TP00-0DH1; 6DL1193-6TP00-0BM1; 6DL1193-6TP00-0DM1

Rodzaj produktu: Kabel połączeniowy

Długość kabla: 3 m

Połączenie komponentów: listwa żeńska Pin D-Sub

Łączna ilość styków: 10

Numer katalogowy producenta: 1119201

Zawartość: 1 szt.

Materiał: PCW

Ilość styków: 10

Model katalogowy producenta: CABLE-D37F/4XD15F/3,0M/ETHA

Długość produktu: 3 m

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3564690 Phoenix Contact 1119201 CABLE-D37F/4XD15F/3,0M/ETHA Kabel Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564690 Phoenix Contact 1119201 CABLE-D37F/4XD15F/3,0M/ETHA Kabel Zawartość: 1 szt.

Opis

Kabel okrągły wstępnie zmontowany; Kontroler: Siemens SIMATIC® ET 200SP HA; Złącze 1: złącze D-SUB (1 x 37-pinowe); Złącze 2: złącze D-SUB (4 x 15-pinowe); Długość kabla: 3 m

Opis tego produktu został przetłumaczony automatycznie.
