Name: Phoenix Contact 2296524 FLK 20/EZ-DR/ 800KONFEK Kabel Zawartość: 1 szt.
Brand: Phoenix Contact
SKU: 3578900
Availability: SoldOut

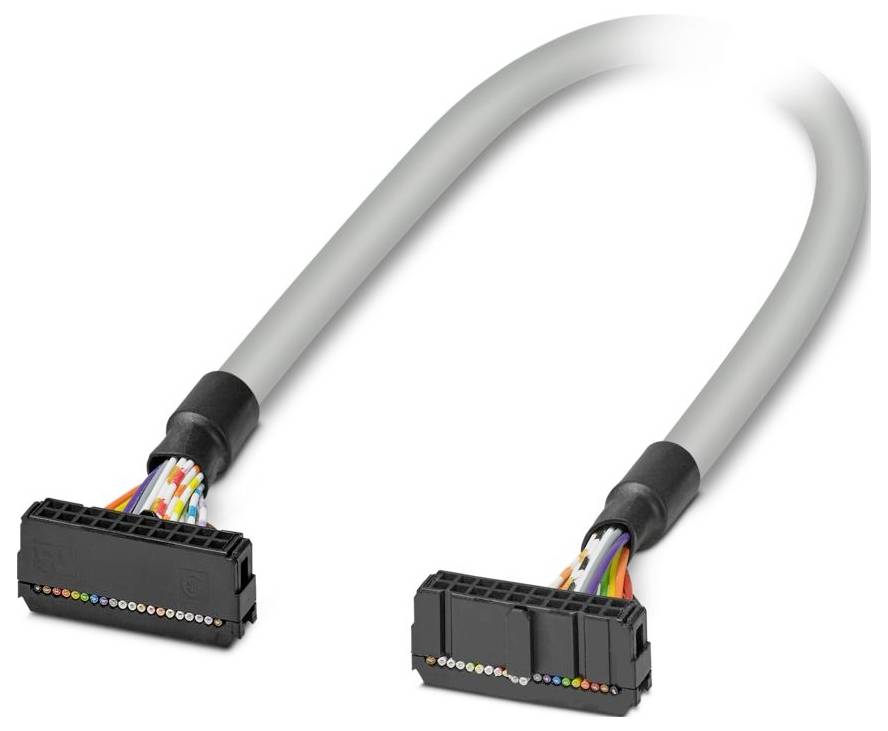

Szary kabel danych z wielokolorowymi przewodami wewnętrznymi i czarnymi złączami na obu końcach, używany do połączeń elektronicznych i komputerowych.

Zdjęcie poglądowe

Rodzaj produktu

Kabel połączeniowy

Długość kabla

8 m

Połączenie komponentów

listwa żeńska IDC-FLK

Łączna ilość styków

Numer katalogowy producenta

2296524

Karta katalogowa (PDF)

Niedostępne

Suma (429,00 zł / Sztuka)

429,00 zł

348,78 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba słupów: 20
Typ połączenia: złącze żeńskie IDC/FLK
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP00
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Średnica zewnętrzna przewodu 7.60 mm ±0.4 mm
Wymiar korpusu: 2.54 mm
Podłączenie zgodnie z normą: IEC 60603-13 (na podstawie)
Obudowa zewnętrzna, materiał: Półsztywny PVC
Materiał przewodnika: cynowane pasma miedziane
Długość przewodu: 8 m
Przekrój przewodu: 20 x 0,14 mm²
Rezystancja linii: ≤ 145 Ω/km (20 °C)
Powłoka zewnętrzna, kolor: szary
Rezystancja izolacji: ≥ 20 MΩ*km (20 °C)
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Styl UL AWM: 2464/1061
Ekranowany: nie
Typ kabla: 20X0,14 [PCW]
Struktura przewodnika linii sygnałowej: 7x 0,16 mm
Linia sygnałowa AWG: 26
Średnica przewodu wraz z izolacją: 1 mm ±0,03 mm
Minimalny promień gięcia przy montażu na stałe: 64 mm
Najmniejszy promień gięcia, możliwość elastycznego montażu: 120 mm
Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 5000 (przy promieniu ≥ 15x średnicy zewnętrznej)
Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
Liczba portów: 1
Nominalny tryb pracy 100 % ED
Cykle podłączania:> 50
Połączenie 1: Połączenie 1
Port 2: Port 2
Bez halogenu: nie
Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
Typ przewodu: Okrągły kabel prefabrykowany
Napięcie robocze (AC): ≤ 30 V AC
Napięcie robocze (DC): ≤ 60 V DC
Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
biały: IDC/FLK20 (10) = IDC/FLK20 (10)
brązowy: IDC/FLK20 (2) = IDC/FLK20 (2)
zielony: IDC/FLK20 (6) = IDC/FLK20 (6)
żółty: IDC/FLK20 (5) = IDC/FLK20 (5)
szary: IDC/FLK20 (9) = IDC/FLK20 (9)
niebieski: IDC/FLK20 (7) = IDC/FLK20 (7)
czerwony: IDC/FLK20 (3) = IDC/FLK20 (3)
czarny: IDC/FLK20 (1) = IDC/FLK20 (1)
fioletowy: IDC/FLK20 (8) = IDC/FLK20 (8)
biało-zielony: IDC/FLK20 (16) = IDC/FLK20 (16)
biało-żółty: IDC/FLK20 (15) = IDC/FLK20 (15)
biało-szary: IDC/FLK20 (19) = IDC/FLK20 (19)
biało-niebieski: IDC/FLK20 (17) = IDC/FLK20 (17)
biało-czerwony: IDC/FLK20 (13) = IDC/FLK20 (13)
biało-czarny: IDC/FLK20 (11) = IDC/FLK20 (11)
brązowo-czarny: IDC/FLK20 (20) = IDC/FLK20 (20)
biało-brązowy: IDC/FLK20 (12) = IDC/FLK20 (12)
pomarańczowy: IDC/FLK20 (4) = IDC/FLK20 (4)
Konstrukcja kabla: Kabel na jeden moduł
Prąd (na ścieżkę, 50 °C): ≤ 1 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
Prąd (na ścieżkę, 70 °C): ≤ 0,6 A (w stanie rozwiniętym, patrz obniżanie wartości znamionowych)
biało-pomarańczowy: IDC/FLK20 (14) = IDC/FLK20 (14)
biało-fioletowy: IDC/FLK20 (18) = IDC/FLK20 (18)
20x0,14 [PCW]: 20x0,14 [PCW]

Rodzaj produktu: Kabel połączeniowy

Długość kabla: 8 m

Połączenie komponentów: listwa żeńska IDC-FLK

Łączna ilość styków: 20

Numer katalogowy producenta: 2296524

Zawartość: 1 szt.

Materiał: PCW

Ilość styków: 20

Model katalogowy producenta: FLK 20/EZ-DR/ 800KONFEK

Długość produktu: 8 m

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3578900 Phoenix Contact 2296524 FLK 20/EZ-DR/ 800KONFEK Kabel Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3578900 Phoenix Contact 2296524 FLK 20/EZ-DR/ 800KONFEK Kabel Zawartość: 1 szt.

Opis

Kabel okrągły wstępnie zmontowany; Złącze 1: złącze żeńskie IDC/FLK (1 x 20-pinowe); Złącze 2: złącze żeńskie IDC/FLK (1 x 20-pinowe); Długość kabla: 8 m

Opis tego produktu został przetłumaczony automatycznie.
