Name: Phoenix Contact 2302324 CABLE-D50SUB/B/S/600/KONFEK/S Kabel Zawartość: 1 szt.
Brand: Phoenix Contact
SKU: 3578922
Availability: SoldOut

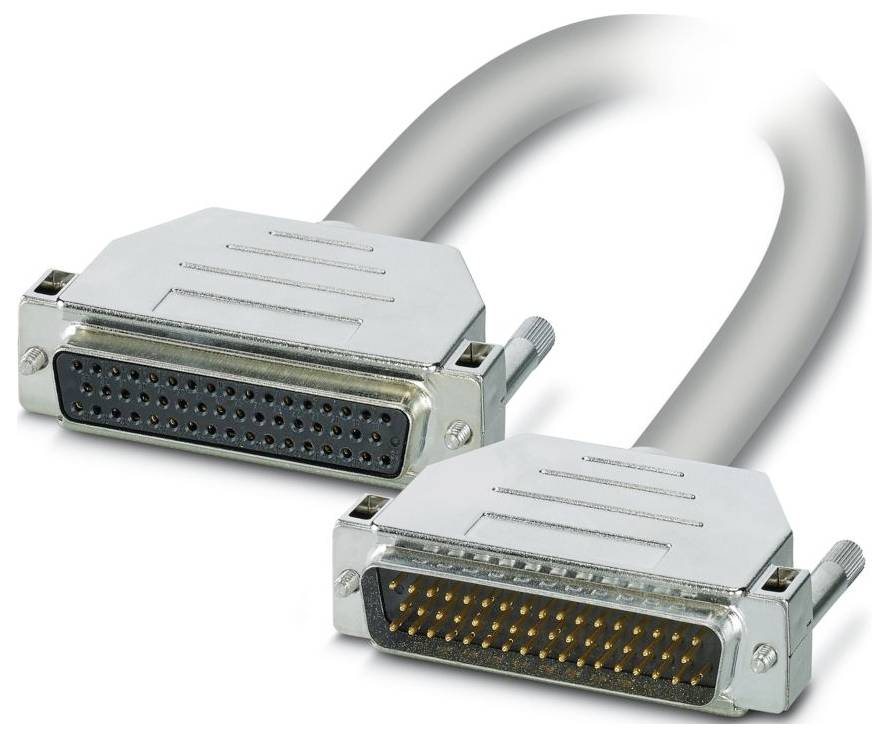

Srebrny kabel z wielostykowym złączem z dwoma końcami, jeden z wtyczką męską a drugi z gniazdem żeńskim, używany do transmisji danych.

Zdjęcie poglądowe

Rodzaj produktu

Kabel połączeniowy

Długość kabla

6 m

Połączenie komponentów

listwa żeńska Pin D-Sub

listwa męska Pin D-Sub

Łączna ilość styków

Numer katalogowy producenta

2302324

Karta katalogowa (PDF)

Niedostępne

Suma (909,00 zł / Sztuka)

909,00 zł

739,02 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba słupów: 50
Typ połączenia: złącze D-SUB
Gwint śruby: UNC 4-40
Moment dokręcania: 0,2 Nm
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Średnica zewnętrzna przewodu 12.40 mm ±0.5 mm
Wymiar korpusu: 2.77 mm
Podłączenie zgodnie z normą: IEC 60807-2; DIN 41652
Obudowa zewnętrzna, materiał: Półsztywny PVC
Materiał przewodnika: gołe pasma miedziane
Długość przewodu: 6 m
Przekrój przewodu: 50 x 0,25 mm²
Rezystancja linii: ≤ 80 Ω/km (przy 20 °C)
Powłoka zewnętrzna, kolor: szary
Rezystancja izolacji: ≥ 20 MΩ*km (przy 20 °C)
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Styl UL AWM: 2464/1061
Ekranowany: tak
Typ kabla: 50X0,25 [PVC]
Budowa żyły kabla sygnałowego: 14 x 0,15 mm
Linia sygnałowa AWG: 24
Średnica przewodu łącznie z izolacją: 1,2 mm ±0,05 mm
Minimalny promień gięcia, montaż stały: 106 mm
Najmniejszy promień gięcia, możliwość elastycznego montażu: 200 mm
Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
Liczba portów: 1
Nominalny tryb pracy 100 % ED
Cykle podłączania:> 200
Połączenie 1: Połączenie 1
Port 2: Port 2
Bez halogenu: nie
Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
Typ przewodu: Okrągły kabel ekranowany, wstępnie zmontowany
Napięcie robocze (AC): ≤ 30 V AC
Napięcie robocze (DC): ≤ 60 V DC
Prąd (na ścieżkę): ≤ 2 A (po rozwinięciu, patrz Obniżanie wartości znamionowych)
Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
biały: D-SUB50 (1) = D-SUB50 (1)
brązowy: D-SUB50 (2) = D-SUB50 (2)
zielony: D-SUB50 (3) = D-SUB50 (3)
żółty: D-SUB50 (4) = D-SUB50 (4)
szary: D-SUB50 (5) = D-SUB50 (5)
różowy: D-SUB50 (6) = D-SUB50 (6)
niebieski: D-SUB50 (7) = D-SUB50 (7)
czerwony: D-SUB50 (8) = D-SUB50 (8)
czarny: D-SUB50 (9) = D-SUB50 (9)
50x0,25 [PCW]: 50x0,25 [PCW]
fioletowy: D-SUB50 (10) = D-SUB50 (10)
szaro-różowy: D-SUB50 (47) = D-SUB50 (47)
czerwono-niebieski: D-SUB50 (12) = D-SUB50 (12)
biało-zielony: D-SUB50 (49) = D-SUB50 (49)
brązowo-zielony: D-SUB50 (14) = D-SUB50 (14)
biało-żółty: D-SUB50 (15) = D-SUB50 (15)
żółto-brązowy: D-SUB50 (16) = D-SUB50 (16)
biało-szary: D-SUB50 (17) = D-SUB50 (17)
szaro-brązowy: D-SUB50 (18) = D-SUB50 (18)
biało-różowy: D-SUB50 (19) = D-SUB50 (19)
różowo-brązowy: D-SUB50 (20) = D-SUB50 (20)
biało-niebieski: D-SUB50 (21) = D-SUB50 (21)
brązowo-niebieski: D-SUB50 (22) = D-SUB50 (22)
biało-czerwony: D-SUB50 (23) = D-SUB50 (23)
brązowo-czerwony: D-SUB50 (24) = D-SUB50 (24)
biało-czarny: D-SUB50 (25) = D-SUB50 (25)
brązowo-czarny: D-SUB50 (26) = D-SUB50 (26)
szaro-zielony: D-SUB50 (27) = D-SUB50 (27)
żółto-szary: D-SUB50 (28) = D-SUB50 (28)
różowo-zielony: D-SUB50 (29) = D-SUB50 (29)
żółto-różowy: D-SUB50 (30) = D-SUB50 (30)
zielono-niebieski: D-SUB50 (31) = D-SUB50 (31)
żółto-niebieski: D-SUB50 (32) = D-SUB50 (32)
zielono-czerwony: D-SUB50 (33) = D-SUB50 (33)
żółto-czerwony: D-SUB50 (34) = D-SUB50 (34)
zielono-czarny: D-SUB50 (35) = D-SUB50 (35)
żółto-czarny: D-SUB50 (36) = D-SUB50 (36)
szaro-niebieski: D-SUB50 (37) = D-SUB50 (37)
różowo-niebieski: D-SUB50 (38) = D-SUB50 (38)
szaro-czerwony: D-SUB50 (39) = D-SUB50 (39)
różowo-czerwony: D-SUB50 (40) = D-SUB50 (40)
szaro-czarny: D-SUB50 (41) = D-SUB50 (41)
różowo-czarny: D-SUB50 (42) = D-SUB50 (42)
niebiesko-czarny: D-SUB50 (43) = D-SUB50 (43)
czerwono-czarny: D-SUB50 (44) = D-SUB50 (44)
biało-brązowy: D-SUB50 (45) = D-SUB50 (45)
żółto-zielony: D-SUB50 (46) = D-SUB50 (46)
niebiesko-czerwony: D-SUB50 (48) = D-SUB50 (48)
zielono-brązowy: D-SUB50 (50) = D-SUB50 (50)

Rodzaj produktu: Kabel połączeniowy

Długość kabla: 6 m

Połączenie komponentów: listwa żeńska Pin D-Sub
listwa męska Pin D-Sub

Łączna ilość styków: 50

Numer katalogowy producenta: 2302324

Zawartość: 1 szt.

Materiał: PCW

Ilość styków: 50

Model katalogowy producenta: CABLE-D50SUB/B/S/600/KONFEK/S

Długość produktu: 6 m

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3578922 Phoenix Contact 2302324 CABLE-D50SUB/B/S/600/KONFEK/S Kabel Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3578922 Phoenix Contact 2302324 CABLE-D50SUB/B/S/600/KONFEK/S Kabel Zawartość: 1 szt.

Opis

Kabel okrągły, ekranowany, wstępnie zmontowany; Złącze 1: złącze żeńskie D-SUB (1 x 50-pinowe); Złącze 2: złącze męskie D-SUB (1 x 50-pinowe); Długość kabla: 6 m

Opis tego produktu został przetłumaczony automatycznie.
