Name: Phoenix Contact 2318156 CABLE-FLK16/OE/0,14/ 2,0M Kabel Zawartość: 1 szt.
Brand: Phoenix Contact
SKU: 3579269
Availability: SoldOut

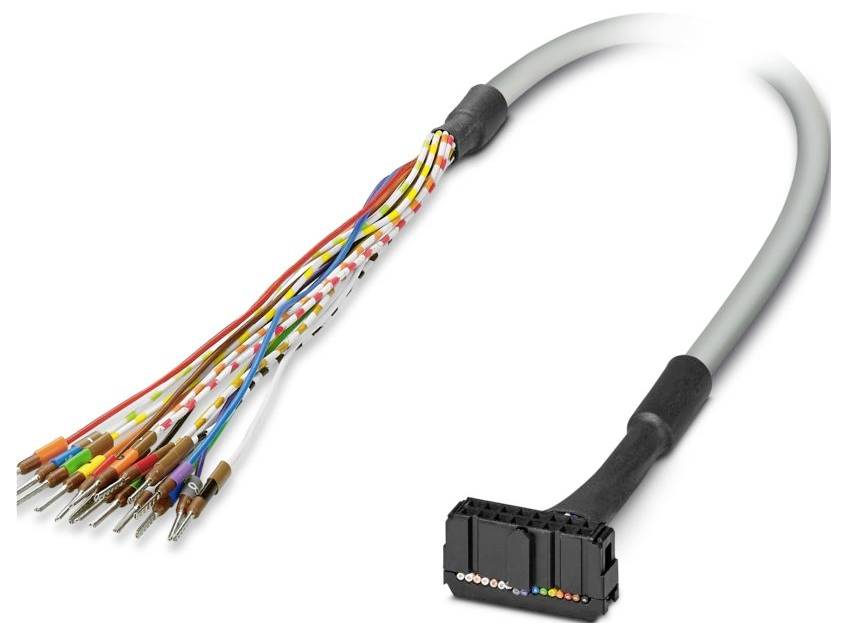

Phoenix Contact 2318156 CABLE-FLK16/OE/0,14/ 2,0M Kabel Zawartość: 1 szt.-0

Zdjęcie poglądowe

Rodzaj produktu

Kabel połączeniowy

Długość kabla

2 m

Połączenie komponentów

listwa żeńska IDC-FLK

Łączna ilość styków

Numer katalogowy producenta

2318156

Karta katalogowa (PDF)

Niedostępne

Suma (179,00 zł / Sztuka)

179,00 zł

145,53 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba słupów: 16
Typ połączenia: złącze żeńskie IDC/FLK
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP00
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Uwaga: Przewody są opisane i wyposażone w tulejki.
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Średnica zewnętrzna przewodu 6.80 mm ±0.4 mm
Wymiar korpusu: 2.54 mm
Podłączenie zgodnie z normą: IEC 60603-13 (na podstawie)
Obudowa zewnętrzna, materiał: Półsztywny PVC
Materiał przewodnika: cynowane pasma miedziane
Długość przewodu: 2 m
Przekrój przewodu: 16 x 0,14 mm²
Rezystancja linii: ≤ 145 Ω/km (20 °C)
Powłoka zewnętrzna, kolor: szary
Rezystancja izolacji: ≥ 20 MΩ*km (20 °C)
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Styl UL AWM: 2464/1061
Ekranowany: nie
Typ kabla: 16X0,14 [PCW]
Struktura przewodnika linii sygnałowej: 7x 0,16 mm
Linia sygnałowa AWG: 26
Średnica przewodu wraz z izolacją: 1 mm ±0,03 mm
Najmniejszy promień gięcia, przy montażu na stałe: 58 mm
Najmniejszy promień gięcia, montaż elastyczny: 108 mm
Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 5000 (przy promieniu ≥ 15x średnicy zewnętrznej)
Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
Liczba portów: 1
Nominalny tryb pracy 100 % ED
Cykle podłączania:> 50
Połączenie 1: Połączenie 1
Port 2: Port 2
Bez halogenu: nie
Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
Typ przewodu: Okrągły kabel prefabrykowany
Napięcie robocze (AC): ≤ 30 V AC
Napięcie robocze (DC): ≤ 60 V DC
Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
biały: IDC/FLK16 (10) = ()
brązowy: IDC/FLK16 (2) = ()
zielony: IDC/FLK16 (6) = ()
żółty: IDC/FLK16 (5) = ()
szary: IDC/FLK16 (9) = ()
niebieski: IDC/FLK16 (7) = ()
czerwony: IDC/FLK16 (3) = ()
czarny: IDC/FLK16 (1) = ()
Długość zdjęcia izolacji (osłona): ≈ 150 mm
fioletowy: IDC/FLK16 (8) = ()
biało-zielony: IDC/FLK16 (16) = ()
biało-żółty: IDC/FLK16 (15) = ()
biało-czerwony: IDC/FLK16 (13) = ()
biało-czarny: IDC/FLK16 (11) = ()
biało-brązowy: IDC/FLK16 (12) = ()
pomarańczowy: IDC/FLK16 (4) = ()
Konstrukcja kabla: Kabel na jeden moduł
Prąd (na ścieżkę, 50 °C): ≤ 1 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
Prąd (na ścieżkę, 70 °C): ≤ 0,6 A (w stanie rozwiniętym, patrz Obniżanie wartości znamionowych)
biało-pomarańczowy: IDC/FLK16 (14) = ()
16X0,14 [PCW]: 16X0,14 [PCW]

Rodzaj produktu: Kabel połączeniowy

Długość kabla: 2 m

Połączenie komponentów: listwa żeńska IDC-FLK

Łączna ilość styków: 16

Numer katalogowy producenta: 2318156

Zawartość: 1 szt.

Materiał: PCW

Ilość styków: 16

Model katalogowy producenta: CABLE-FLK16/OE/0,14/ 2,0M

Długość produktu: 2 m

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579269 Phoenix Contact 2318156 CABLE-FLK16/OE/0,14/ 2,0M Kabel Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579269 Phoenix Contact 2318156 CABLE-FLK16/OE/0,14/ 2,0M Kabel Zawartość: 1 szt.

Opis

Kabel okrągły wstępnie zmontowany; Złącze 1: pojedyncze przewody (16-pinowe) (przewody są opisane i wyposażone w tulejki); Złącze 2: złącze IDC/FLK (1 x 16-pinowe); Długość kabla: 2 m
