Name: Phoenix Contact 2906214 CABLE-D-25SUB/F/OE/0,25/S/10M Kabel Zawartość: 1 szt.
Brand: Phoenix Contact
SKU: 3579940
Availability: SoldOut

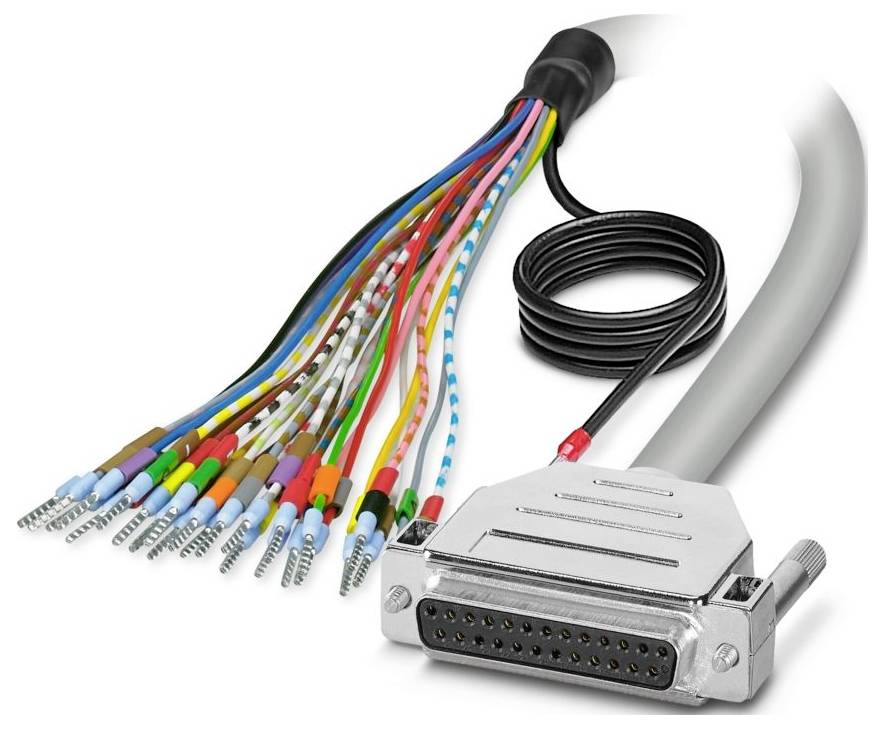

Szary kabel wieloprzewodowy z metalowym złączem zawierający liczne kolorowe przewody odsłonięte na jednym końcu, używany do połączeń elektronicznych.

Zdjęcie poglądowe

Rodzaj produktu

Kabel połączeniowy

Długość kabla

10 m

Połączenie komponentów

listwa żeńska Pin D-Sub

Łączna ilość styków

Numer katalogowy producenta

2906214

Karta katalogowa (PDF)

Niedostępne

Suma (749,00 zł / Sztuka)

749,00 zł

608,94 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba biegunów 25
Typ połączenia: złącze żeńskie D-SUB
Gwint śruby: UNC 4-40
Moment dokręcania: 0,2 Nm
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Uwaga: Przewody są opisane i wyposażone w tulejki. Ekranowanie plecione jest prowadzone do oddzielnego końca kabla.
Instrukcja obsługi: Aby zapewnić prawidłowe użytkowanie, należy przestrzegać specyfikacji podanych w wytycznych dotyczących instalacji (patrz Pliki do pobrania). W przypadku stosowania produktów innych firm w aplikacjach lub w połączeniu z produktami innych firm należy przestrzegać specyfikacji, instrukcji bezpieczeństwa i ostrzeżeń danego producenta zewnętrznego.
Średnica zewnętrzna przewodu 9.80 mm ±0.5 mm
Wymiar korpusu: 2.77 mm
Podłączenie zgodnie z normą: IEC 60807-2; DIN 41652
Obudowa zewnętrzna, materiał: Półsztywny PVC
Materiał przewodnika: gołe pasma miedziane
Długość przewodu: 10 m
Przekrój przewodu: 25 x 0,25 mm²
Rezystancja linii: ≤ 80 Ω/km (przy 20 °C)
Powłoka zewnętrzna, kolor: szary
Rezystancja izolacji: ≥ 20 MΩ*km (przy 20 °C)
Stopień ochrony (miejsce instalacji): ≥ IP54 (miejsce instalacji)
Styl UL AWM: 2464/1061
Ekranowany: tak
Typ kabla: 25X0,25 [PCW]
Budowa żyły kabla sygnałowego: 14 x 0,15 mm
Linia sygnałowa AWG: 24
Średnica przewodu łącznie z izolacją: 1,2 mm ±0,05 mm
Minimalny promień gięcia przy montażu na stałe: 82 mm
Najmniejszy promień gięcia, montaż elastyczny: 155 mm
Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 5000 (przy promieniu ≥ 15x średnicy zewnętrznej)
Ognioodporność: IEC 60332-1-2 (rura); VDE 0842, część 332-1-2 (rura); IEC 60332-3-22 (rura); UL VW-1; CSA FT-1
Odporność na olej: przed sporadycznymi zachlapaniami (rurociąg)
Liczba portów: 1
Nominalny tryb pracy 100 % ED
Cykle podłączania:> 200
Połączenie 1: Połączenie 1
Port 2: Port 2
Bez halogenu: nie
Temperatura otoczenia (praca) (instalacja stacjonarna): -40 °C ... 70 °C (instalacja stała)
Temperatura otoczenia (praca) (elastyczna instalacja): -10 °C ... 70 °C (elastyczna instalacja)
Typ przewodu: Okrągły kabel ekranowany, wstępnie zmontowany
Napięcie robocze (AC): ≤ 30 V AC
Napięcie robocze (DC): ≤ 60 V DC
Prąd (na ścieżkę): ≤ 2 A (po rozwinięciu, patrz Obniżanie wartości znamionowych)
Kod kolorów: Pojedynczy przewód: Kod kolorów: Pojedynczy przewód
biały: D-SUB25 (1) = ()
brązowy: D-SUB25 (2) = ()
zielony: D-SUB25 (3) = ()
żółty: D-SUB25 (4) = ()
szary: D-SUB25 (5) = ()
różowy: D-SUB25 (6) = ()
niebieski: D-SUB25 (7) = ()
czerwony: D-SUB25 (8) = ()
czarny: D-SUB25 (9) = ()
Długość zdjęcia izolacji (osłona): ≈ 150 mm
fioletowy: D-SUB25 (10) = ()
szaro-różowy: D-SUB25 (11) = ()
czerwono-niebieski: D-SUB25 (12) = ()
biało-zielony: D-SUB25 (13) = ()
brązowo-zielony: D-SUB25 (14) = ()
biało-żółty: D-SUB25 (15) = ()
żółto-brązowy: D-SUB25 (16) = ()
biało-szary: D-SUB25 (17) = ()
szaro-brązowy: D-SUB25 (18) = ()
biało-różowy: D-SUB25 (19) = ()
różowo-brązowy: D-SUB25 (20) = ()
biało-niebieski: D-SUB25 (21) = ()
brązowo-niebieski: D-SUB25 (22) = ()
biało-czerwony: D-SUB25 (23) = ()
brązowo-czerwony: D-SUB25 (24) = ()
biało-czarny: D-SUB25 (25) = ()
25x0,25 [PCW]: 25x0,25 [PCW]

Rodzaj produktu: Kabel połączeniowy

Długość kabla: 10 m

Połączenie komponentów: listwa żeńska Pin D-Sub

Łączna ilość styków: 25

Numer katalogowy producenta: 2906214

Zawartość: 1 szt.

Materiał: PCW

Ilość styków: 25

Model katalogowy producenta: CABLE-D-25SUB/F/OE/0,25/S/10M

Długość produktu: 10 m

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579940 Phoenix Contact 2906214 CABLE-D-25SUB/F/OE/0,25/S/10M Kabel Zawartość: 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579940 Phoenix Contact 2906214 CABLE-D-25SUB/F/OE/0,25/S/10M Kabel Zawartość: 1 szt.

Opis

Kabel okrągły, ekranowany, wstępnie zmontowany; Połączenie 1: pojedyncze przewody (25-pinowe) (Przewody są opisane i wyposażone w tulejki. Oplot ekranujący jest poprowadzony do osobnego końca kabla. Złącze 2: żeńskie złącze D-SUB (1 x 25-pinowe); Długość kabla: 10 m

Opis tego produktu został przetłumaczony automatycznie.
