Name: Analizator sieci PCE Instruments PCE-PA 8300-1-ICA PCE-PA 8300-1-ICA z funkcją rejestratora, zaw. cegi , Pomiary zużycia
Brand: PCE Instruments
SKU: 3812651
Availability: BackOrder

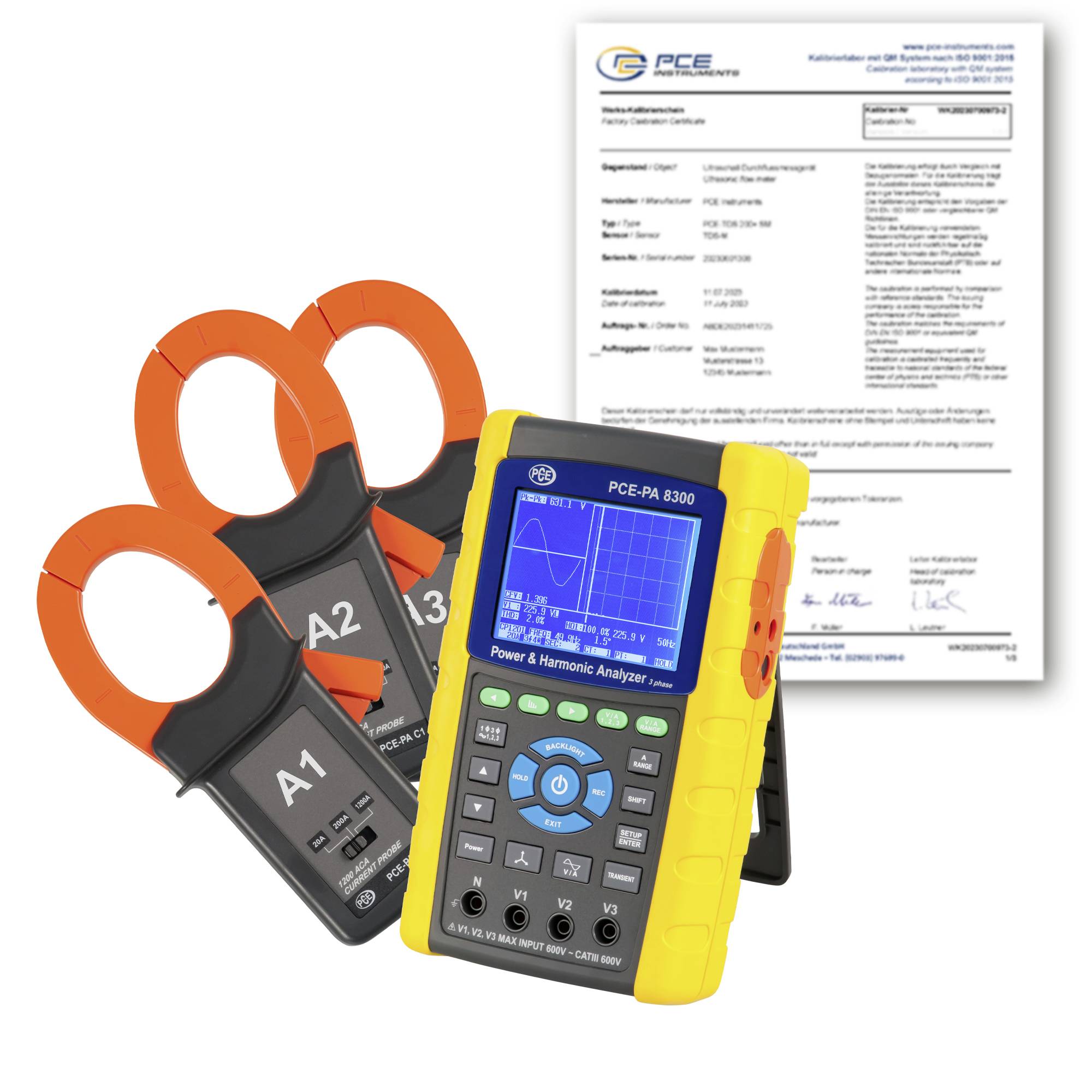

Analizator mocy i harmonicznych z trzema czujnikami zaciskowymi przed dokumentem świadectwa kalibracji.

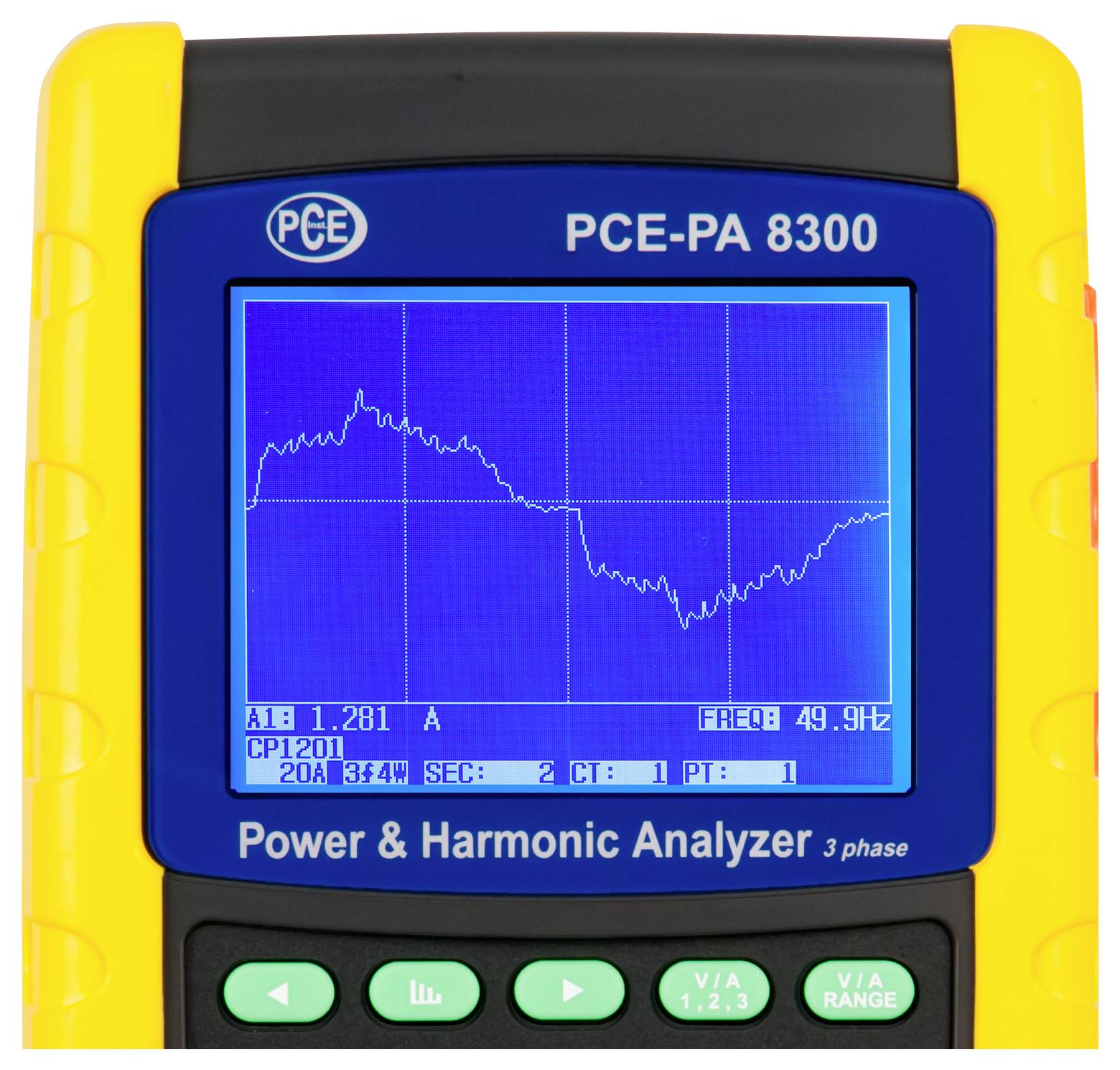

Przenośny analizator mocy i harmonicznych PCE-PA 8300 pokazujący niebieski ekran z falującą przebiegiem i wskazaniem częstotliwości 49,9 Hz.

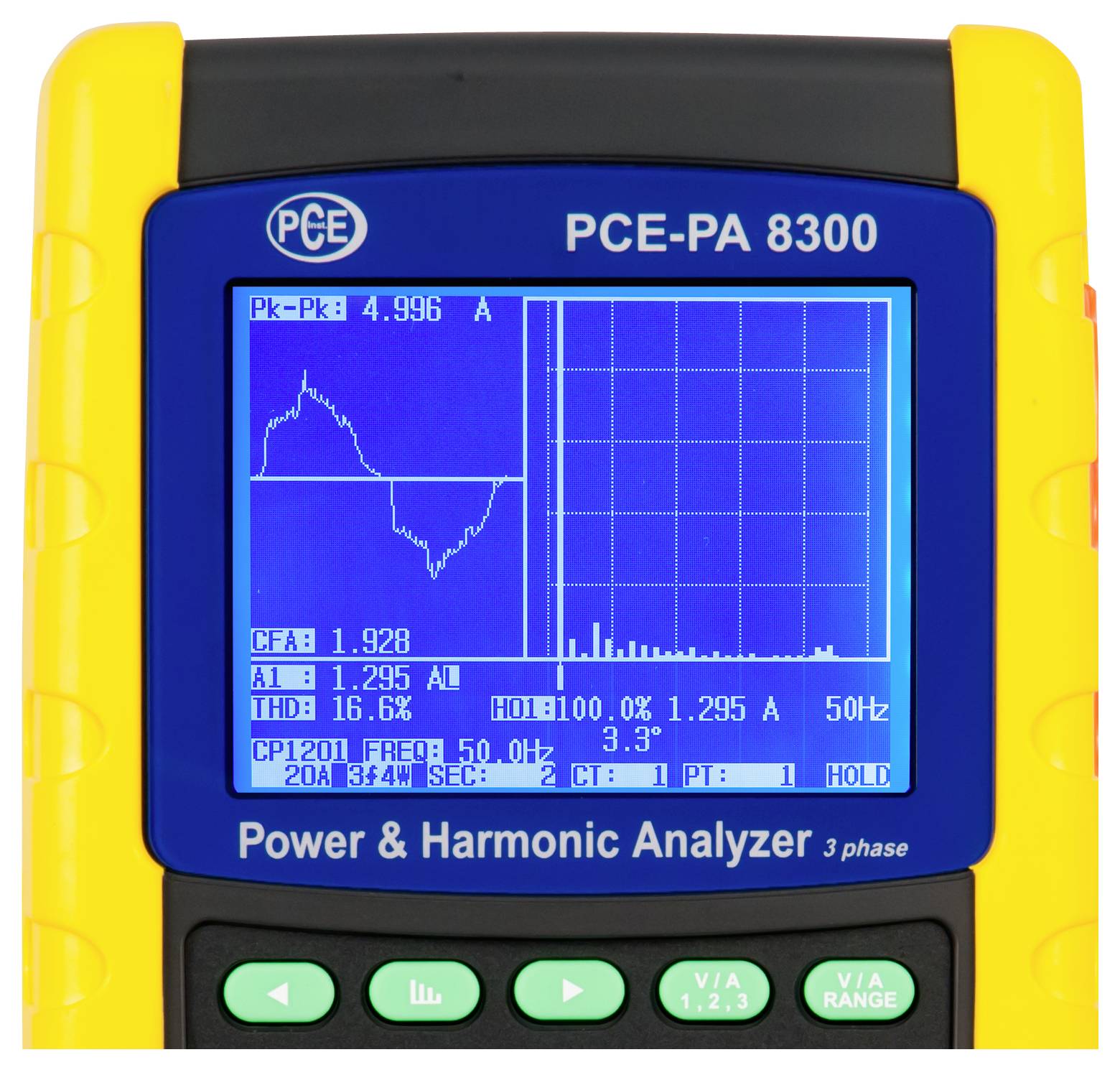

Przenośny analizator mocy i harmonicznych PCE-PA 8300 wyświetlający odczyty przebiegu i widma na niebieskim wyświetlaczu.

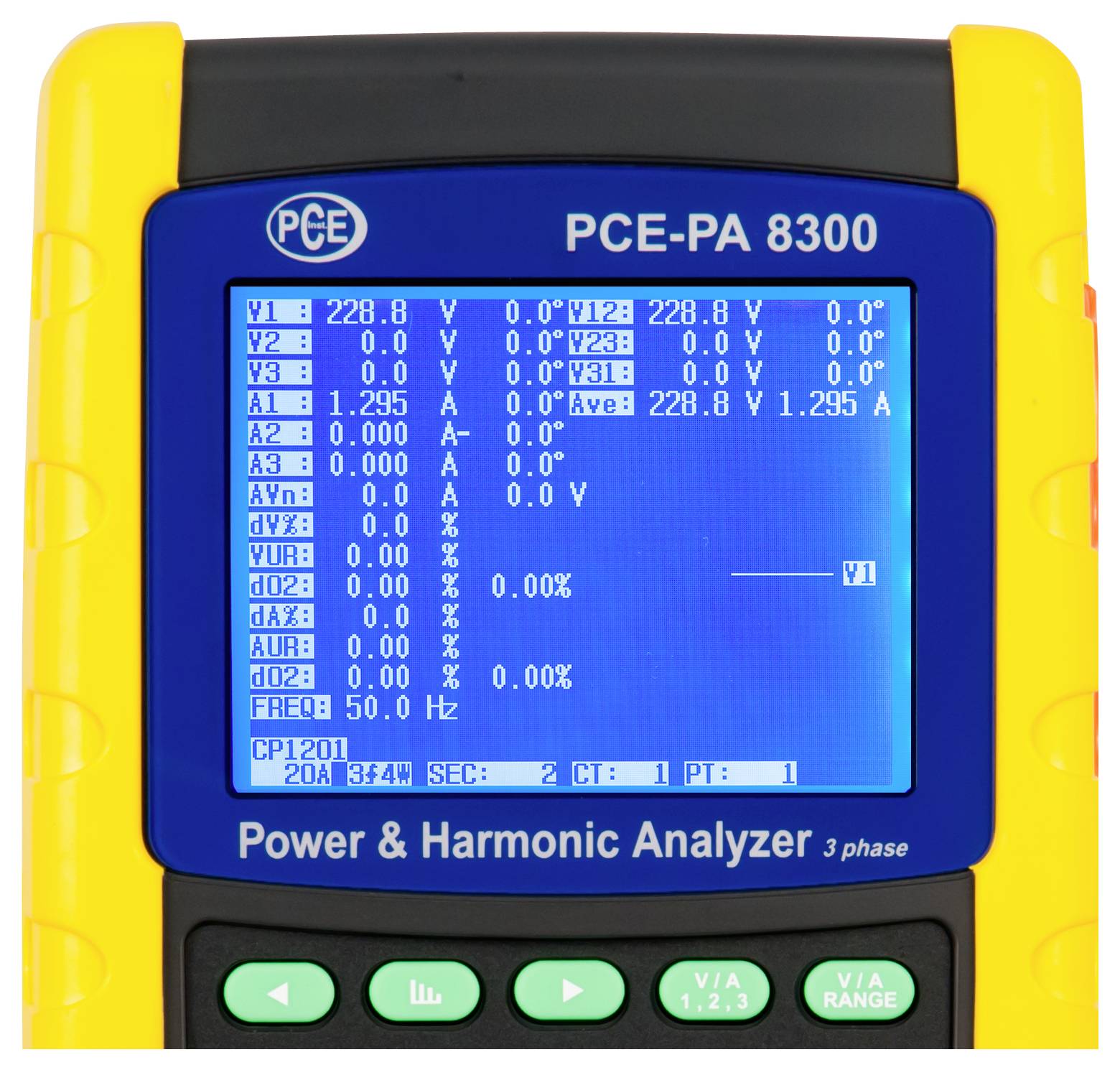

Analizator mocy trójfazowej i harmonicznych PCE-PA 8300 wyświetlający odczyty napięcia, prądu i częstotliwości na ekranie.

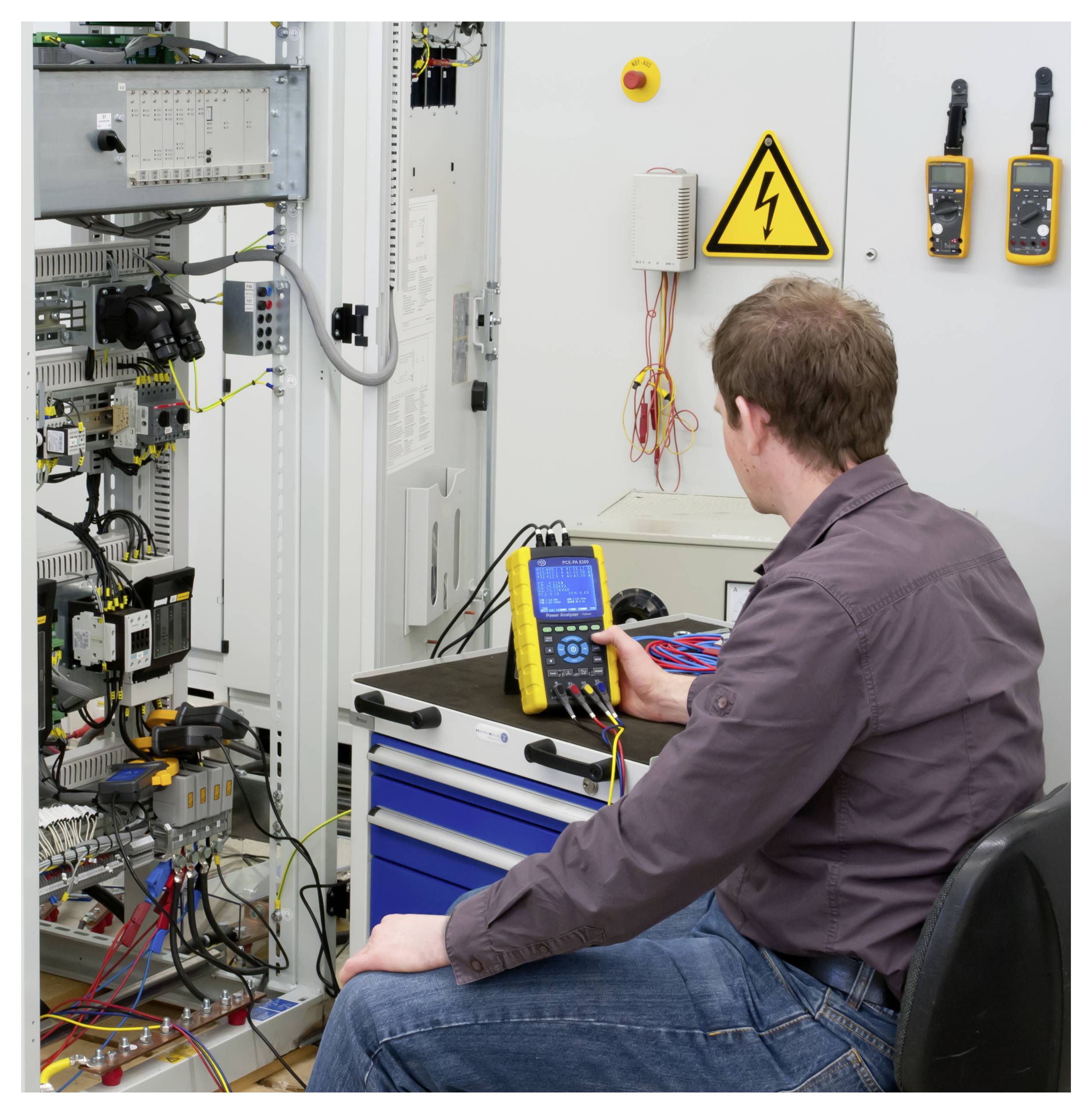

Technik testujący okablowanie panelu sterownika elektrycznego za pomocą przenośnego miernika w warsztacie, w pobliżu znaku ostrzegawczego wysokiego napięcia.

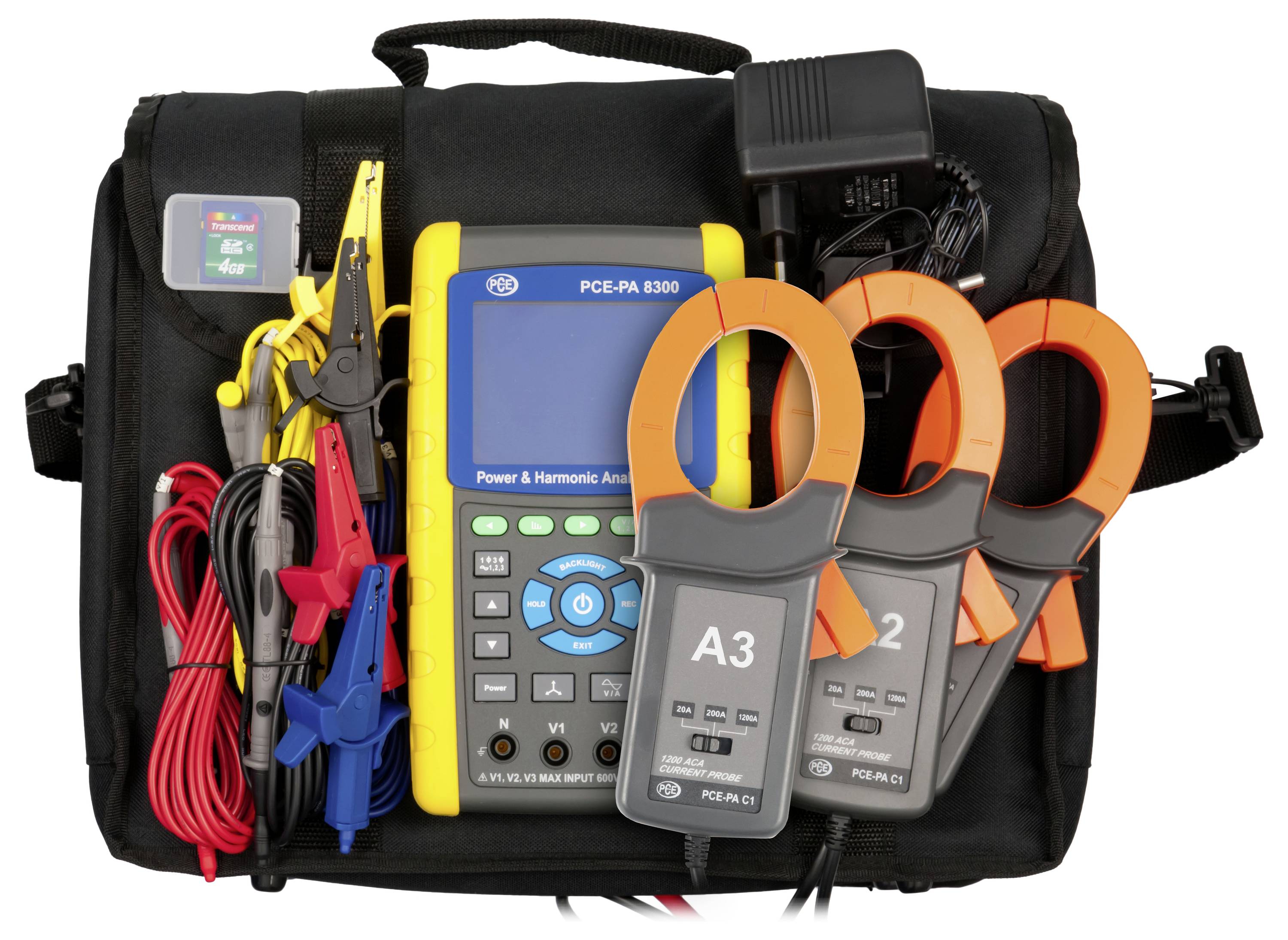

Przenośny zestaw analizatora mocy w czarnym walizce transportowej, zawierający przewody testowe, zaciski, żółty miernik ręczny oraz trzy czujniki prądowe oznaczone jako A3, 2 i 3.

1/6

Dodatkowe informacje:

Karta katalogowa (PDF)

Dostawa w śr. 16.12.2026

Liczba

Sztuki

Suma (18 299,00 zł / Sztuka)

20 735,00 zł

-12 %

18 299,00 zł

14 877,24 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 1599,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Miernik mocy PCE Instruments PCE-PA 8300-1-ICA

Analizator zakłóceń zasilania i sieci 3-fazowej
Pomiar do 1200 A AC
Analiza harmoniczna i harmoniczna
Pomiar mocy pozornej, czynnej, biernej
Pomiar współczynnika mocy
Można podłączyć cęgi prądowe różnych producentów
Karta pamięci SD
Regulowany interwał zapisu danych
Możliwość pomiaru do 600 V AC
Pomiar kąta fazowego / częstotliwości
Wyświetlacz graficzny z reprezentacją harmoniczną
Wytrzymała obudowa
Automatyczny wybór zakresu pomiarowego (AC V)
w tym certyfikat kalibracji ISO

Dane techniczne

Napięcie zmienne AC
Zakres pomiarowy 10... 600 V
Dokładność ±(0,5 % + +0,5 V)
Przeciążenie 720 V RMS
Prąd zmienny (AC)
Zakres pomiarowy 0,2... 10 A
Rozdzielczość 0,001 A
Dokładność ±(0,5% +0,1A)
Przeciążenie 1300 A z cęgami prądowymi
Zakres częstotliwości: 40... 1000 Hz
Prąd zmienny (AC)
Zakres pomiarowy 10... 20 A
Rozdzielczość 0,01 A.
Dokładność ±(0,5% +0,1A)
Zakres częstotliwości: 40... 1000 Hz
Prąd zmienny (AC)
Zakres pomiarowy 0,2... 100 A
Najmniejsza podziałka 0,01 mA
Dokładność ±(0,5% +0,5A)
Zakres częstotliwości: 40... 1000 Hz
Prąd zmienny (AC)
Zakres pomiarowy 100... 200 A
Rozdzielczość 0,1 A
Dokładność ±(0,5% +0,5A)
Zakres częstotliwości: 40... 1000 Hz
Prąd zmienny (AC)
Zakres pomiarowy 0,2... 1000 A
Rozdzielczość 0,1 mA
Dokładność ±(0,5% +5 A)
Zakres częstotliwości: 40... 1000 Hz
Prąd zmienny (AC)
Zakres pomiarowy 1000... 1200 A
Uchwała 1 A
Dokładność ±(0,5% +5 A)
Zakres częstotliwości: 40... 1000 Hz
Moc czynna
Zakres pomiarowy: 0 ... 9,999 kW
Rozdzielczość 0,001 W
Dokładność ±(1% +0,008 kW)
Moc czynna
Zakres pomiaru. 10 kW
Zakres pomiarowy. 99,99 kW
Rozdzielczość 0,01 kVAR
Dokładność ±(1% +0,08 kW) W
Moc czynna
Zakres pomiarowy 100... 999,9 kW
Rozdzielczość 0,1 kW
Dokładność ±(1% +0,8 kW)
Moc czynna
Zakres pomiarowy 1 ... 9,999 MW
Rozdzielczość 0,001 MW
Dokładność ±(1% +0,008 MW)
Moc bierna
Zakres pomiarowy: 0 ... 9999 kVAR
Rozdzielczość 0,001 kVAR
Dokładność ±(1% +0,008 kVAR)
Moc bierna
Zakres pomiarowy 10... 99,99 kVAR
Rozdzielczość 0,01 kVAR
Dokładność ±(1% +0,08 kVAR)
Moc bierna
Zakres pomiarowy 100... 999,9 kVAR
Rozdzielczość 0,1 kVAR
Dokładność ±(1% +0,8 kVAR)
Moc bierna
Zakres pomiarowy 1 ... 9999 MVAR
Rozdzielczość 0,001 MVAR
Dokładność ±(1% +0,008 MVAR),
Kąt fazowy
Zakres pomiarowy -180 ... +180 °
Rozdzielczość 0,1°
Dokładność ± 1°
Moc pozorna
Zakres pomiarowy: 0 ... 9999 kVA
Rozdzielczość 0,001 kVA
Dokładność ±(1% +0,008 kVA)
Moc pozorna
Zakres pomiarowy 10... 99,99 kVA
Rozdzielczość 0,01 kW
Dokładność ±(1% +0,08 kVA),
Moc pozorna
Zakres pomiarowy 100... 999,9 kVA
Rozdzielczość 0,1 kVA
Dokładność ±(1% +0,8 kVA)
Moc pozorna
Zakres pomiarowy 1 ... 9999 MVA
Rozdzielczość 0,001 MVA
Dokładność ±(1% +0,008 MVA)
Współczynnik mocy
Zakres pomiarowy: 0 ... 1
Podziałka: 0,01
Dokładność: ± 0,04
Energia czynna
Zakres pomiarowy: 0 ... 9999 kWh
Rozdzielczość 0,001 kVAh
Dokładność ±(2% +0,008 kWh)
Energia czynna
Zakres pomiarowy 10... 99,99 kWh
Rozdzielczość: 0,01 kWh
Dokładność ±(2% +0,08 kWh)
Energia czynna
Zakres pomiarowy 100... 999,9 kWh
Rozdzielczość 0,1 kWh
Dokładność ±(2% +0,8 kWh)
Energia czynna
Zakres pomiarowy 1 ... 9,999 MWh
Rozdzielczość 0,001 MWh
Dokładność ±(2% +0,008 MWh)
Energia pozorna
Zakres pomiarowy: 0 ... 9999 kVAh
Rozdzielczość 0,001 kVAh
Dokładność ±(2% +0,008 kVAh)
Energia pozorna
Zakres pomiarowy 10... 99,99 kVAh
Rozdzielczość 0,01 kVAh
Dokładność ±(2% +0,08 kVAh)
Energia pozorna
Zakres pomiarowy 100... 999,9 kVAh
Rozdzielczość 0,1 kVAh
Dokładność ±(2% +0,8 kVAh)
Energia pozorna
Zakres pomiarowy 1 ... 9999 MVAH
Rozdzielczość 0,001 MVAH
Dokładność ±(2% +0,008 MVAh)
Energia bierna
Zakres pomiarowy: 0 ... 9999 kvarh
Rozdzielczość 0,001 kvarh
Dokładność ±(2% +0,008 kVARh)
Energia bierna
Zakres pomiarowy 10... 99,99 kvarh
Rozdzielczość 0,01 kvarh
Dokładność ±(2% +0,08 kVARh)
Energia bierna
Zakres pomiarowy 100... 999,9 kvarh
Rozdzielczość 0,1 kvarh
Dokładność ±(2% +0,8 kVARh)
Energia bierna
Zakres pomiarowy 1 ... 9999 MVARh
Rozdzielczość 0,001 MVARh
Dokładność ±(2% +0,008 MVARh)
Częstotliwość
Zakres pomiarowy 45... 65 Hz
Rozdzielczość: 0,1 Hz
Dokładność ± 0,1 Hz
Pomiar harmonicznych (harmoniczne)
Zakres pomiarowy 1 ... 50 liczba porządkowa
Zakres prądu 0,2 ... 1200 A
Zakres napięcia 10 ... 600 V
Ogólne dane techniczne
Funkcje pomiaru Hold
Częstotliwość 40 ... 1000 Hz
Typ wyświetlacza LCD z podświetleniem
Rozmiar wyświetlacza 3,7 cala
Nośnik pamięci karty SD
Pojemność pamięci: 4 GB
Interwał przechowywania 2 sekundy
Interwał przechowywania do 120 min.
Interfejs RS232
Norma IEC 1010
Pobór prądu: miernik 500 mA DC
Pobór prądu cęgi prądowe 34 mA DC
Maksymalna średnica przewodu 50 mm
Kategoria przepięcia CAT III 600 V
Wymiary cęgów prądowych: 210 x 64 x 33 mm, szczęka zaciskowa: 86 mm (zewnętrzna)
Wybór zakresu pomiarowego Automatyczny, Ręczny
Język menu Angielski (USA), Angielski (GB)
Stopień ochrony (urządzenia) IP20
Zasilanie 9V
Typ wtyczki - wtyczka euro
Bateria/Akumulator 8 x 1,5 V AA, alkaliczno-manganowa
Pojemność 3000 mAh
Warunki pracy 0... 50 °C , 10 ... 80% wilg. Wzgl
Warunki przechowywania 0... 50 °C , 10 ... 80% wilg. Wzgl
Wymiary (dł. x szer. x wys.) 225 x 125 x 64 mm
Waga 1010 g

Rodzaj produktu: Analizator sieci

Kategoria pomiarowa: CAT III 600 V

Sposób przekazu informacji: LCD

Rozpoznanie faz: tak/tak

: ISO

Zasilanie: 9 V

Wymiary: (D x S x W) 225 x 125 x 64 mm

Waga: 1010 g

Usługa kalibracji: w tym certyfikat kalibracji ISO

Typ pomiaru: 3-fazowy

Właściwości analizatora sieci: z funkcją rejestratora
zaw. cegi
Pomiary zużycia energii

Szerokość produktu: 125 mm

Wysokość produktu: 64 mm

Długość produktu: 225 mm

Interfejs komponentów: RS-232

Opakowanie bez plastiku: Opakowania bez tworzyw sztucznych

Do pobrania

Karta katalogowa

Karta katalogowa 3812651 Analizator sieci PCE Instruments PCE-PA 8300-1-ICA PCE-PA 8300-1-ICA z funkcją rejestratora, zaw. cegi , Pomiary zużycia

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3812651 Analizator sieci PCE Instruments PCE-PA 8300-1-ICA PCE-PA 8300-1-ICA z funkcją rejestratora, zaw. cegi , Pomiary zużycia

Opis

Miernik mocy zachwyca łatwością obsługi. Miernik mocy zapisuje wszystkie zmierzone wartości na karcie SD. Miernik mocy może być używany do pomiaru mocy i analizy sieci. Moc może być mierzona przez miernik mocy do 9999 MW. Do analizy sieci miernik mocy może dokładnie określić harmoniczne i alikwoty do 50. rzędu.

Wszystkie zmierzone wartości wyświetlane są na graficznym wyświetlaczu LCD. Dzięki temu miernik mocy nie jest problemem, aby pokazać zniekształcenia sieci. W celu dokładnej analizy sieci i wydajności dane pomiarowe można przechowywać na karcie pamięci SD w dowolnie regulowanych odstępach czasu. Umożliwia to długoterminowe rejestrowanie przy użyciu miernika mocy.
