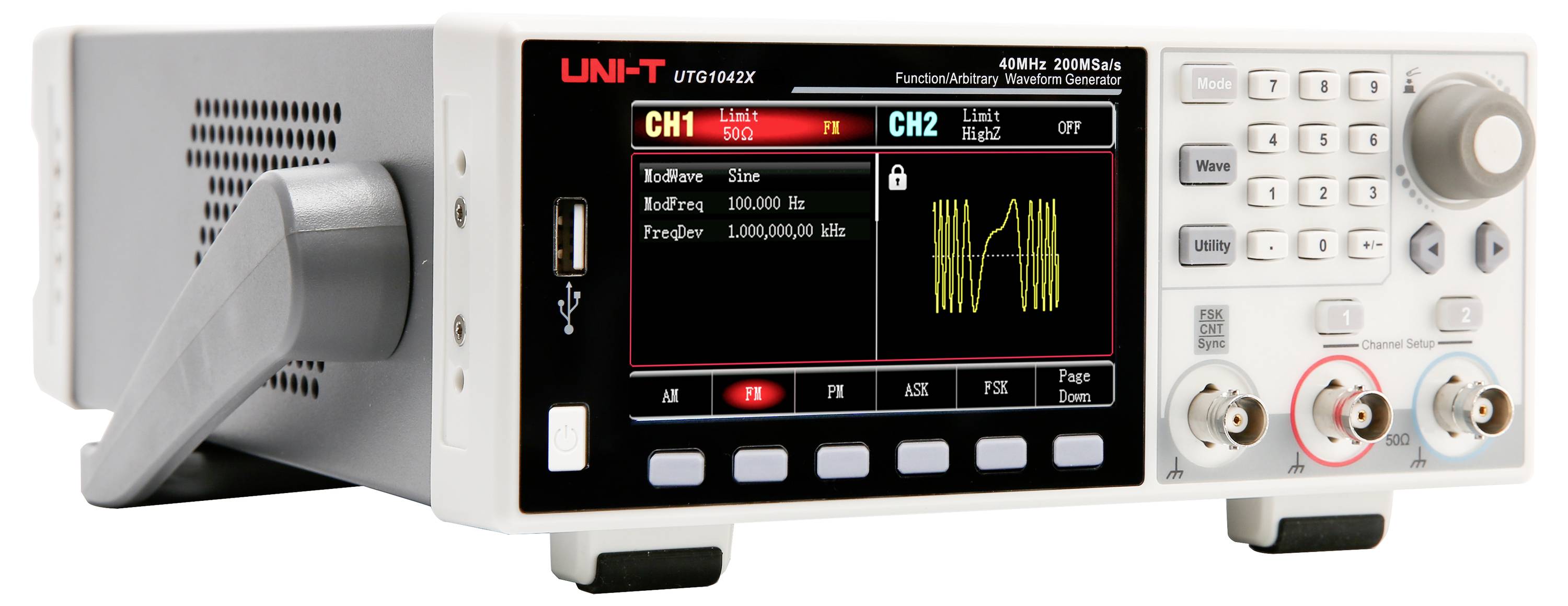

Name: Generator funkcyjny Uni-T UTG1042X
Brand: Uni-T
SKU: 3757393
Availability: BackOrder

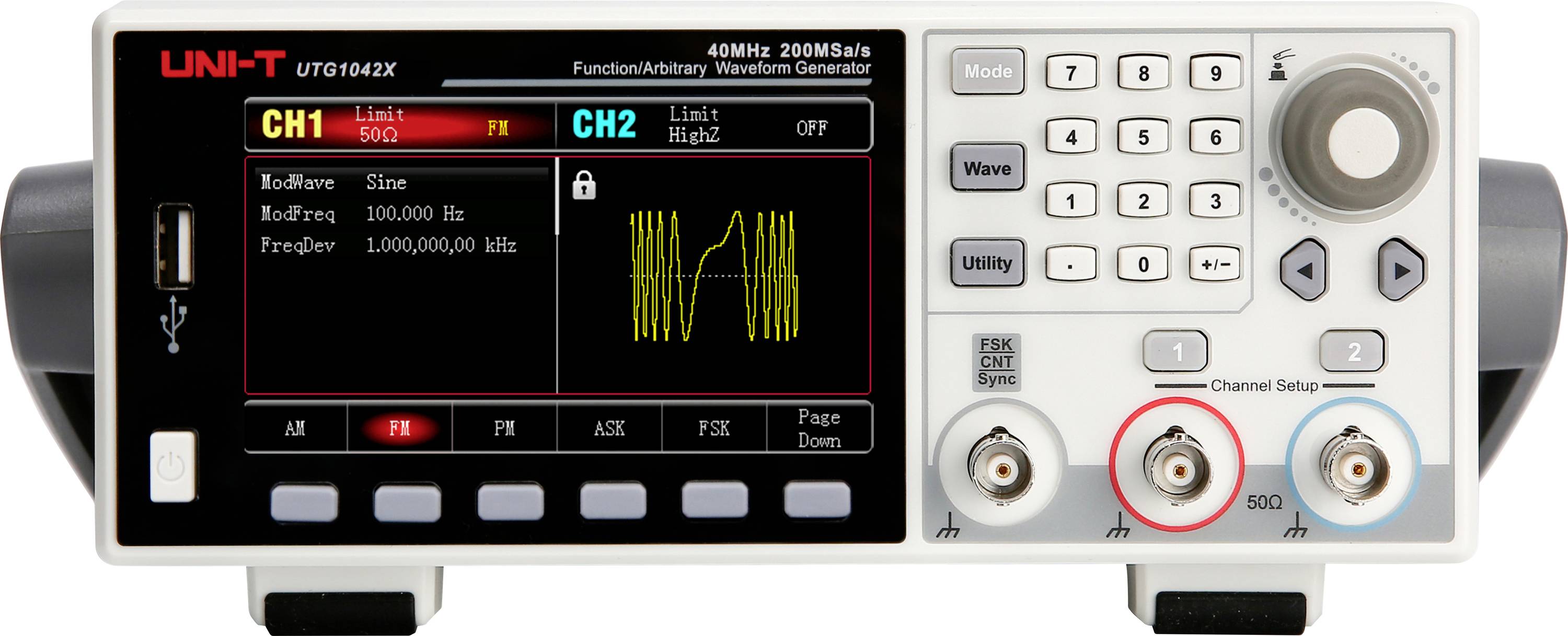

Przedni panel cyfrowego generatora funkcji/arbitralnych przebiegów pokazujący ustawienia CH1 i CH2, wyświetlacz przebiegu, klawiaturę numeryczną i trzy złącza wyjściowe, ze środkowym złączem podświetlonym na czerwono.

1/3

Karta katalogowa (PDF)

20 Sztuki

Suma (1839,36 zł / Sztuka)

1839,36 zł

1495,41 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

Dostępne tylko dla klientów biznesowych

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

UNI-T UTG1042X Generator funkcji dowolnych 40MHz 2-kanałowy 200MSa/S 4kpts4,3-calowy wyświetlacz TFT-LCD

Maksymalna częstotliwość wyjściowa: 40 MHz
Częstotliwość próbkowania: 200MSa/s
Rozdzielczość pionowa: 16 bitów
Kanały: 2
Długość dowolnej fali: 4 kpts
Wyświetlacz: 4,3-calowy TFT-LCD

Dane techniczne

8-calowy kolorowy wyświetlacz TFT LCD, WVGA (800 x 480)

Rodzaj sygnału wyjściowego: Fala sinusoidalna, fala prostokątna, fala rampowa, harmoniczna, fala impulsowa, fala szumowa, napięcie stałe i dowolny kształt fali

Rodzaj produktu: Generator funkcyjny

Zakres częstotliwości: 1 µHz - 40 MHz

Rodzaj sygnału wyjściowego: Arbitralny

Zakres częstotliwości (sinus): 1 µHz bis 40 MHz

Współczynnik zawartości harmonicznych sinus: 0,2 %

Zakres częstotliwości (kwadrat): 1 µHz bis 30 MHz

Czas narastania prostokąta: 7 ns

Rodzaj wyświetlacza: LCD

Zakres częstotliwości (trójkąt): 1 µHz bis 2 MHz

Zakres częstotliwości (ARB): 1 µHz bis 420 MHz

: fabryczna (bez certyfikatu)

Funkcja wobulowania: Obsługuje liniowe i logarytmiczne przemiatanie częstotliwości

Modulacja (wewnętrzna): AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Modulacja (zewnętrzna): Obsługuje zewnętrzną modulację cyfrową i analogową

VCF: Sterowany przez zewnętrzną modulację analogową

Przerzutnik (synchroniczny): Źródła wyzwalaczy wewnętrznych, zewnętrznych i ręcznych

Bramka (asynchroniczna): Obsługuje tryb burst (bramkowany) za pośrednictwem zewnętrznego interfejsu cyfrowego

Pomiar częstotliwości (zewnętrzny): Zintegrowany 6-bitowy licznik częstotliwości, zakres od 100 mHz do 800 MHz

Wymiary: (S x W) 336 mm x 164 mm

Waga: 3.5 kg

Ilość kanałów: 2- kanałowy

Maksymalna częstotliwość: 40 MHz

Minimalna częstotliwość: 1 µHz

Właściwości generatora funkcji: modulacja
wzmacniacz mocy

Szerokość produktu: 336 mm

Wysokość produktu: 164 mm

Interfejsy: USB (host)
USB (urządzenie)
LAN

Zasilanie: 230 V/AC

Model katalogowy producenta: UTG1042X

Do pobrania

Karta katalogowa

Karta katalogowa 3757393 Generator funkcyjny Uni-T UTG1042X

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3757393 Generator funkcyjny Uni-T UTG1042X

Opis

UTG1042X oferuje precyzyjny i stabilny sygnał wyjściowy o rozdzielczości do 1 μHz. Jest to ekonomiczny, wydajny i wielofunkcyjny generator przebiegów funkcyjnych i dowolnych. Zapewnia dokładne, stabilne, czyste i mało zniekształcone sygnały wyjściowe. Dzięki prostej obsłudze, doskonałym danym technicznym i przyjaznemu dla użytkownika wyświetlaczowi graficznemu jest to wszechstronne urządzenie do zastosowań w edukacji, testach i produkcji.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

Wyjście dwukanałowe o jednakowej mocy: dwa niezależne wyjścia dużej mocy o stabilnej amplitudzie nawet przy wysokich częstotliwościach.
Bardzo niski jitter: Sygnał fali prostokątnej o częstotliwości do 10 MHz z jitterem mniejszym niż 200 ps, zapewniający czyste krawędzie sygnału
Wysoki stosunek sygnału do szumu: Czysta jakość sygnału nawet przy dużych przesunięciach i niskich poziomach sygnału.
Opcjonalny moduł wzmacniacza mocy: Moc wyjściowa do 4 W dla wymagających zastosowań
Elastyczna funkcja Burst: Trzy tryby generowania różnych sekwencji impulsów
Wiele typów modulacji: obsługa AM, FM, PM, FSK, ASK, PSK i PWM
Funkcja przemiatania: liniowe i logarytmiczne przemiatanie częstotliwości

Zakres dostawy

UTG1042X x 1
Kabel zasilający x 1
Kabel USB x 1
Kabel przelotowy BNC-BNC × 1
Kabel krokodylkowy BNC (czerwony i czarny) × 1

Uwagi

Inne modele

- UTG1022X-PA: częstotliwość wyjściowa 20 MHz, częstotliwość próbkowania 200 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 4 kpts, 4,3-calowy wyświetlacz TFT-LCD.

- UTG1022X: częstotliwość wyjściowa 20 MHz, częstotliwość próbkowania 200 MSa/s, rozdzielczość 16 bitów, 2 kanały, długość dowolnego przebiegu 4 kpts, 4,3-calowy wyświetlacz TFT-LCD.
