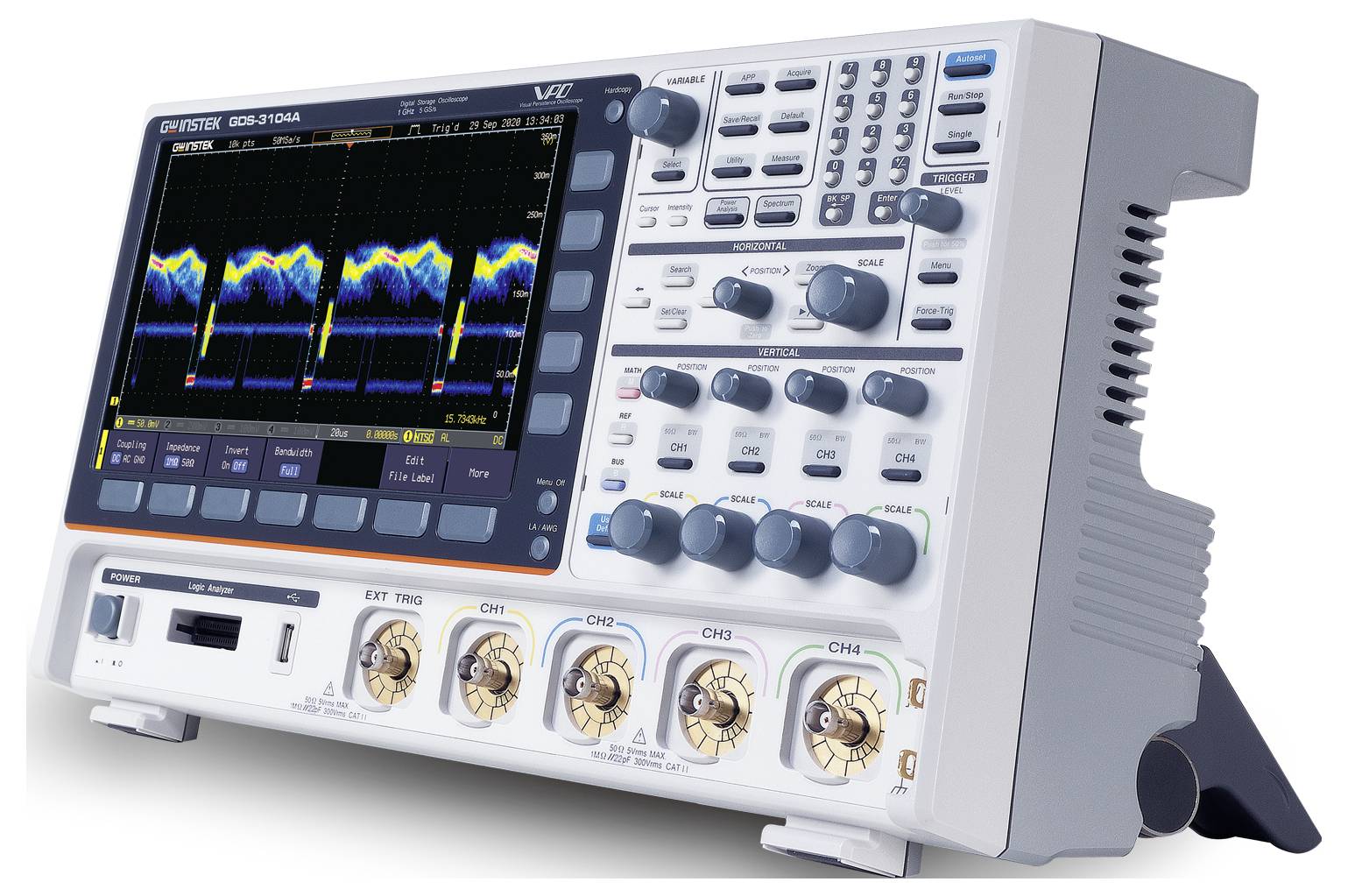

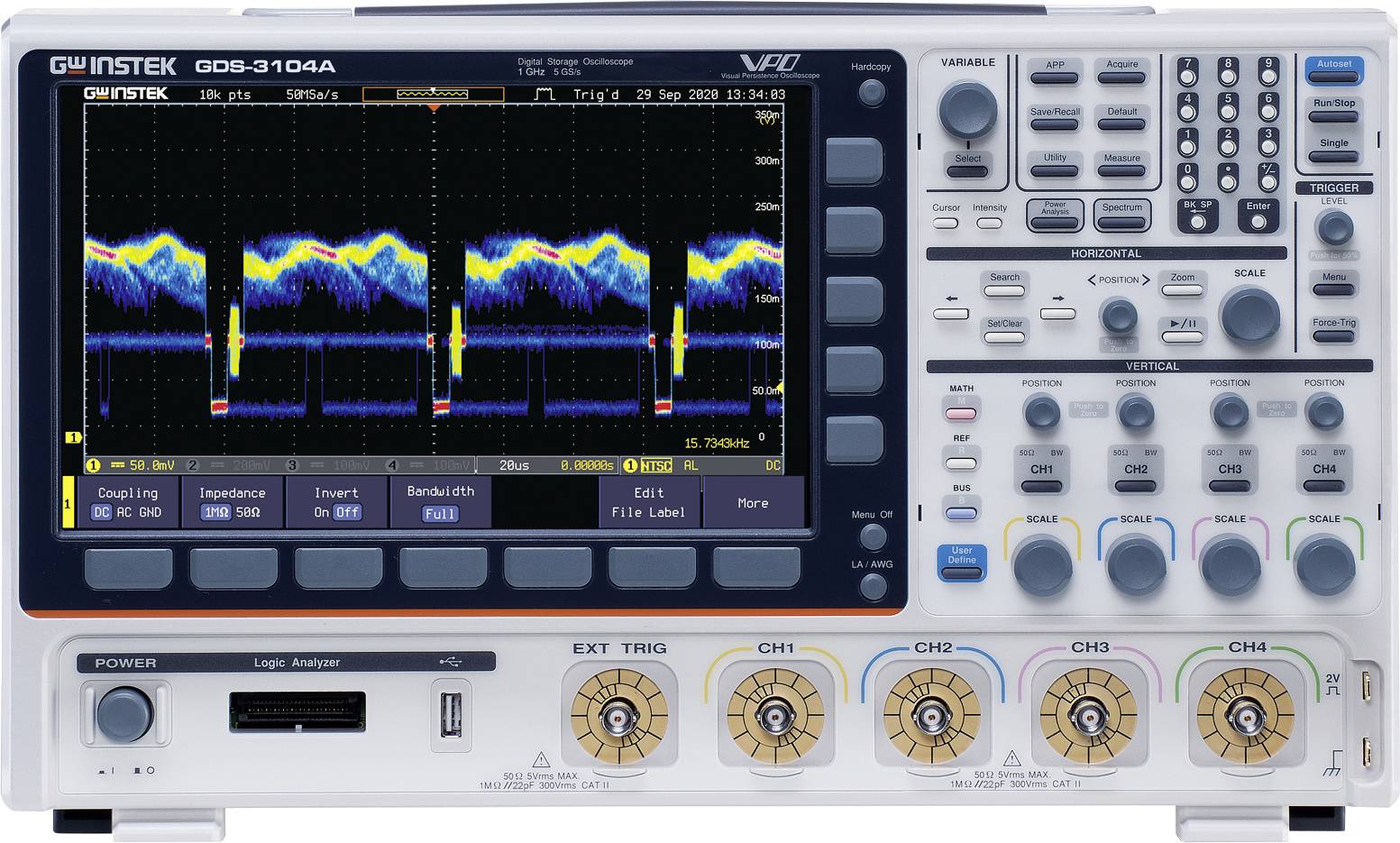

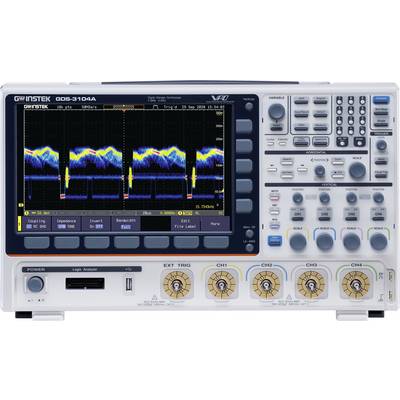

Oscyloskop cyfrowy GW Instek GDS-3104A 1 GHz 5 GSa/s
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (28 047,97 zł / Sztuka)
28 047,97 zł
34 499,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Oscyloskop cyfrowy GW Instek GDS-3104A
- 1 GHz
- Maksymalna ilość wejść analogowych 4
Dane techniczne
- Generator sygnału dowolnego dwukanałowy 25 MHz (standardowy)
- Dwukanałowy analizator widma (DC do 2,5 GHz ze spektrogramem)
- Dekodowanie magistrali szeregowej (I²C/SPI/UART/CAN/LIN)
- Technologia wyświetlania szybkich sygnałów (VPO - Visual Persistence Oscilloscope)
- Rodzaj produktu
Oscyloskop cyfrowy
- Pasmo przenoszenia
1 GHz
- Częstotliwość próbkowania na kanał
5 GSa/s
- Rozdzielczość (technika pomiarowa)
8 Bit
- Wielkość ekranu
10.2 cal
- Zakres podstawy czasu
1 ns/div do 1000 s/div
- Maksymalna ilość wejść analogowych
4
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT II 300 V
- Odchylenie pionowe
1 mV/div do 10 V/div
- Impedancja wejściowa
1 MΩ
- Połączenie wejściowe
AC, DC, GND
- Napięcie wejściowe
300 V
- Zasilanie
240 V/AC
- Wymiary
(D x S x W) 113.8 x 420 x 253 mm
- Waga
4.6 kg
- Maksymalna ilość wejść cyfrowych
16
- Specyfikacja wyświetlacza
800 x 480 px
- Usługa kalibracji
Standard fabryczny
- Szerokość produktu
420 mm
- Wysokość produktu
253 mm
- Długość produktu
113.8 mm
- Interfejs komponentów
USB (urządzenie)
USB (host)
LAN
RS-232C
złącze żeńskie VGA
- Głębokość pamięci na kanał
200 Mpts
- Model katalogowy producenta
GDS-3104A
Do pobrania
Karta katalogowa
Karta katalogowa 3558039 Oscyloskop cyfrowy GW Instek GDS-3104A 1 GHz 5 GSa/s
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3558039 Oscyloskop cyfrowy GW Instek GDS-3104A 1 GHz 5 GSa/s
Opis
Cyfrowe oscyloskopy z serii GDS-3000A są dostępne w wersjach 1 GHz z opcjami analizatora logicznego 2-, 4- i 16-kanałowego. Seria oferuje pojemność pamięci do 200 Mpts na kanał, częstotliwość próbkowania 5 GSa/s (połowa kanału) lub 2,5 GSa/s (całkowita liczba kanałów). Wyświetlacz TFT LCD o przekątnej 10,2 cala (259 mm) ma tryb wyświetlania kolorowego.
Oscyloskop GDS-3000A oferuje liczne funkcje i specyfikacje do pomiarów oscyloskopowych, w tym głębokość pamięci do 200 Mpts na kanał. Dzięki dużej pamięci możliwe jest utrzymanie wysokiej częstotliwości próbkowania nawet przy niskich ustawieniach czasu. Częstotliwość odświeżania przebiegu wynosi do 200 000 WFM/s, a pamięć segmentowana może rejestrować i analizować do 490 000 segmentów.
Aby zapewnić precyzyjne pomiary, GDS-3000A wyposażono w funkcję dokładnej skalowalności. Umożliwia to precyzyjne dostrojenie skali pionowej w celu optymalnego pokrycia zakresu pomiarowego, a tym samym zwiększenia dokładności pomiaru. Wyświetlacz o przekątnej 10,2 cala (259 mm) i tryb akwizycji o wysokiej rozdzielczości umożliwiają uzyskanie sygnałów o niskim poziomie szumów nawet w pomiarach o dużej przepustowości.
Ponadto seria oferuje impedancje wejściowe 1 MΩ i 50 Ω, które można dostosować do wymagań pomiarowych, aby zapewnić optymalne dopasowanie impedancji. Funkcja wyszukiwania pozwala szybko znaleźć sygnały odpowiadające warunkom testu. Funkcja oznaczania kursorem umożliwia użytkownikom wyraźny odczyt napięcia (lub prądu), czasu i różnicy wartości dla każdego punktu pomiaru. Funkcja wskaźnika wyświetla zakres pomiaru w odpowiedniej sekcji przebiegu.
Opis tego produktu został przetłumaczony automatycznie.
Oscyloskop GDS-3000A oferuje liczne funkcje i specyfikacje do pomiarów oscyloskopowych, w tym głębokość pamięci do 200 Mpts na kanał. Dzięki dużej pamięci możliwe jest utrzymanie wysokiej częstotliwości próbkowania nawet przy niskich ustawieniach czasu. Częstotliwość odświeżania przebiegu wynosi do 200 000 WFM/s, a pamięć segmentowana może rejestrować i analizować do 490 000 segmentów.
Aby zapewnić precyzyjne pomiary, GDS-3000A wyposażono w funkcję dokładnej skalowalności. Umożliwia to precyzyjne dostrojenie skali pionowej w celu optymalnego pokrycia zakresu pomiarowego, a tym samym zwiększenia dokładności pomiaru. Wyświetlacz o przekątnej 10,2 cala (259 mm) i tryb akwizycji o wysokiej rozdzielczości umożliwiają uzyskanie sygnałów o niskim poziomie szumów nawet w pomiarach o dużej przepustowości.
Ponadto seria oferuje impedancje wejściowe 1 MΩ i 50 Ω, które można dostosować do wymagań pomiarowych, aby zapewnić optymalne dopasowanie impedancji. Funkcja wyszukiwania pozwala szybko znaleźć sygnały odpowiadające warunkom testu. Funkcja oznaczania kursorem umożliwia użytkownikom wyraźny odczyt napięcia (lub prądu), czasu i różnicy wartości dla każdego punktu pomiaru. Funkcja wskaźnika wyświetla zakres pomiaru w odpowiedniej sekcji przebiegu.
Opis tego produktu został przetłumaczony automatycznie.
Zakres dostawy
- Kabel sieciowy
- Sondy pasywne (sondy oscyloskopowe): 4 sztuki modelu GTP-501R (500 MHz, współczynnik podziału 10:1), po jednej na każdy kanał.
- Skrócona instrukcja obsługi
- Certyfikat kalibracji
