Oscyloskop komputerowy USB Joy-it JT-ScopeMega50 15 MHz | Conrad Electronic

Logikanalizer 'Joy-IT JoyScope MX50' z interfejsem USB, dwoma kanałami BNC (Ch.A, Ch.B) oraz wyjściem, przeznaczony do analizy sygnałów elektronicznych.

Logikanalizer 'Joy-IT JoyScope MX50' z interfejsem USB, dwoma kanałami BNC (Ch.A, Ch.B) oraz wyjściem, przeznaczony do analizy sygnałów elektronicznych.

Zewnętrzny analizator logiczny z wieloma interfejsami, w tym USB i kanałami. Używany do cyfrowego monitorowania i analizy sygnałów.

Zwinięty, szary kabel USB z wtyczką USB-A po jednej stronie i wtyczką USB-B po drugiej stronie.

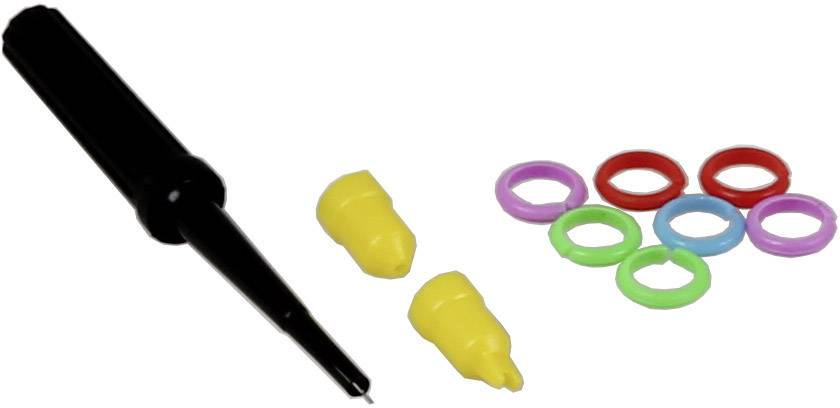

Czarny uchwyt sondy testowej, dwie żółte nakładki i osiem kolorowych pierścieni (fioletowy, czerwony, zielony, niebieski) leżą na białej powierzchni.

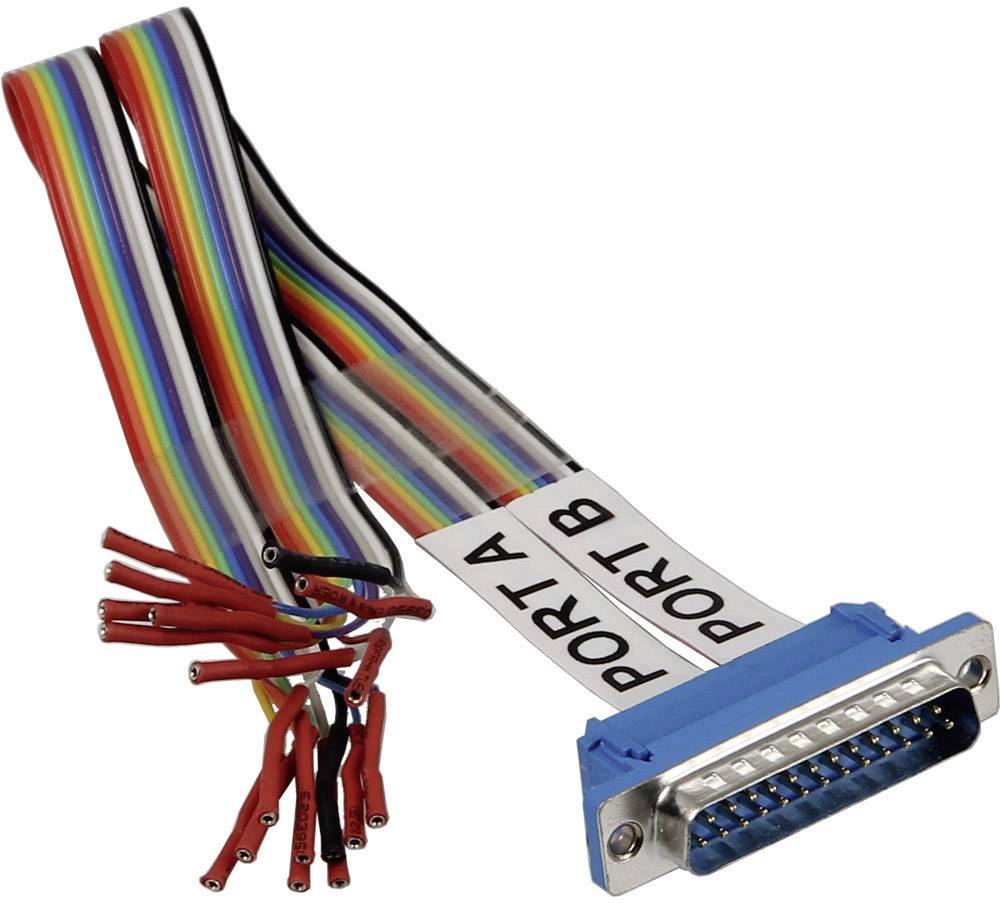

Niebieski złącz z wieloma kolorowymi przewodami, oznaczony napisami "PORT A" i "PORT B".

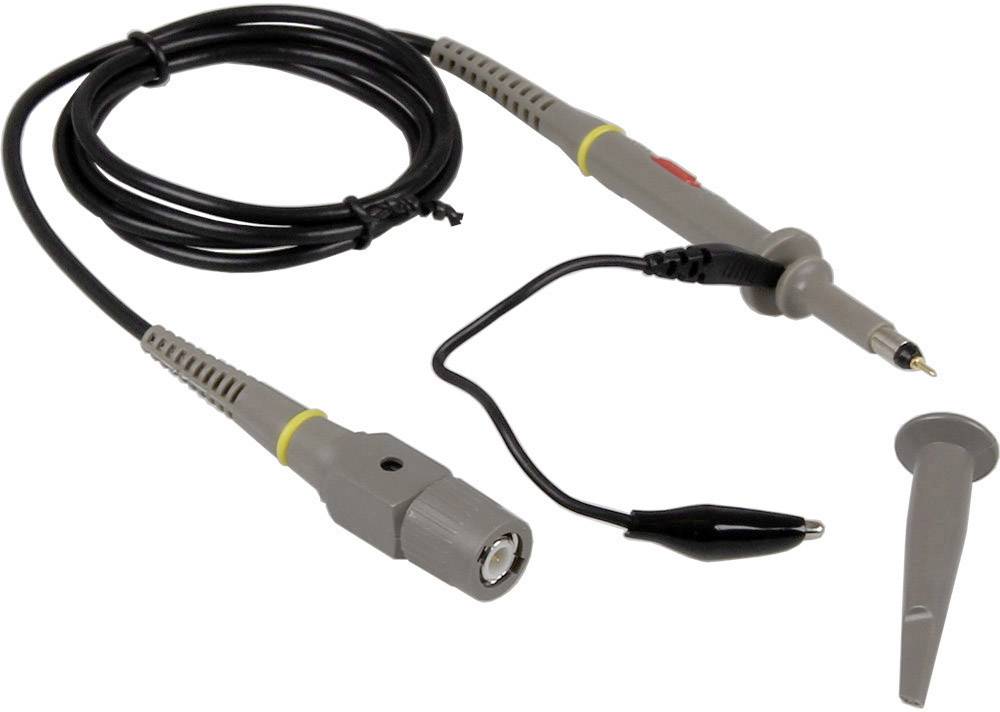

Sonda oscyloskopu z odłączanym haczykiem, złączem BNC i przewodem. Używana do pomiaru sygnałów elektrycznych w obwodach.

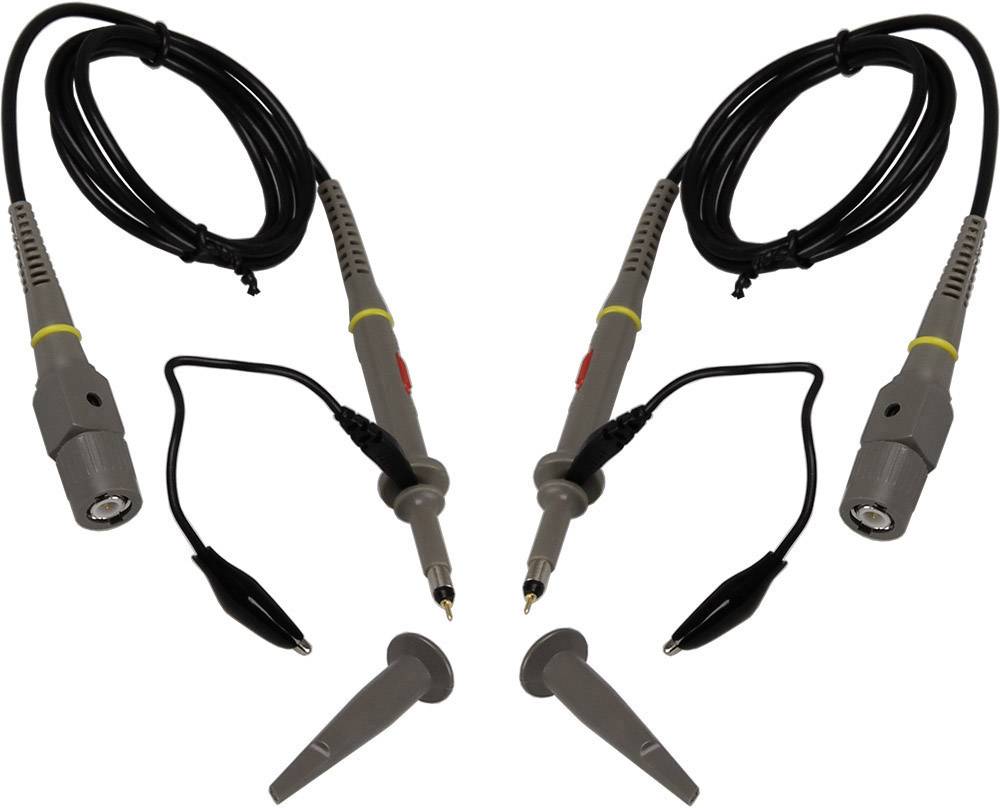

Dwie sondy oscyloskopowe z zaciskami krokodylkowymi i wymiennymi końcówkami, nadające się do precyzyjnych pomiarów elektronicznych.

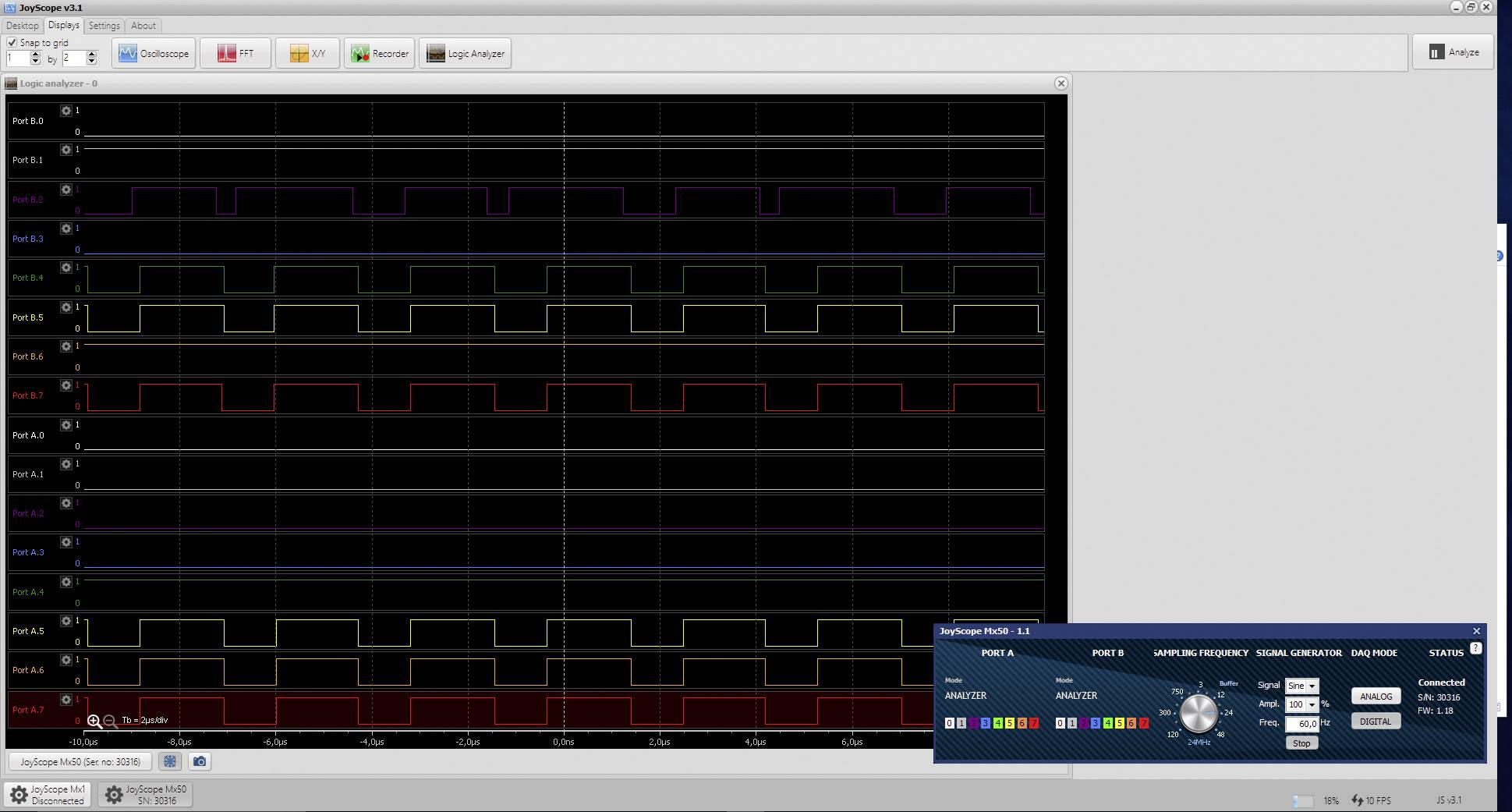

Ekran wyświetla cyfrowy oscyloskop z wieloma kolorowymi przebiegami w funkcji czasu. W prawym dolnym rogu znajdują się elementy sterujące.

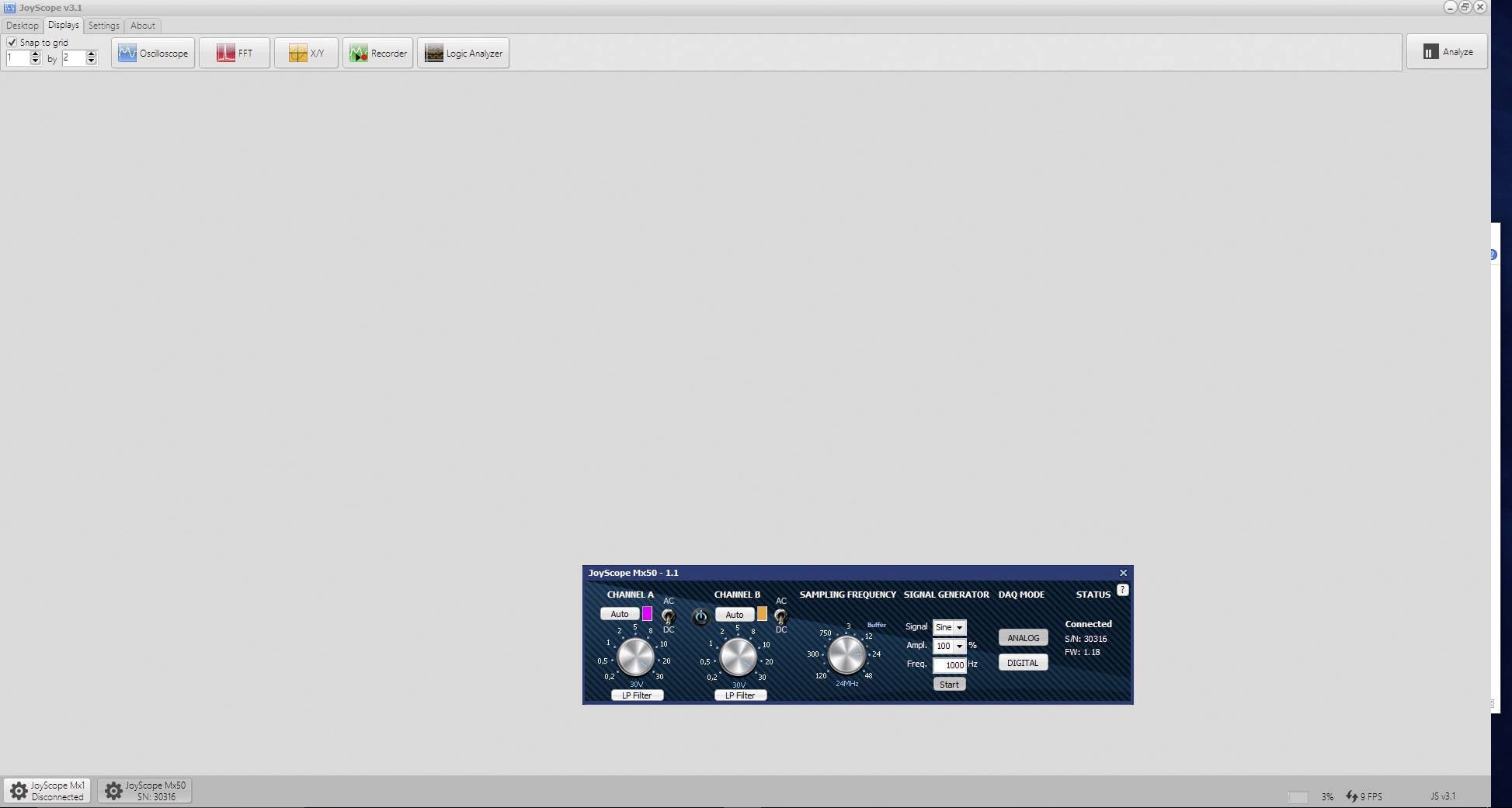

Prosty ekran oprogramowania wyświetla interfejs wtyczki z suwakami do regulacji częstotliwości, rezonansu i modulacji.

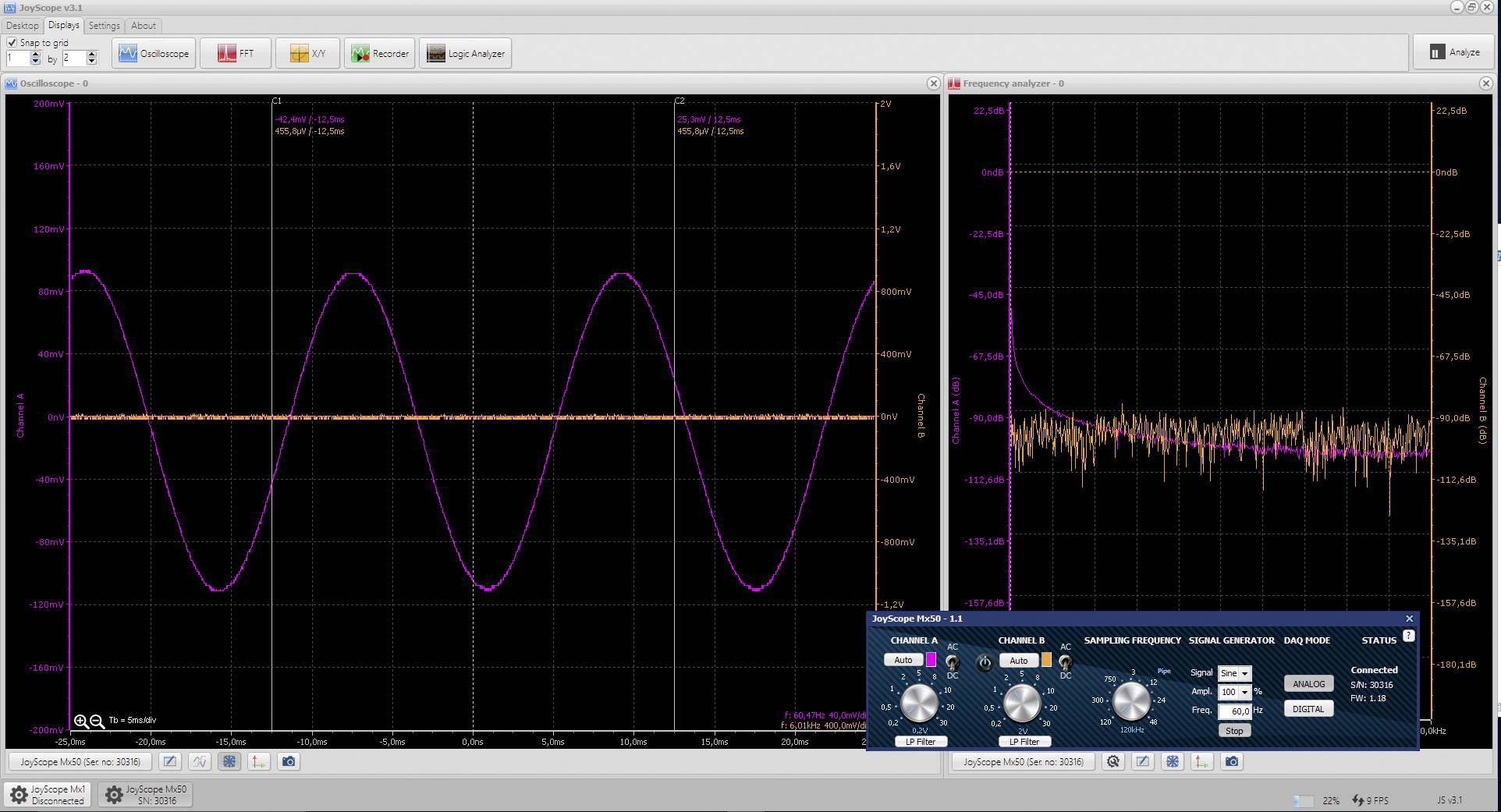

Ekran wyświetla program oscyloskopu z dwoma diagramami. Po lewej stronie: fala sinusoidalna i linia prosta. Po prawej stronie: diagram częstotliwości z szumem. Na dole: elementy sterujące ustawieniami.

1/10

Joy-it

Szybka dostawa w pon. 7.09

5 Sztuki

Liczba

Sztuki

Suma (462,60 zł / Sztuka)

462,60 zł

569,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

Dostępnych jest tylko 5 sztuka

Zgłoś wątpliwości prawne

Cechy produktu

Oscyloskop sygnałów mieszanych ScopeMega50

2 kanały
Szerokość pasma 48 MHz

Dane techniczne

Rodzaj produktu: Oscyloskop komputerowy USB

Pasmo przenoszenia: 15 MHz

Rozdzielczość (technika pomiarowa): 8 Bit

Specyfikacja oscyloskopu: cyfrowy (DSO)
sygnały mieszane (MSO)
analiza stanów logicznych
generator funkcji

Maksymalna ilość wejść analogowych: 2

: fabryczna (bez certyfikatu)

Napięcie wejściowe: +/- 30 V

Wymiary: (D x S x W) 5 x 90 x 20 mm

Waga: 100 g

Maksymalna ilość wejść cyfrowych: 16

Szerokość produktu: 90 mm

Wysokość produktu: 20 mm

Długość produktu: 5 mm

Interfejs komponentów: analogowe zasilanie
złącze męskie BNC
złącze żeńskie D-Sub 25 pin
złącze żeńskie USB-B 2.0

Model katalogowy producenta: JT-ScopeMega50

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

English

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1547488 Oscyloskop komputerowy USB Joy-it JT-ScopeMega50 15 MHz

Pliki do pobrania

English

Pliki do pobrania 1547488 Oscyloskop komputerowy USB Joy-it JT-ScopeMega50 15 MHz

Opis

Oscyloskop sygnałów mieszanych, oparty na USB-PC.
Szczególna oszczędność energii: pobór mocy 150 mA - idealny do zastosowań zewnętrznych.

Charakterystyka

2-kanałowy oscyloskop - 2-kanałowy analizator widma - 16-kanałowy analizator logiczny (z dekodowaniem interfejsu szeregowego: UART, I2C, SPI) [ 0...5V] - Generator funkcji dla sygnałów testowych: 12,5 kHz/ maks. 1,8 Vpp [sinus, kwadrat, trójkąt, piła].

Zakres dostawy

2x sondy testowe 60 MHz (10:1, 1:1)
1x 16 klipów analizatora logiki kanałowej
Kabel USB

Uwagi

Najnowsze i darmowe oprogramowanie dostępne do pobrania na stronie producenta.

Wymagania systemowe

Windows® Xp SP3, Vista™, Windows® 7, 8, 8.1,10 32 i 64-bitowy · 1024×768@24bit · Dual Core 2GHz · USB 2.0
