Name: Oscyloskop cyfrowy GW Instek GDS-3102A 1 GHz 5 GSa/s
Brand: GW Instek
SKU: 3558038
Availability: BackOrder

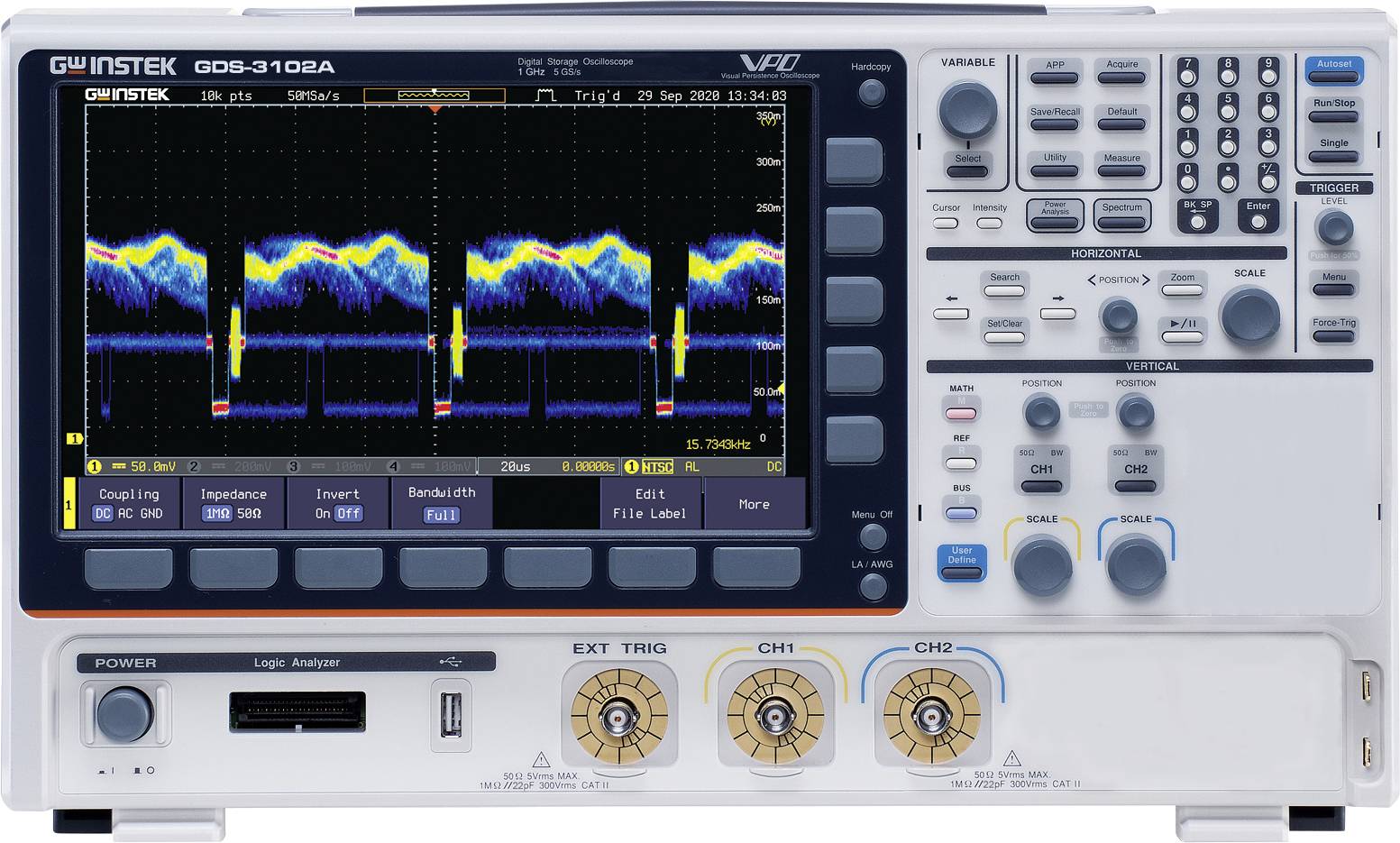

Ekran oscyloskopu przedstawiający przebieg z kilkoma szczytami i dolinami, wskazujący na wzorzec zmieniający się w czasie, otoczony przyciskami sterującymi.

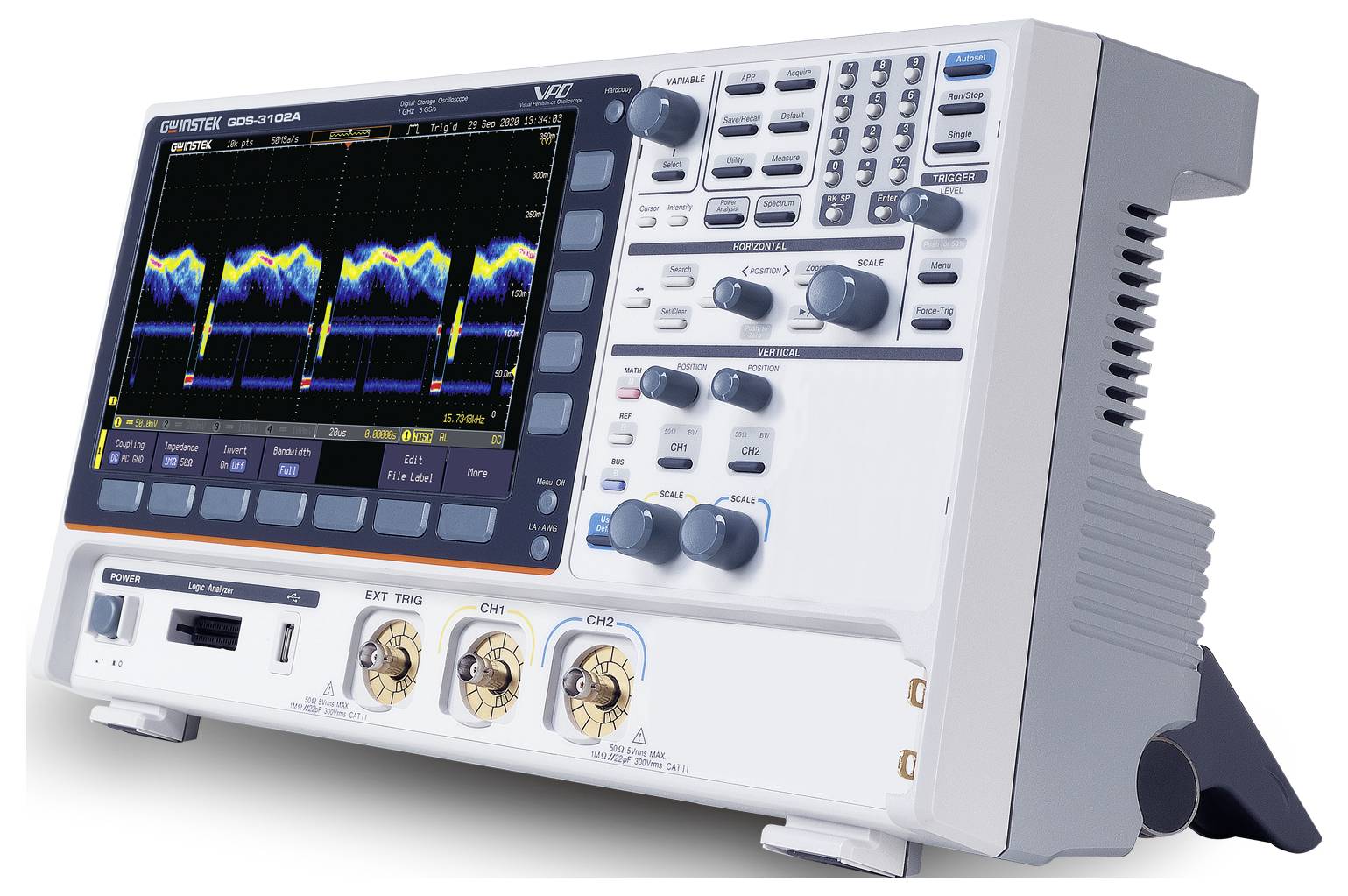

Cyfrowy oscyloskop wyświetlający wzory fal na ekranie, z różnymi pokrętłami i przyciskami z boku do regulacji.

1/2

Karta katalogowa (PDF)

Dostawa w wt. 20.10

Liczba

Sztuki

Suma (24 599,00 zł / Sztuka)

24 599,00 zł

19 999,19 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 1999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Oscyloskop cyfrowy GW Instek GDS-3102A

1 GHz
Maksymalna ilość wejść analogowych 2

Dane techniczne

Zintegrowany dwukanałowy generator funkcji arbitralnych (AWG) o częstotliwości 25 MHz
Dwukanałowy analizator widma (DC do 2,5 GHz) z funkcją spektrogramu

Rodzaj produktu: Oscyloskop cyfrowy

Pasmo przenoszenia: 1 GHz

Częstotliwość próbkowania na kanał: 5 GSa/s

Pomiar: 10,2-calowy kolorowy wyświetlacz TFT LCD WVGA, rozdzielczość 800 x 480 pikseli

Rozdzielczość (technika pomiarowa): 8 Bit

Wielkość ekranu: 10.2 cal

Specyfikacja oscyloskopu: cyfrowy (DSO)

Zakres podstawy czasu: 1 ns/div do 1000 s/div

Maksymalna ilość wejść analogowych: 2

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT II

Odchylenie pionowe: 1 - 10000 mV

Impedancja wejściowa: 1 MΩ

Połączenie wejściowe: AC, DC, GND

Napięcie wejściowe: 300 V

Zasilanie: 100 - 240 V/AC

Wymiary: (D x S x W) 113.8 x 420 x 253 mm

Waga: 4.6 kg

Maksymalna ilość wejść cyfrowych: 16

Specyfikacja wyświetlacza: 800 x 380 px

Usługa kalibracji: Kalibracja fabryczna

Szerokość produktu: 420 mm

Wysokość produktu: 253 mm

Długość produktu: 113.8 mm

Interfejs komponentów: USB (host)
USB (urządzenie)
LAN
RS-232
złącze żeńskie VGA

Głębokość pamięci na kanał: 200 Mpts

Model katalogowy producenta: GDS-3102A

Do pobrania

Karta katalogowa

Karta katalogowa 3558038 Oscyloskop cyfrowy GW Instek GDS-3102A 1 GHz 5 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3558038 Oscyloskop cyfrowy GW Instek GDS-3102A 1 GHz 5 GSa/s

Opis

Cyfrowe oscyloskopy z serii GDS-3000A są dostępne w wersjach 1 GHz z opcjami analizatora logicznego 2-, 4- i 16-kanałowego. Seria oferuje pojemność pamięci do 200 Mpts na kanał, częstotliwość próbkowania 5 GSa/s (połowa kanału) lub 2,5 GSa/s (całkowita liczba kanałów). Wyświetlacz TFT LCD o przekątnej 10,2 cala (259 mm) ma tryb wyświetlania kolorowego.

Oscyloskop GDS-3000A oferuje liczne funkcje i specyfikacje do pomiarów oscyloskopowych, w tym głębokość pamięci do 200 Mpts na kanał. Dzięki dużej pamięci możliwe jest utrzymanie wysokiej częstotliwości próbkowania nawet przy niskich ustawieniach czasu. Częstotliwość odświeżania przebiegu wynosi do 200 000 WFM/s, a pamięć segmentowana może rejestrować i analizować do 490 000 segmentów.

Aby zapewnić precyzyjne pomiary, GDS-3000A wyposażono w funkcję dokładnej skalowalności. Umożliwia to precyzyjne dostrojenie skali pionowej w celu optymalnego pokrycia zakresu pomiarowego, a tym samym zwiększenia dokładności pomiaru. Wyświetlacz o przekątnej 10,2 cala (259 mm) i tryb akwizycji o wysokiej rozdzielczości umożliwiają uzyskanie sygnałów o niskim poziomie szumów nawet w pomiarach o dużej przepustowości.

Ponadto seria oferuje impedancje wejściowe 1 MΩ i 50 Ω, które można dostosować do wymagań pomiarowych, aby zapewnić optymalne dopasowanie impedancji. Funkcja wyszukiwania pozwala szybko znaleźć sygnały odpowiadające warunkom testu. Funkcja oznaczania kursorem umożliwia użytkownikom wyraźny odczyt napięcia (lub prądu), czasu i różnicy wartości dla każdego punktu pomiaru. Funkcja wskaźnika wyświetla zakres pomiaru w odpowiedniej sekcji przebiegu.
