Name: Oscyloskop cyfrowy Teledyne LeCroy T3DSO2104HD-MS 100 MHz 1 GSa/s
Brand: Teledyne LeCroy
SKU: 3028003
Availability: BackOrder

Cyfrowy wyświetlacz oscyloskopu pokazuje falę sinusoidalną z wartościami pomiarowymi. Kanały pomiarowe są widoczne poniżej.

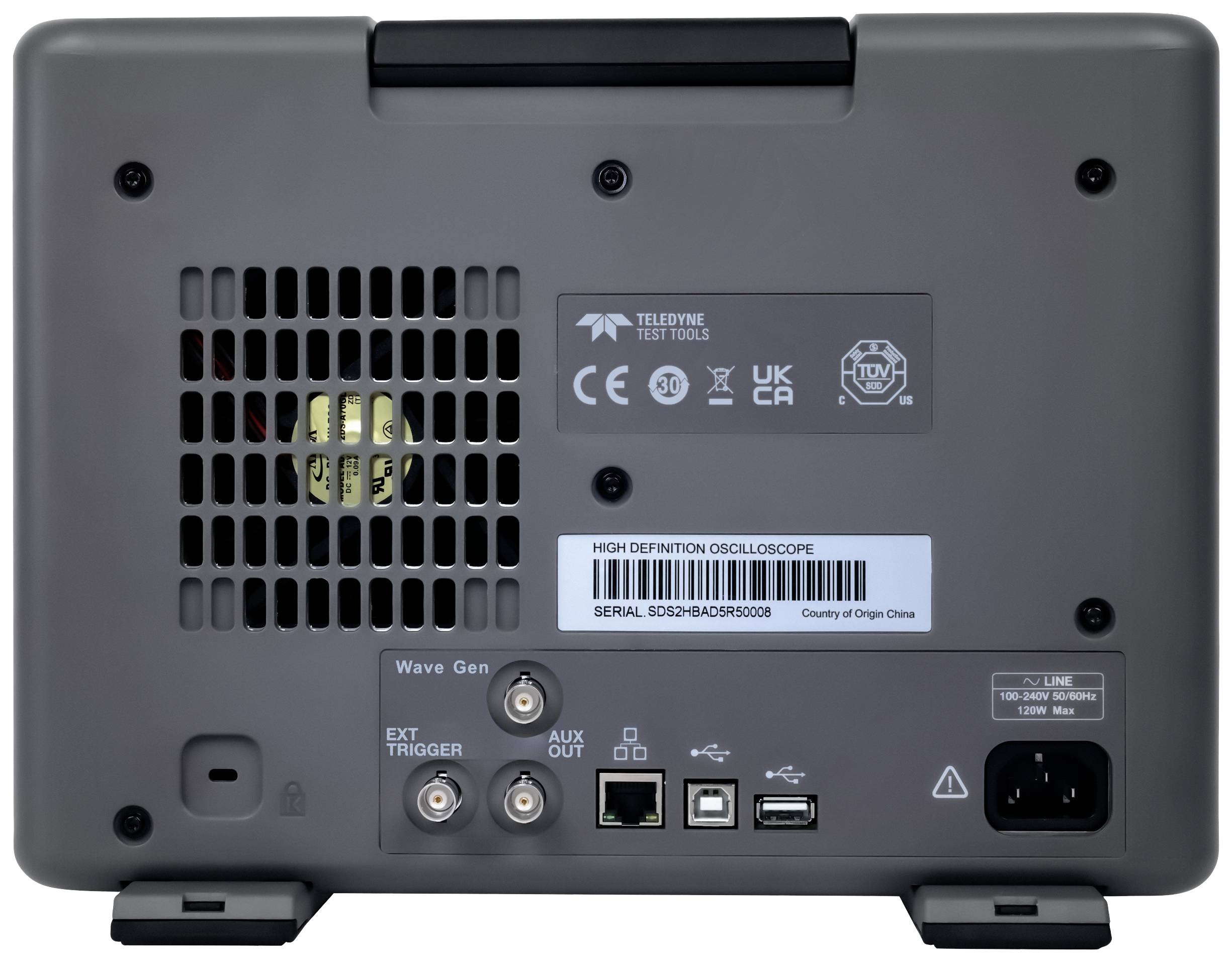

Tylna część oscyloskopu z otworami wentylacyjnymi, złączami zasilania, USB, wyzwalania zewnętrznego (Ext Trigger) i złączem pomocniczym (AUX) oraz numerem seryjnym.

1/2

Karta katalogowa (PDF)

Suma (20 799,00 zł / Sztuka)

20 799,00 zł

16 909,76 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 1999,99 zł

Dostępne tylko dla klientów biznesowych

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Oscyloskop cyfrowy Teledyne LeCroy T3DSO2104HD-MS

100 MHz
Maksymalna ilość wejść analogowych 4

Dane techniczne

Rodzaj produktu: Oscyloskop cyfrowy

Pasmo przenoszenia: 100 MHz

Częstotliwość próbkowania na kanał: 1 GSa/s

Pomiar: TFT-LCD 1024 x 600 pikseli

Rozdzielczość (technika pomiarowa): 12 Bit

Wielkość ekranu: 25.65 cm

Specyfikacja oscyloskopu: sygnały mieszane (MSO)

Zakres podstawy czasu: 1 ns/div - 1000 s/div

Maksymalna ilość wejść analogowych: 4

: fabryczna (z certyfikatem)

Odchylenie pionowe: 2 mV/div do 100 V/div

Impedancja wejściowa: 1 MΩ

Połączenie wejściowe: DC, AC, GND

Napięcie wejściowe: 230 V

Zasilanie: 100-240 V/AC 50/60/400 Hz

Wymiary: (D x S x W) 317.20 x 149 x 236 mm

Waga: 4.1 kg

Maksymalna ilość wejść cyfrowych: 16

Specyfikacja wyświetlacza: TFTLCD 1024x600 px

Szerokość produktu: 149 mm

Wysokość produktu: 236 mm

Długość produktu: 317.20 mm

Interfejs komponentów: USB (urządzenie)
USB (host)
LAN

Głębokość pamięci na kanał: 12 Mpts

Model katalogowy producenta: T3DSO2104HD-MS

Do pobrania

Karta katalogowa

Karta katalogowa 3028003 Oscyloskop cyfrowy Teledyne LeCroy T3DSO2104HD-MS 100 MHz 1 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3028003 Oscyloskop cyfrowy Teledyne LeCroy T3DSO2104HD-MS 100 MHz 1 GSa/s

Opis

Nowoczesny, niedrogi 12-bitowy oscyloskop dostępny w szerokościach pasma 100 MHz, 200 MHz i 350 MHz z 4 kanałami każdy. Skonfigurowany jako jednostka MSO. Każdy oscyloskop jest standardowo wyposażony w 16 kanałów cyfrowych oraz oprogramowanie do wyzwalania/dekodowania i analizy. Wszystkie oscyloskopy Teledyne LeCroy z serii T3DSO2000HD to 12-bitowe oscyloskopy o wysokiej rozdzielczości. Oscyloskopy serii są skonfigurowane jako DSO i MSO, aby ułatwić zakup. Zapewnia to klientom kompleksowe narzędzie do analizy wymagań projektowych i weryfikacyjnych.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Modele o szerokości pasma 100 MHz, 200 MHz i 350 MHz, 12-bitowy przetwornik ADC, w standardzie ze wszystkimi programami wyzwalającymi/dekoderami i analizującymi
Maksymalna częstotliwość próbkowania 1 GSa/s
Szybkość przechwytywania przebiegów do 100 000 wfm/s
Zakres pionowy od 2 mV/dz do 100 V/dz
Pamięć przechwytująca do 12 Mpts
Tryb przechwytywania sekwencji (do 80 000 segmentów)
Funkcja rejestracji przebiegów historycznych (Historia) do 80 000 obrazów
38 automatycznych parametrów pomiarowych
Obsługuje 256 stopni intensywności i tryby wyświetlania temperatury barwowej
Inteligentne wyzwalanie: zbocze, nachylenie, szerokość impulsu, okno, praca, interwał, przekroczenie limitu czasu (przerwanie), wzór
Wyzwalanie i dekodowanie magistrali szeregowej (w standardzie) dla protokołów IIC, SPI, UART, CAN i LIN
Wyzwalacz wideo/HDTV

Zakres dostawy

Oscyloskop,
4x sondy pasywne
Kabel USB
Kabel sieciowy
Mysz bezprzewodowa
Instrukcja szybkiej instalacji
Certyfikat kalibracji
