Oscyloskop cyfrowy Rohde & Schwarz R&S® RTM-BNDL 100 MHz 5 GSa/s

Oscyloskop z graficznym ekranem wyświetla falę sinusoidalną. Elementy sterujące i złącza są widoczne na przedniej ściance urządzenia.

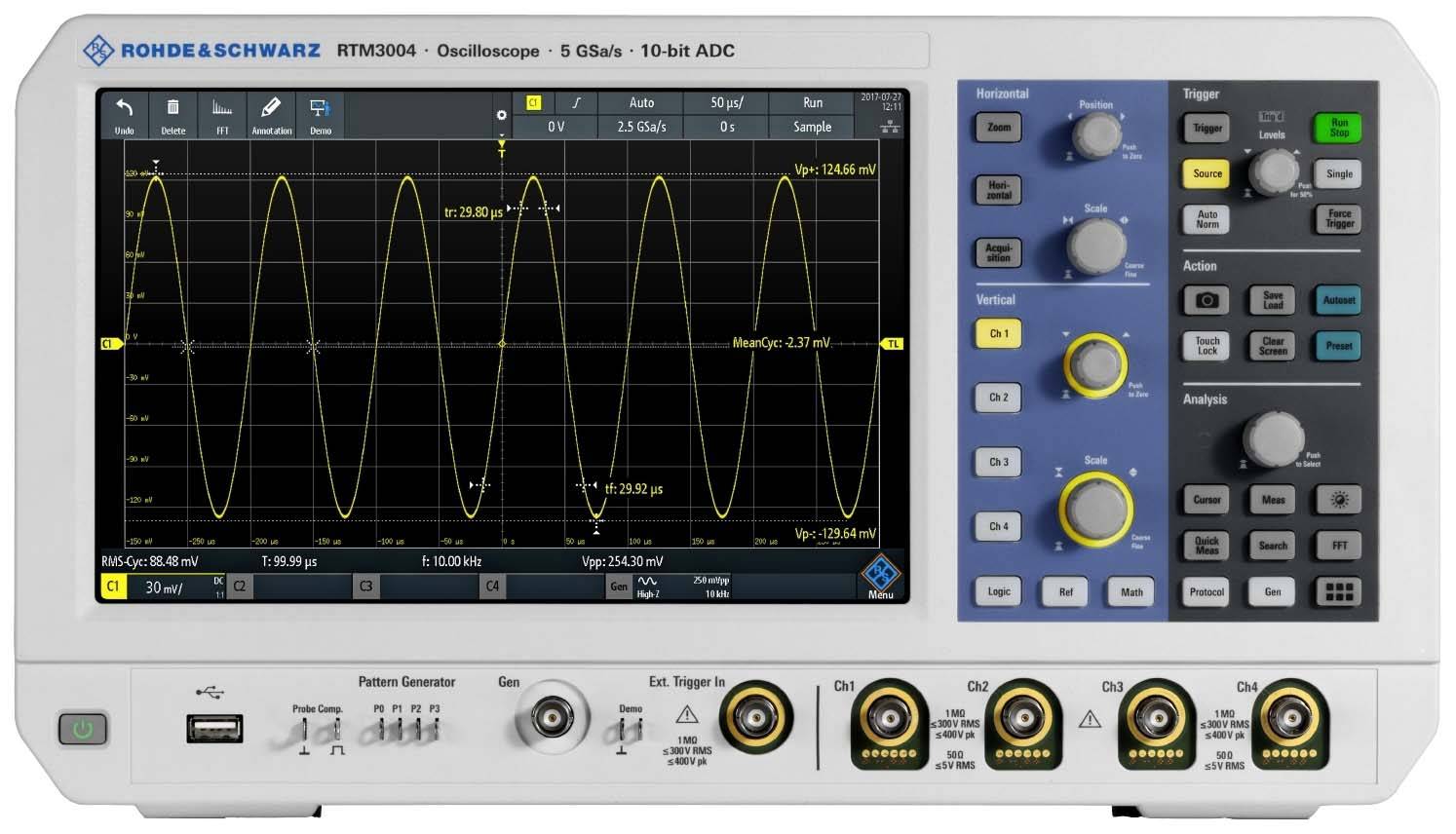

Oscyloskop na stole wyświetla fale sinusoidalne na ekranie. Panel sterowania po prawej stronie z różnymi elementami obsługi i pokrętłami.

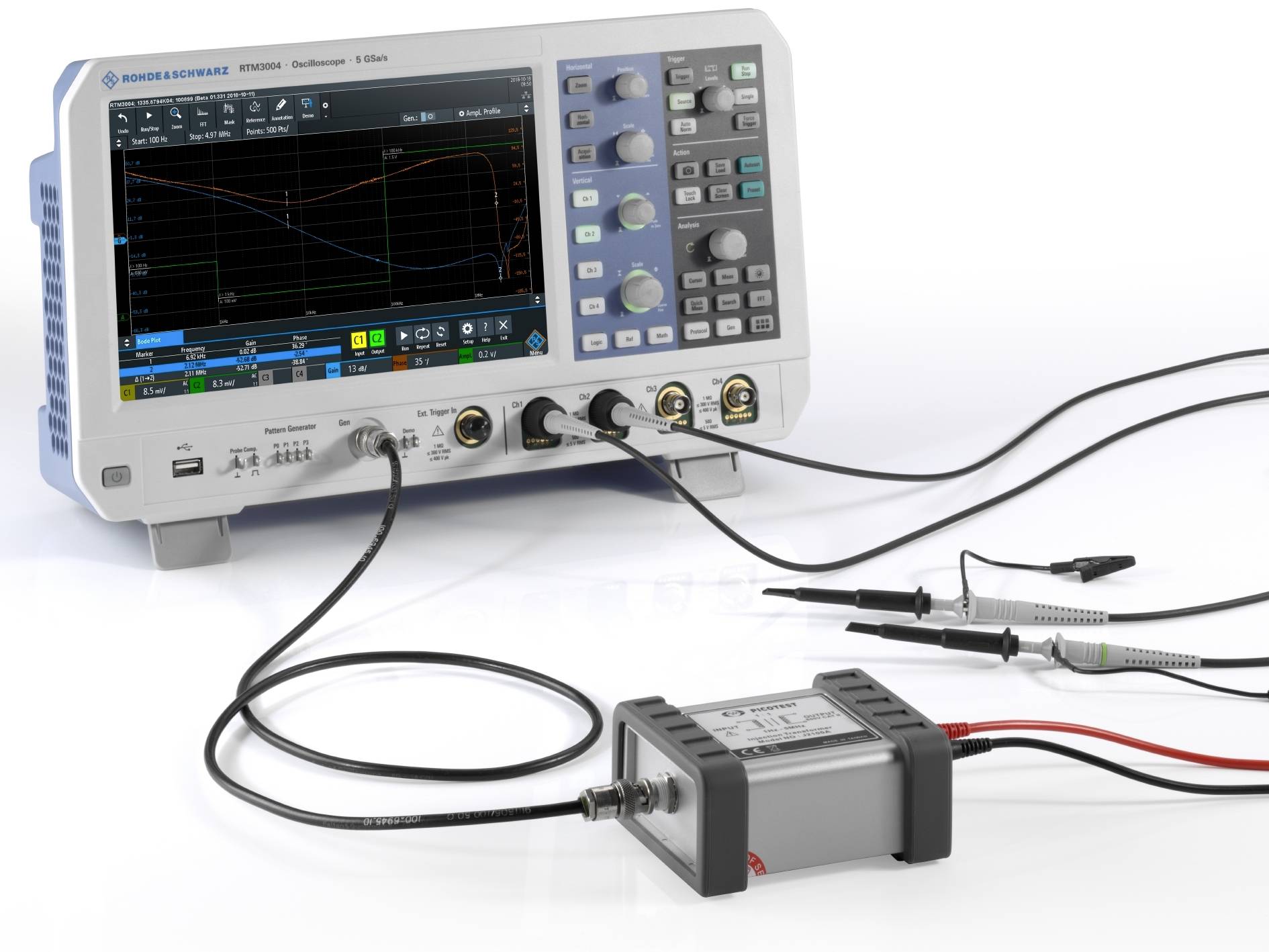

Oscyloskop z podłączonymi przewodami pomiarowymi wyświetla na ekranie kształt fali oraz dane pomiarowe.

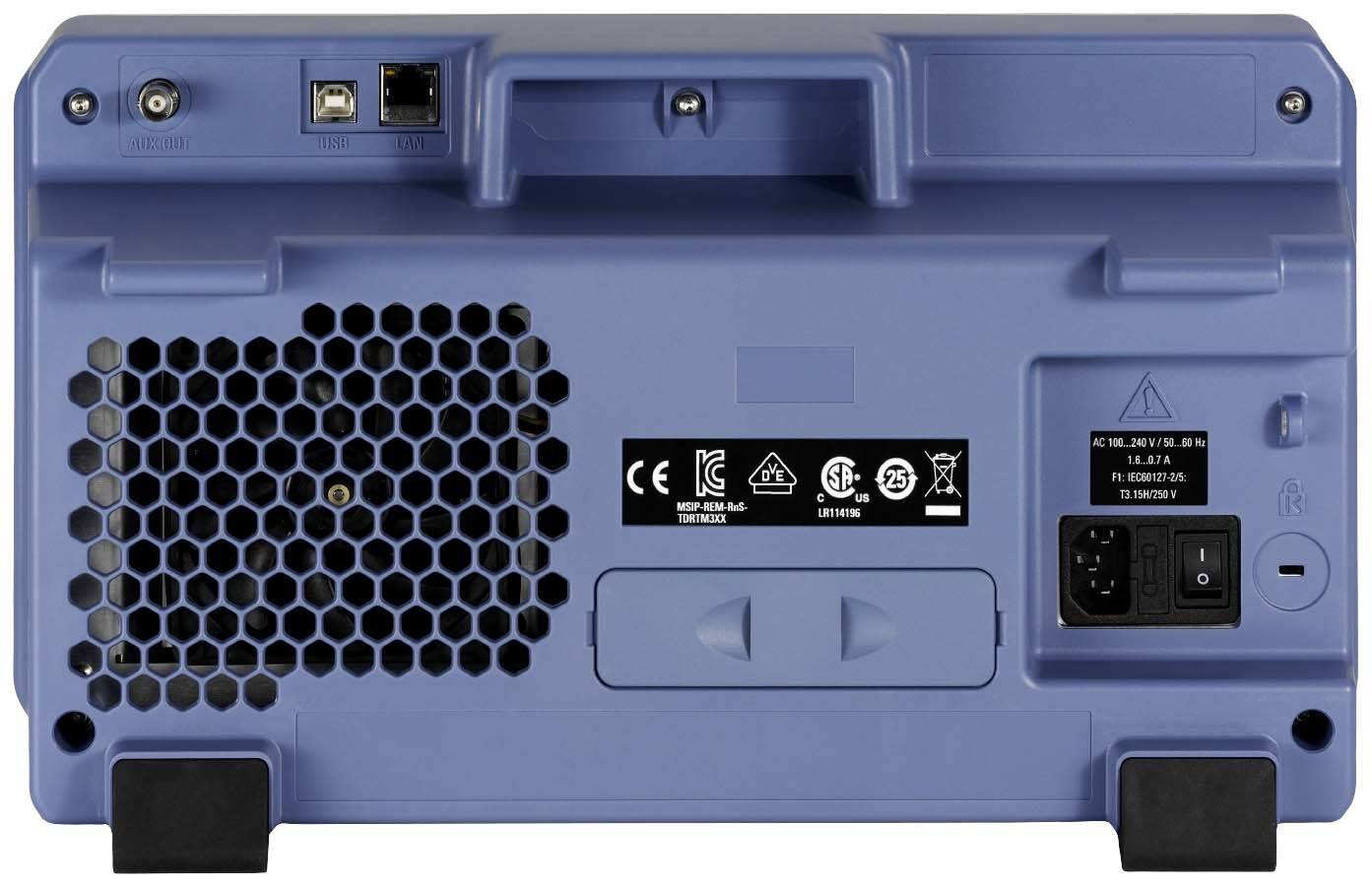

Tylna strona niebieskiego urządzenia elektronicznego z kratką wentylacyjną, złączem zasilania oraz portami sieciowymi i telefonicznymi.

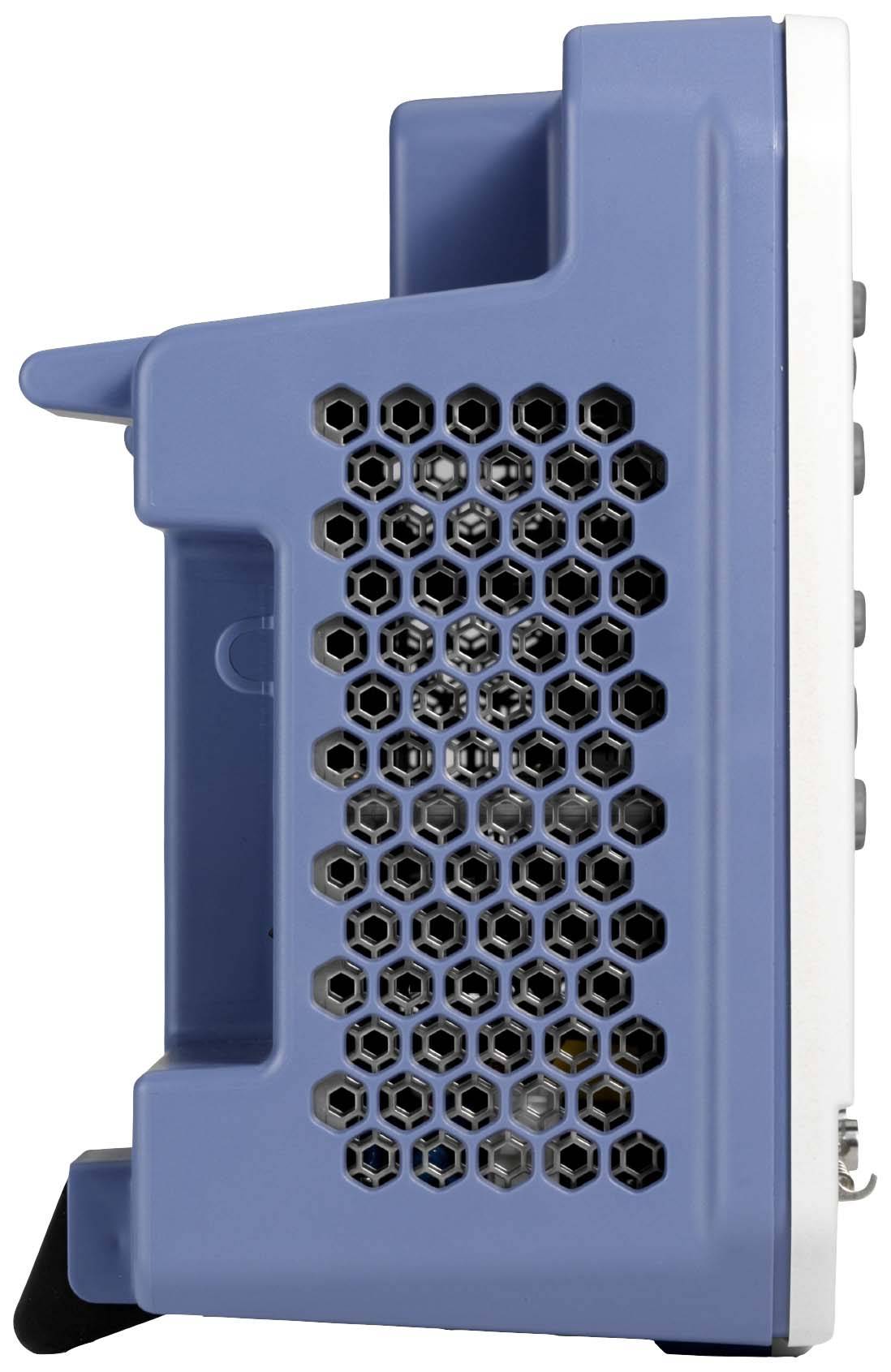

Niebieski, prostokątny głośnik z sześciokątnym wzorem na boku; zdjęcie przedstawia widok boczny urządzenia.

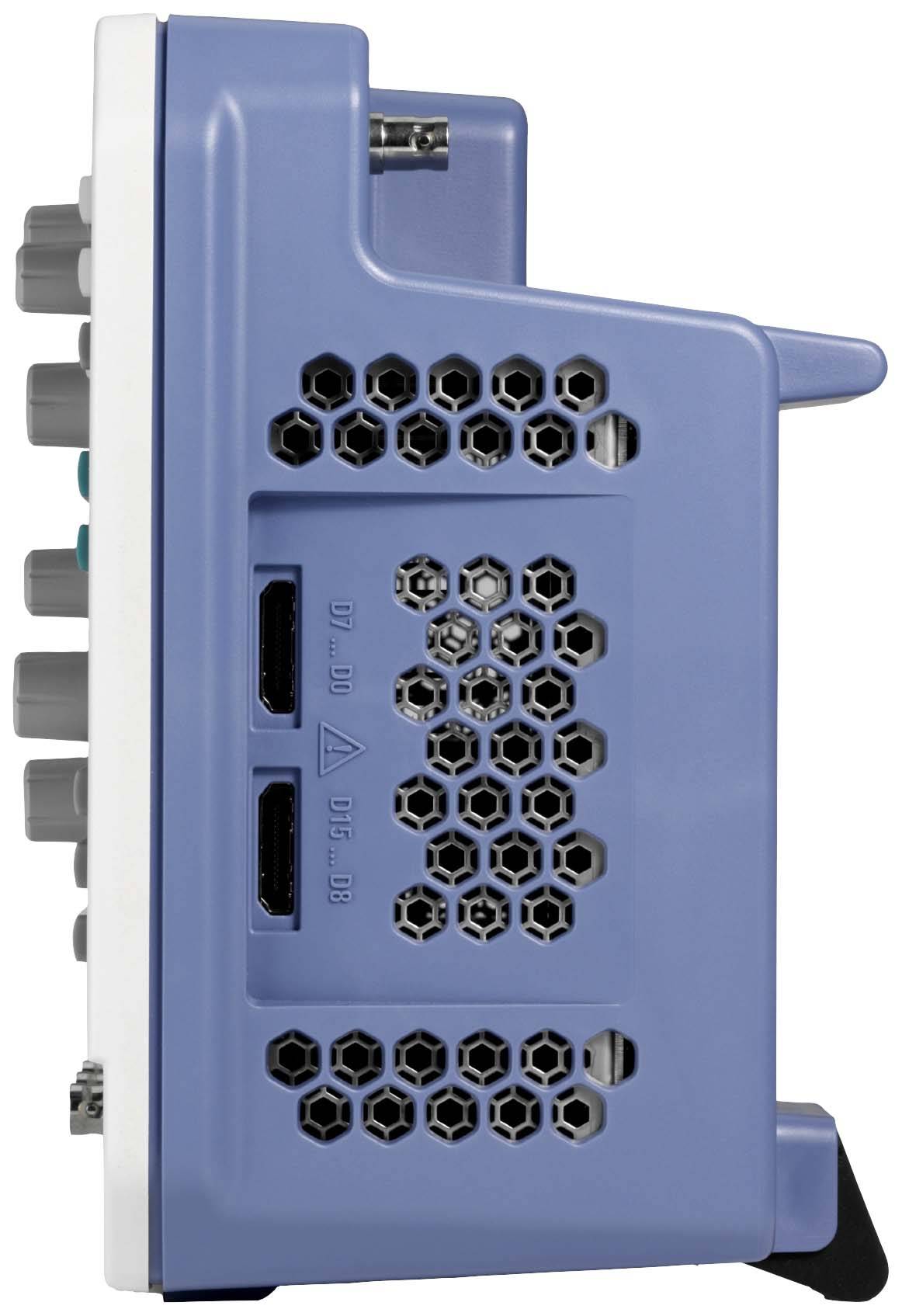

Widok z boku urządzenia elektronicznego z niebieską obudową, kratką wentylacyjną i dwoma złączami HDMI.

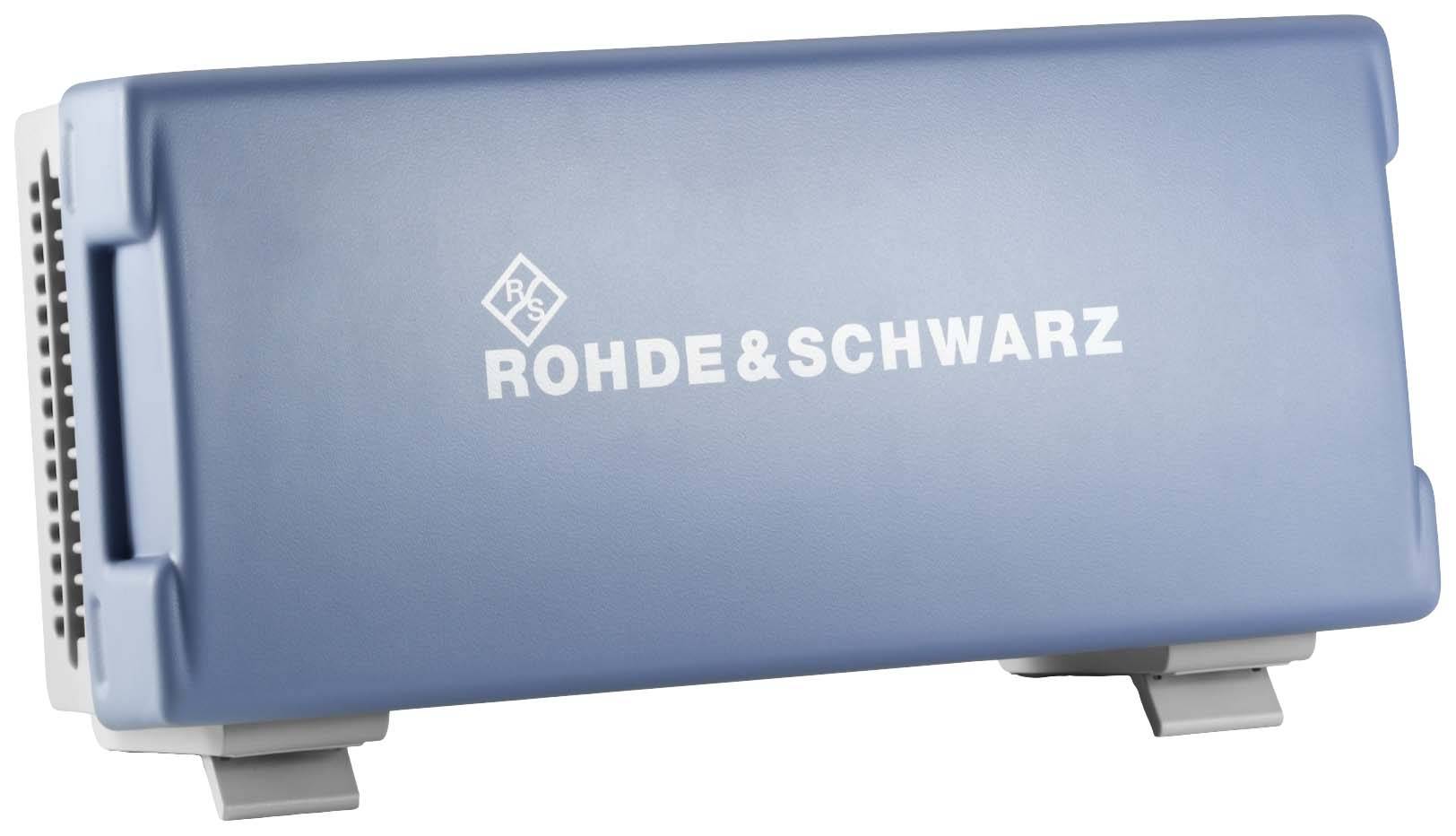

Niebieskie urządzenie z napisem 'Rohde & Schwarz' na przedniej części.

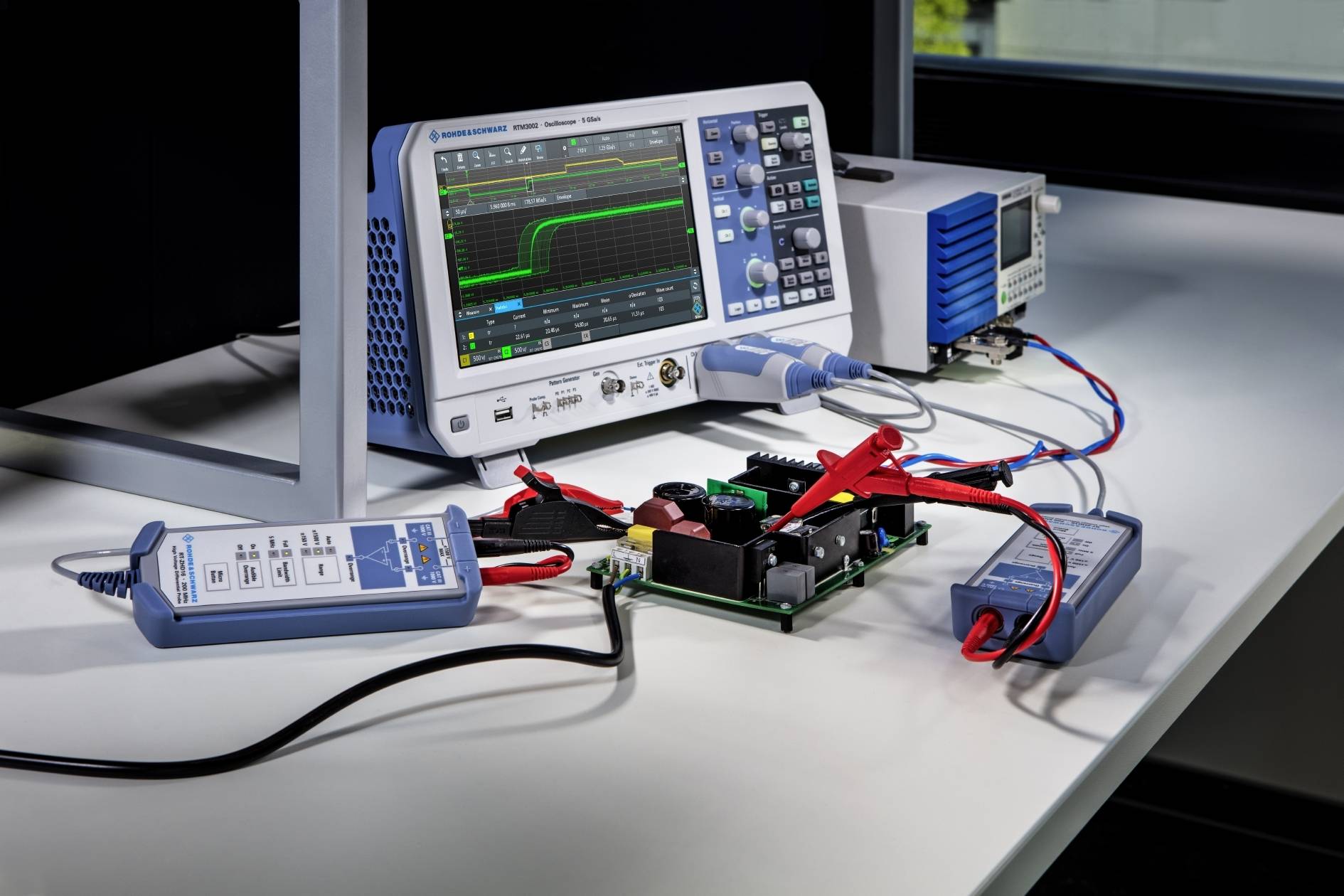

'Oscyloskop przedstawia graficzną reprezentację sygnałów napięciowych w połączeniu z elementami elektronicznymi na stole.'

1/9

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (43 657,72 zł / Sztuka)

43 657,72 zł

53 699,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 1626,01 zł

Zgłoś wątpliwości prawne

Cechy produktu

Oscyloskop RTM3004 4-kanałowy 500MHz, pakiet

100 MHz
Maksymalna ilość wejść analogowych 4

Dane techniczne

Rodzaj produktu: Oscyloskop cyfrowy

Pasmo przenoszenia: 100 MHz

Częstotliwość próbkowania na kanał: 5 GSa/s

Rozdzielczość (technika pomiarowa): 10 Bit

Wielkość ekranu: 25.65 cm (10.1")

Specyfikacja oscyloskopu: generator funkcji

Zakres podstawy czasu: 0.5 ns/Div do 500 s/Div

Maksymalna ilość wejść analogowych: 4

: fabryczna (bez certyfikatu)

Impedancja wejściowa: 1 MΩ

Zasilanie: 230 V

Wymiary: (D x S x W) 152 x 390 x 220 mm

Waga: 3300 g

Maksymalna ilość wejść cyfrowych: 16

Specyfikacja wyświetlacza: 1280 x 800 px

Szerokość produktu: 390 mm

Wysokość produktu: 220 mm

Długość produktu: 152 mm

Interfejs komponentów: I²C

Głębokość pamięci na kanał: 80 Mpts

Model katalogowy producenta: R&S® RTM-BNDL

Do pobrania

Karta katalogowa

Karta katalogowa 2622881 Oscyloskop cyfrowy Rohde & Schwarz R&S® RTM-BNDL 100 MHz 5 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2622881 Oscyloskop cyfrowy Rohde & Schwarz R&S® RTM-BNDL 100 MHz 5 GSa/s

Opis

Oscyloskop RTM3004 (4-kanałowe pasmo 100 MHz) wyróżnia się w swojej klasie częstotliwością próbkowania do 5 Gpróbek/s i głębokością pamięci do 80 Mpróbek. Szybkość aktualizacji ponad 64 000 przebiegów/s sprawia, że jest to responsywne urządzenie, które niezawodnie wykrywa błędy sygnału.

Charakterystyka

Pakiet aplikacji RTM-PK1 składający się z: - GENERATOR ARB RTC-B6- Wyzwalacz i dekodowanie RTC-K1 I2C/SPI- Wyzwalanie i dekodowanie RTC-K2 UART/RS232- Wyzwalacz i dekodowanie RTC-K3 CAN/LIN- Wyzwalanie i dekodowanie RTM-K5 I2S- RTM-K6 MIL-1553 T&D - RTM-K7 ARINC 429 T&D- RTM-K15 Pamięć historyczna i segmentowana- Analiza MOCY RTM-K31- RTM-K36 Analiza wykresu Bodego- RTM-K37 SPECTRUM AN./SPEC

Zakres dostawy

W zestawie kabel sieciowy
